Unixplore Electronics berbangga untuk menawarkan andaSmart Water Meter PCBA. Matlamat kami adalah untuk memastikan pelanggan kami mengetahui sepenuhnya produk kami serta fungsi dan ciri mereka. Kami dengan ikhlas menjemput pelanggan baru dan lama untuk bekerjasama dengan kami dan menuju ke arah masa depan yang sejahtera bersama-sama.

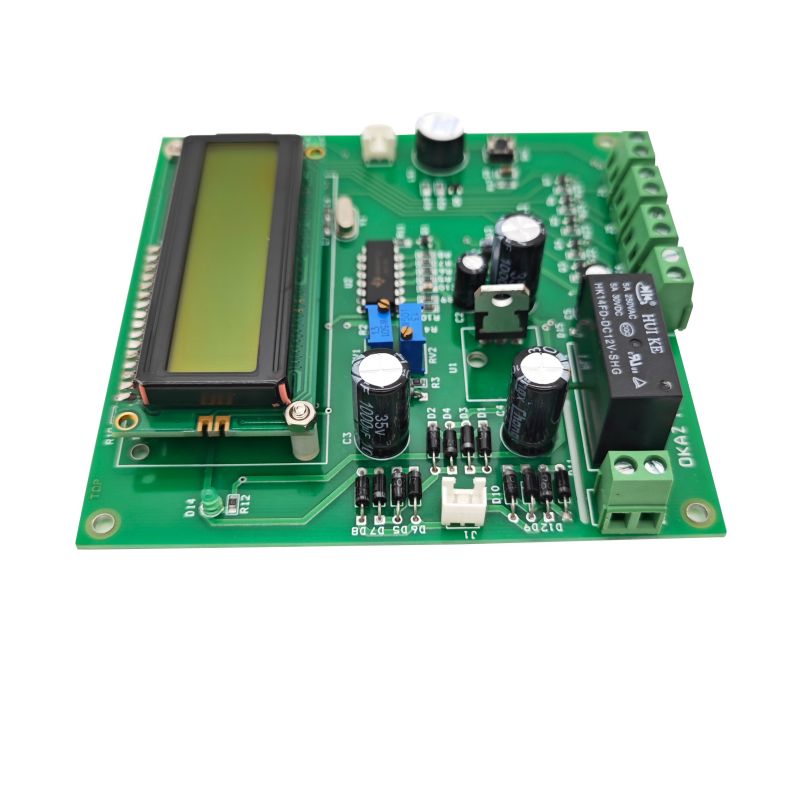

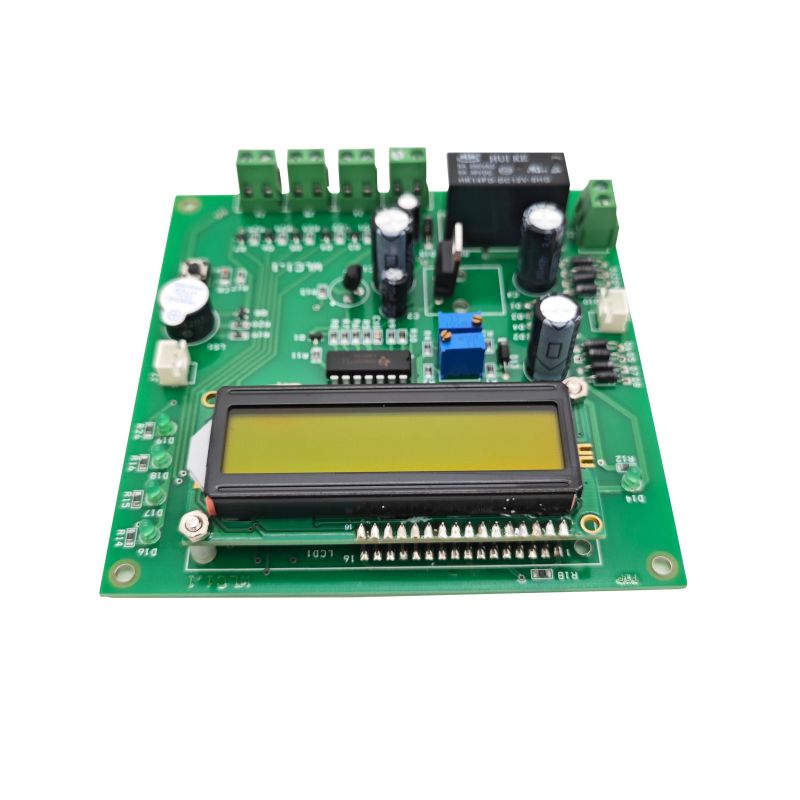

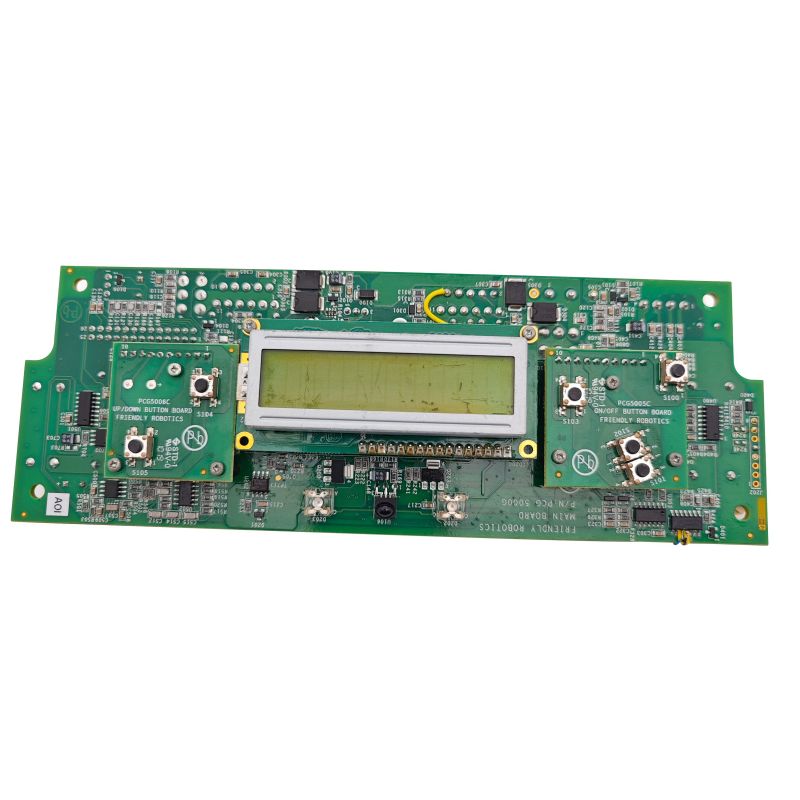

Meter air pintar PCBA merujuk kepada Pemasangan Papan Litar Bercetak bagi meter air pintar. Meter air pintar ialah peranti yang secara automatik boleh merealisasikan pengurusan sumber air yang bijak seperti pengiraan meter air, bacaan, pengumpulan dan pengurusan melalui penderia atau penderianya sendiri yang disambungkan ke peranti lain. Meter air pintar PCBA ialah bahagian teras meter air pintar dan mempunyai fungsi utama berikut:
Pengumpulan data:Bacaan meter air dan pengumpulan data direalisasikan melalui sensor di dalam PCBA.
Penghantaran data:Hantar data yang dikumpul ke awan atau peranti lain untuk membuat analisis data dan keputusan pengurusan.
Fungsi kawalan:PCBA boleh mengawal injap pensuisan meter air, pengukuran dan fungsi lain.
Pengurusan tenaga:Uruskan bekalan kuasa meter air pintar untuk memastikan operasi keseluruhan sistem meter air.
Ketepatan, kebolehpercayaan dan kestabilan meter air pintar PCBA adalah teras meter air pintar. Jika PCBA dengan prestasi dan kebolehpercayaan yang sangat baik digunakan, ketepatan dan kestabilan jangka panjang meter air pintar boleh dipertingkatkan, dengan itu menguruskan maklumat penggunaan air dengan lebih berkesan dan mengelakkan penggunaan air. Pembaziran sumber.
Parameter | Keupayaan |
Lapisan | 1-40 lapisan |
Jenis Perhimpunan | Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT) |
Saiz Komponen Minimum | 0201(01005 Metrik) |
Saiz Komponen Maksimum | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Jenis Pakej Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb. |
Padang Pad Minimum | 0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA |
Lebar Jejak Minimum | 0.10 mm (4 batu) |
Kelegaan Jejak Minimum | 0.10 mm (4 batu) |
Saiz Gerudi Minimum | 0.15 mm (6 batu) |
Saiz Papan Maksimum | 18 in x 24 in (457 mm x 610 mm) |
Ketebalan Papan | 0.0078 in (0.2 mm) hingga 0.236 in (6 mm) |
Bahan Papan | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb. |
Kemasan Permukaan | OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb. |
Jenis Tampal Pateri | Plumbum atau Tanpa Plumbum |
Ketebalan Tembaga | 0.5OZ – 5 OZ |
Proses Perhimpunan | Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual |
Kaedah Pemeriksaan | Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual |
Kaedah Pengujian Dalam Rumah | Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah |
Masa Pemulihan | Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari |
Piawaian Perhimpunan PCB | ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll |
1.Percetakan tampal pateri automatik
2.percetakan solderpaste selesai
3.SMT pilih dan letak
4.Selesai pemilihan dan tempat SMT
5.sedia untuk pematerian aliran semula
6.pematerian aliran semula dilakukan
7.bersedia untuk AOI
8.Proses pemeriksaan AOI
9.penempatan komponen THT
10.proses pematerian gelombang
11.Perhimpunan THT selesai
12.Pemeriksaan AOI untuk pemasangan THT
13.pengaturcaraan IC
14.ujian fungsi
15.Semakan dan Pembaikan QC
16.Proses salutan konformal PCBA
17.Pembungkusan ESD
18.Sedia untuk Penghantaran
