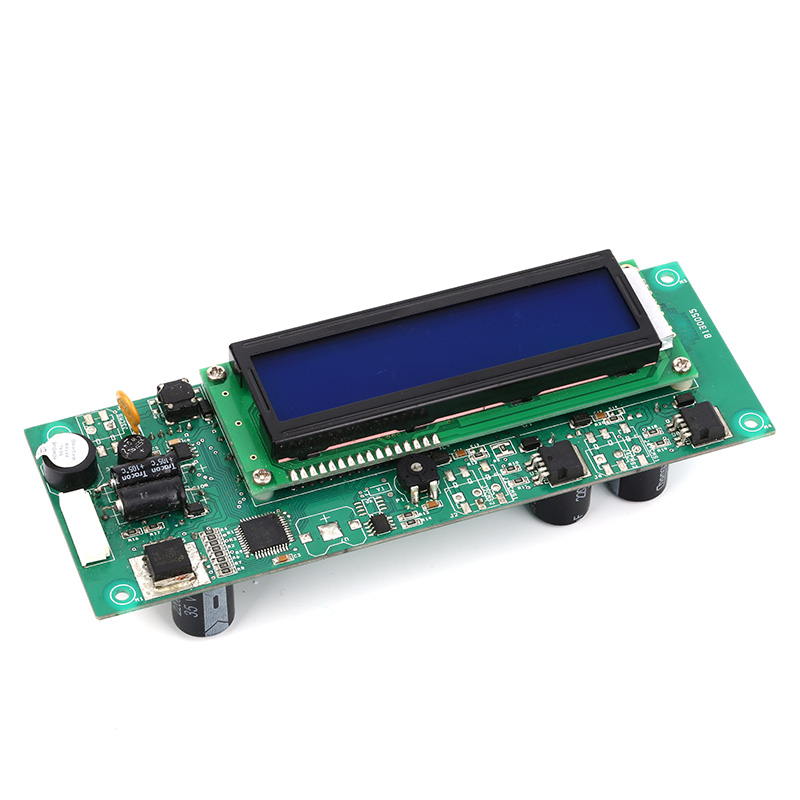

Cara Memilih Kilang PCBA Pengawal Suhu -- Panduan Pembeli Teknikal

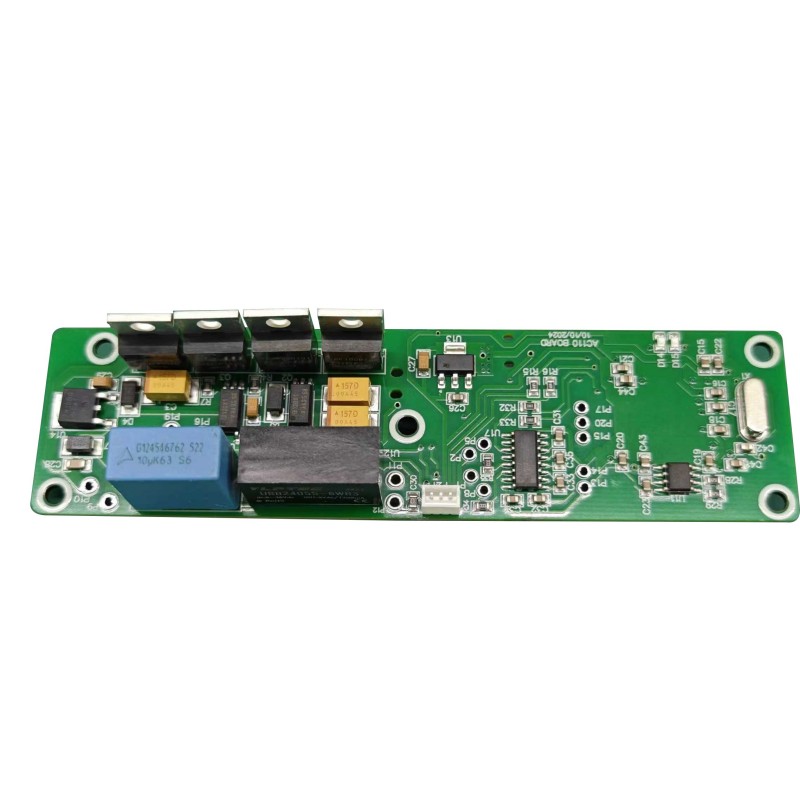

Mengapa Kilang Lebih Penting Daripada Reka Bentuk
A hebatpengawal suhu PCBAreka bentuk di atas kertas gagal jika pemasangan memperkenalkan sambungan pateri sejuk, peletakan komponen yang salah, atau pengurusan haba yang lemah. Kilang mengawal:
- Kualiti tampal pateri dan profil aliran semula
- Perlindungan ESD semasa pemasangan
- Kebolehkesanan penyumberan komponen
- Liputan ujian elektrik (ICT, FCT)
- Pemeriksaan tekanan terbakar dan persekitaran
Pilih dengan buruk, dan kadar kegagalan medan boleh melonjak daripada 0.2% kepada 5% atau lebih tinggi.

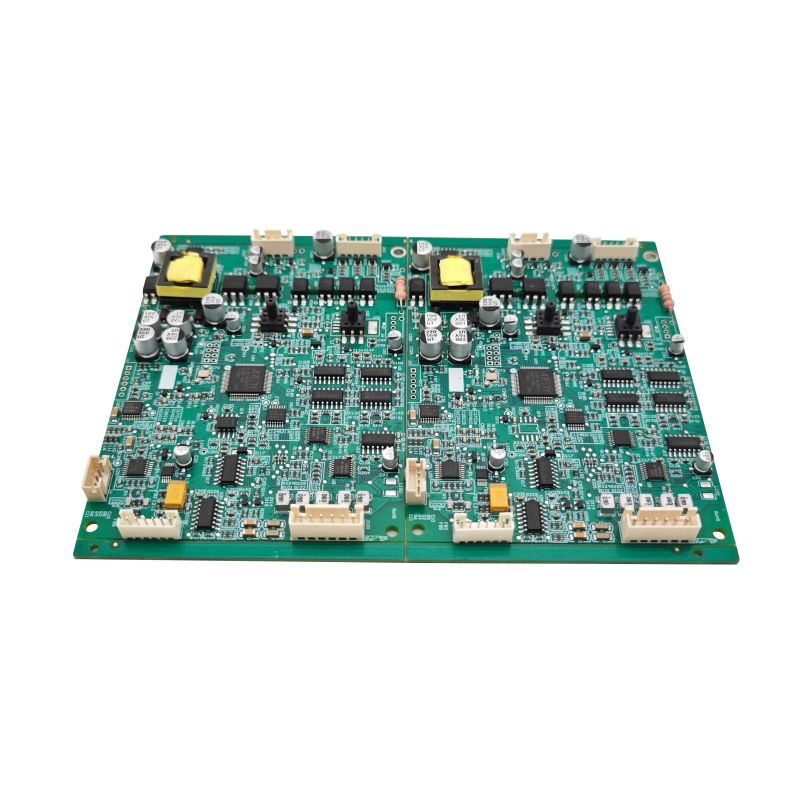

8 Kriteria Penilaian Kritikal untuk Kilang PCBA Pengawal Suhu
1. Pensijilan dan Audit
SijilMengapa Ia PentingISO 9001:2025Sistem pengurusan kualiti asasIATF 16949Diperlukan untuk pengawal terma automotifISO 13485Kawalan suhu peranti perubatan PCBAIPC-A-610 Kelas 2 atau 3Kebolehterimaan pemasangan elektronikUL / CES Pematuhan keselamatan untuk produk akhir
bendera merah:Kilang mendakwa "mematuhi ISO" tetapi tidak boleh menunjukkan sijil yang sah.
2. Keupayaan Ujian Dalaman
Yang seriuspengawal suhu PCBAkilang tidak melakukan ujian penyumberan luar. Cari:
- AOI (Pemeriksaan Optik Automatik)-- 100% daripada papan
- ICT (Ujian Dalam Litar)-- Periksa perintang, penutup, seluar pendek
- FCT (Ujian Litar Fungsian)-- Mensimulasikan input sensor, mengesahkan keluaran geganti/SSR
- Ketuhar bakar-- 48j pada 50°C dengan berbasikal beban
- Pemeriksaan sinar-X-- Untuk BGA atau sambungan pateri tersembunyi
3. Penyumberan Komponen dan Kebolehkesanan
Minta dasar bertulis mengenai:
- Pengedar sah sahaja(DigiKey, Mouser, Arrow, atau setara tempatan)
- Kebolehkesanan kelompok-- Setiap nombor siri PCBA dipautkan kepada kod tarikh komponen
- Pengesanan palsu-- Pemeriksaan visual, X-ray, dan pengesahan elektrik
Tanpa kebolehkesanan, satu kapasitor palsu boleh merosakkan keseluruhan pengeluaran.
4. Sokongan Kejuruteraan dan Semakan DFM
Kilang harus menyediakan aReka Bentuk untuk Pembuatan (DFM)lapor sebelum memetik. Ini termasuk:
- Topeng pateri dan kejelasan skrin sutera
- Jarak komponen untuk penempatan automatik
- Pelepasan haba pada kesan kuasa
- Akses titik ujian untuk lekapan FCT
Standard kami:Sekurang-kurangnya 3 lelaran DFM disertakan dalam NPI (Pengenalan Produk Baharu).
5. Prototaip kepada Laluan Pengeluaran Volume
FasaKuantiti Masa Utama BiasaSampel kejuruteraan5--20 pcs5--7 hariLarian juruterbang50--200 pcs10--12 hariPengeluaran volum rendah500--2,000 pcs15--20 hariVolume tinggi (sebulan)5,000+ pcs25--30 hari
Elakkan kilang yang tidak dapat menghasilkan prototaip tanpa mengenakan bayaran NRE yang besar.
6. Berbasikal Terma dan Ujian Tekanan Persekitaran
Untukpengawal suhu PCBAdigunakan dalam penyejukan, ketuhar, atau peralatan luar, sahkan kilang mempunyai:
- Bilik suhu(-40°C hingga +125°C)
- Ruang kelembapan(0--95% RH)
- Keupayaan kejutan haba(udara-ke-udara, pemindahan 10s)
Minta laporan ujian daripada produk serupa sebelumnya.
7. Komunikasi dan Ketelusan
Semasa fasa petikan, tanya tiga soalan:
1. "Apakah kadar hasil biasa anda pada SMT dua muka?" (Jawapan yang baik: >98.5%)
2. "Bolehkah saya melihat contoh laporan DFM daripada pelanggan terdahulu?"
3. "Siapa yang mengendalikan aduan kualiti pelanggan -- dan apakah proses laporan 8D anda?"
Jawapan yang perlahan atau samar-samar menunjukkan masalah yang akan datang.
8. Lokasi dan Logistik
- Tempatan vs luar pesisir:Kilang domestik memudahkan komunikasi tetapi kos 30--50% lebih. Luar pesisir memerlukan perjanjian QC yang jelas.
- Konsainan vs turnkey:Turnkey (kilang membeli komponen) menjimatkan usaha perolehan. Konsainan (anda membekalkan alat ganti) memberi anda kawalan ke atas jenama komponen.
Untuk misi kritikalpengawal suhu PCBA, kami mengesyorkan turnkey dengan senarai vendor yang diluluskan (AVL) yang ditandatangani ke dalam kontrak.
Parameter Teknikal untuk Dikongsi Apabila Meminta Sebut Harga
Untuk mendapatkan sebut harga yang tepat, berikan jadual ini kepada setiap kilang calon:
ParameterKeperluan Anda (Contoh)Saiz PCB120 x 90 mm, 1.6mm FR-4Lapisan kiraan 2 lapisan atau 4 lapisanSMT kiraan komponen~85 (termasuk 0603 pasif)Komponen melalui lubang4 (terminal skru, geganti)Titik ujian diperlukan12 (untuk FCT0,0Salutan tahunan0 unit tahunan Ya10,0 tahunan kedua-dua belahPersekitaran operasi-20°C hingga +75°C, 90% RH
Pengawal Suhu PCBA -- Soalan Lazim Pemilihan Kilang
Soalan Lazim 1 -- Berapakah harga yang berpatutan untuk pengawal suhu PCBA (pemasangan sahaja, tanpa penutup)?
Jawapan:Untuk 2 lapisan standardpengawal suhu PCBAdengan 60--100 komponen SMD (termasuk mikropengawal, geganti dan blok terminal), harga pemasangan dipecahkan seperti berikut:
- Prototaip (1--10 pcs):$25--$60 setiap papan (termasuk stensil dan persediaan)
- Kumpulan kecil (100--500 pcs):$8--$15 setiap papan
- Kelantangan sederhana (1,000--5,000 pcs):$4.50--$7.00 setiap papan
- Kelantangan tinggi (10,000+ pcs):$2.80--$4.50 setiap papan
Harga ini menganggap pemasangan turnkey (sumber kilang semua komponen pasif). Tambah $1.50--$3.00 setiap papan untuk ujian ICT + FCT 100%. Tambah $2.00 setiap papan untuk salutan konformal. Sebarang petikan yang jauh lebih rendah daripada julat ini berkemungkinan menggunakan komponen bukan tulen atau melangkau ujian elektrik.
Soalan Lazim 2 -- Bagaimanakah cara saya mengesahkan tahap kualiti sebenar kilang sebelum membuat pesanan yang besar?
Jawapan:Gunakan peraturan "3-40-400" sebelum melakukan apengawal suhu PCBAkilang:
- 3 sampel:Jalankan ujian fungsi anda sendiri pada tiga papan sampel kejuruteraan. Ukur ketepatan bacaan suhu (±0.5°C?) dan pemasaan pensuisan geganti.
- 40 unit (lari juruterbang):Pesan 40 PCBA yang dipasang. Lakukan kitaran haba dipercepatkan (10 kitaran dari -20°C hingga +70°C). Ukur kadar kegagalan -- boleh diterima ialah ≤ 2 papan gagal (5%).
- 400 unit (lot pengeluaran pertama):Selepas pas juruterbang, tempah 400 unit. Gunakan persampelan statistik (AQL 0.65 untuk kecacatan utama, 1.5 untuk kecacatan kecil). Periksa setiap papan ke-20 untuk kualiti sambungan pateri di bawah pembesaran.
Sebuah kilang yang menolak operasi perintis berbayar sebanyak 40 unit sedang menyembunyikan ketidakkonsistenan proses. Berjalan pergi.
FAQ 3 -- Apakah waranti dan liabiliti yang perlu ditawarkan oleh kilang PCBA pengawal suhu?
Jawapan:Profesionalpengawal suhu PCBAkilang menyediakan:
- Waranti mutu kerja 1 tahun-- meliputi kegagalan sambungan pateri, pad terangkat, penempatan komponen yang salah.
- Waranti komponen 90 hari-- jika mereka mendapatkan alat ganti, mereka menggantikan mana-mana papan DOA (mati semasa ketibaan) disebabkan oleh kecacatan komponen. Selepas 90 hari, jaminan komponen mengikut polisi pengeluar asal (selalunya 1--3 tahun).
- Had liabiliti-- kontrak standard mengehadkan liabiliti kepada nilai invois PCBA. Untuk aplikasi kritikal misi (sokongan hayat perubatan, pesawat), berunding perjanjian kualiti berasingan dengan liabiliti yang lebih tinggi.
Sentiasa dapatkan syarat waranti secara bertulissebelum inimeletakkan deposit. Kilang bereputasi termasuk bahagian kualiti dalam invois proforma mereka. Elakkan mana-mana kilang yang menyatakan "tiada waranti pada papan yang dipasang" -- itu adalah kehilangan kelayakan serta-merta.
Bendera Merah untuk Dielakkan Segera
| Bendera Merah | Mengapa Berbahaya |
|---|---|
| "Kami tidak memerlukan fail Gerber anda" | Tidak dapat melakukan DFM -- berisiko tinggi ralat pemasangan |
| "Ujian adalah kos tambahan" | Menunjukkan tiada keupayaan FCT dalaman |
| "Kami menggunakan bahagian yang setara" (tanpa kelulusan jenama) | Kemungkinan komponen palsu atau luar spesifikasi |
| "Tempahan minimum 5,000 pcs untuk prototaip" | Tidak mahu menyokong NPI -- budaya kejuruteraan yang lemah |
| Tiada polisi pemulangan pada perhimpunan yang rosak | Mengalihkan semua risiko kepada anda |
Syor Akhir -- Aliran Kerja Pemilihan 5 Langkah
1. Senarai pendek 3--5 kilangmenggunakan penapis pensijilan dan keupayaan ujian di atas.
2. Hantar pek data teknikal yang sama(Gerbers, BOM, lukisan pemasangan) kepada semua.
3. Bandingkan laporan DFM-- kilang yang menemui lebih banyak isu adalah yang paling teliti.
4. Pesan 10 prototaip daripada dua calon terbaik-- uji mereka sebelah menyebelah dalam sistem anda.
5. Jalankan juruterbang 40 unit daripada pemenangsebelum melakukan volum tahunan.
A pengawal suhu PCBAkilang yang melepasi proses ini akan memberikan kualiti yang konsisten selama bertahun-tahun, bukan berbulan-bulan.
Untuk senarai kilang pra-tapis yang memenuhi semua kriteria dalam panduan ini, hubungi volum tahunan anda dan harga sasaran setiap papan. Sertakan jenis penderia anda (NTC/PT100/thermocouple) untuk pengesyoran yang sepadan.
