Apakah Pematerian Pengaliran Semula Nitrogen dan Mengapa Pertimbangkannya?
Pengaliran semula nitrogen menggantikan udara standard dalam ketuhar dengan 99.9% N₂ tulen. Ketiadaan oksigen menghalang pembentukan oksida pada pes pateri dan plumbum komponen.
Perbandingan Proses
ParameterAliran Semula Udara StandardAliran Semula Nitrogen (N₂)PerbezaanTahap oksigen20.9%< 1000 ppm (0.1%)200× kurang O₂Sudut pembasahan25--35°10--15°2× pembasahan yang lebih baikKekosongan dalam pad haba15--25% kawasan5---10% kawasan5---10% kawasan lembap5---10% kecacatan0.5--2%< 0.05%10× lebih sedikitBaling pateriKelihatanTiadaPapan pembersih

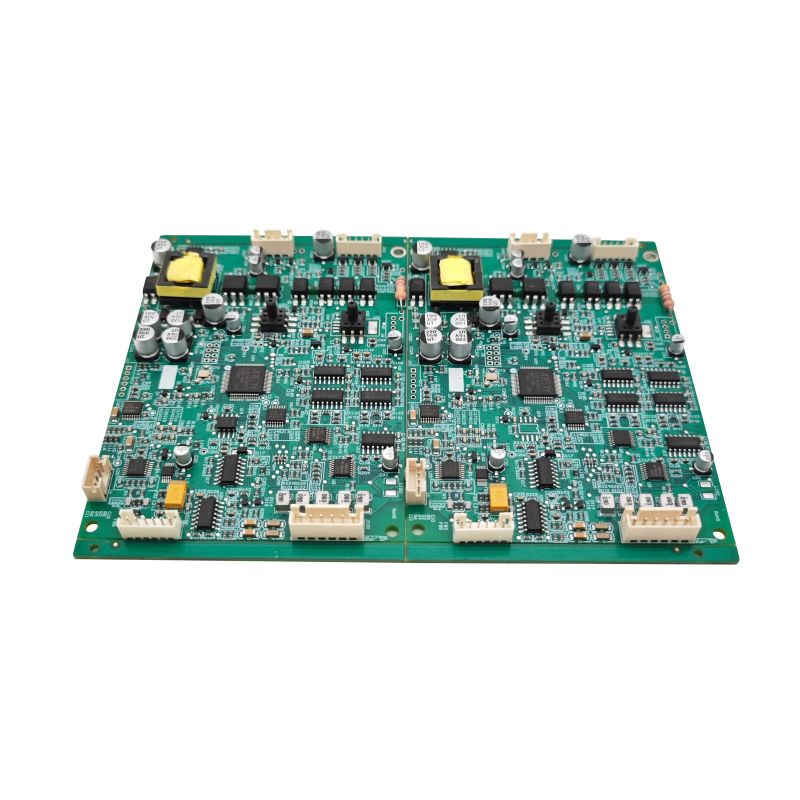

Masalah Pengoksidaan pada Robot Industri PCBA
Robot industri PCBA sering menggunakan pad haba yang besar (tembaga terdedah) di bawah MOSFET, pemacu pintu dan IC pengurusan kuasa. Pad ini teroksida dengan cepat dalam pengaliran semula udara, menghalang pateri daripada membasahi sepenuhnya. Hasilnya ialah lompang yang memerangkap haba dan menyebabkan kegagalan medan selepas 1000+ waktu operasi.
Di mana Pengaliran Semula Nitrogen Memberi Nilai Jelas
Tidak semua robot industri PCBA mendapat manfaat yang sama. Nitrogen masuk akal dalam senario tertentu.

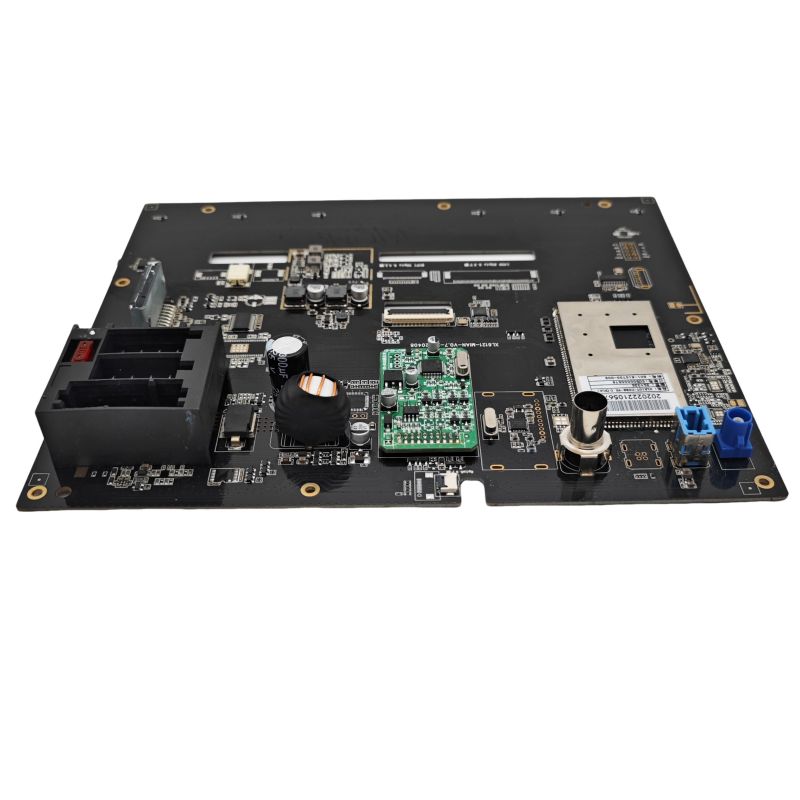

Kawasan Kuprum Besar dan Komponen Berat
Ciri Papan Risiko Aliran Semula UdaraManfaat Nitrogen10×10 mm pad haba> 30% lompang, bintik panas< 8% lompang, seragam 20+ lapisan papan (tebal)Pemanasan tidak sekata merentas lapisan Pemindahan haba yang lebih baik melalui pembasahanPenyambung besar (40+ pin)Kecacatan bantal kepala 100% (pembentukan sendi motor IGBT yang panjang) (pembentukan bersamaModul IGBT sepanjang permukaan)
Data dunia sebenar: Dalam PCBA pengawal robot enam paksi dengan 12 MOSFET kuasa pada satu papan, aliran semula nitrogen mengurangkan pulangan medan daripada 3.2% kepada 0.4% dalam tempoh 24 bulan. Mod kegagalan utama -- lompang pad haba yang menyebabkan terlalu panas -- menurun sebanyak 87%.
Voltan Rendah, Jejak Arus Tinggi
Robot industri PCBA untuk pemacu servo membawa 30--80A pada lapisan dalam. Lompang di bawah perintang deria arus (0.5 mΩ, pakej 2512) mencipta variasi rintangan yang merosakkan bacaan tork.
Komponen Deria SemasaPerubahan Pengaliran Semula UdaraVariasi Pengaliran SemulaNitrogen4-terminal shunt (2512)±8% disebabkan oleh kekosongan±1.5%Peningkatan suhu perintang deria15°C5°CCHanyutan penentukuran selepas 500 kitaran12%2%
Di mana Pengaliran Semula Nitrogen Tidak Diperlukan
Nitrogen menambah kos (pengubahsuaian ketuhar + penggunaan gas = $0.08--0.12 setiap PCBA). Jangan gunakannya untuk kes ini.
Papan Kecil dengan Jisim Terma Rendah
SenarioNitrogen Tidak Diperlukan Sebelah tunggal, < 50 komponenAliran semula udara menghasilkan < 8% lompangSemua pakej kecil (0402, QFN 3×3)Tiada pad haba besar SAC305 tanpa plumbum tanpa bahagian sensitif Fluks standard mengendalikan aliran semula udara Papan prototaip volum rendah 100 baru (tidak disahkan)
Papan Menggunakan Fluks Aktiviti Tinggi
Sesetengah fluks tidak bersih (cth., Senju M705-GRN360-K2-V) mengandungi pengaktif yang berfungsi dengan berkesan dalam udara sehingga 240°C. Nitrogen tidak menambah faedah yang boleh diukur. Semak lembaran data fluks untuk kepekaan oksigen.
Parameter Pelaksanaan untuk PCBA Robot Industri
Jika anda memutuskan untuk menggunakan nitrogen, gunakan tetapan khusus ini.
Profil Ketuhar Di Bawah Nitrogen
ZonSuhuMasaO₂ SasaranPreheat150--180°C60--90 saat< 5000 ppmRendam180--210°C60--90 saat< 2000 ppm Puncak pengaliran semula (SAC305)240--250°C30--60sec-sec5 ramp---Tiada keperluan
kritikal: Kekalkan O₂ di bawah 1000 ppm semasa puncak aliran semula. Di atas 1500 ppm, faedah hilang -- lompang kembali ke tahap aliran semula udara.
Kadar Aliran Nitrogen dan Ketulenan
Pengesyoran Parameter Kesucian99.9% minimum (gred 3.0)Takat embun-40°C atau lebih rendahKadar alir15--25 m³/jam (ketuhar 6 zon biasa)
Anggaran kos: Untuk PCBA robot industri biasa 100×150 mm, nitrogen menambah $0.10 setiap papan pada volum 10,000. Pada volum 100,000, kos turun kepada $0.04 setiap papan.
Ujian untuk Mengesahkan Manfaat Nitrogen
Sebelum memberi komitmen kepada nitrogen untuk PCBA robot industri anda, jalankan kedua-dua ujian ini.
Perbandingan Membatalkan (X-Ray)
1. Alirkan semula 20 papan di udara, 20 papan dalam nitrogen
2. X-ray setiap papan pada kecondongan 0° dan 45°
3. Ukur kawasan lompang di bawah pad haba terbesar (cth., IC pemandu motor)
4. Lulus kriteria untuk justifikasi nitrogen: Pengurangan kekosongan > 50% berbanding udara
Ujian Keratan Rentas dan Ricih
TestAir Reflow ResultNitrogen Target Ketebalan IMC (antara logam)1--3 µm tidak sekata2--4 µm seragam Diameter lompang> 200 µm biasa< 100 µm jarang Kekuatan ricih bola (0.5 mm BGA)800--1000 gf1100--13
Soalan Lazim -- Soalan Lazim Mengenai Pengaliran Semula Nitrogen untuk Robot Industri PCBA
S1: Adakah pengaliran semula nitrogen meningkatkan kebolehpercayaan sendi pateri untuk PCBA robot industri yang terdedah kepada getaran?
A:Ya, tetapi hanya untuk mekanisme kegagalan tertentu. Robot industri mengalami getaran 5--50 Grms daripada motor servo dan kotak gear. Dua kegagalan berkaitan getaran bertambah baik dengan nitrogen:
Kirkendall batal-- Dalam pengaliran semula udara, pertumbuhan intermetallic tembaga-timah (IMC) adalah tidak teratur, mewujudkan lompang mikroskopik pada antara muka. Di bawah getaran, lompang ini bergabung dan retak selepas 5000--10,000 jam. Pengaliran semula nitrogen menghasilkan IMC (lapisan Cu₆Sn₅) seragam tanpa lompang. Ujian getaran (20 Grms, 10--2000 Hz, 100 jam) menunjukkan sendi nitrogen bertahan 3x lebih lama.
Keletihan pateri berhampiran komponen berat-- Transformer besar (15×15 mm) pada robot industri PCBA mengalami pengembangan haba berbeza semasa pemanasan robot (25°C hingga 85°C). Dalam pengaliran semula udara, lompang tertumpu di bawah sudut komponen di mana tekanan paling tinggi. Lompang ini bertindak sebagai tapak permulaan retak. Dengan nitrogen, sendi bebas lompang mengedarkan tekanan secara sama rata.
Peningkatan kuantitatif-- Ujian hayat dipercepatkan (kejutan terma -40°C hingga +125°C, 1000 kitaran + getaran serentak) menunjukkan:
- Sambungan pengaliran semula udara: 12% retak atau gagal
- Sambungan pengaliran semula nitrogen: 1.5% retak
Namun begitu, nitrogen tidak membetulkan geometri pad yang direka bentuk dengan buruk atau apertur stensil yang salah. Sentiasa mengoptimumkan yang pertama, kemudian tambah nitrogen.
S2: Apakah peratusan lompang yang boleh diterima untuk peringkat kuasa PCBA robot industri, dan bolehkah nitrogen mencapainya?
A:Untuk peringkat kuasa PCBA robot industri (pemacu motor, IGBT, MOSFET), batal yang boleh diterima bergantung pada beban terma. Tiga peringkat wujud:
Tahap 1 -- Kuasa tinggi (berterusan > 20A setiap FET)
Kawasan lompang yang boleh diterima: < 5%. Diameter lompang tunggal: < 0.2 mm. Ini hanya boleh dicapai dengan pengaliran semula nitrogen (1000 ppm O₂) ditambah pengaliran semula vakum (pilihan). Tanpa nitrogen, lompang biasa ialah 15--25%.
Tahap 2 -- Kuasa sederhana (puncak 10--20A, sekejap-sekejap)
Kawasan lompang yang boleh diterima: < 10%. Tiada lompang tunggal > 0.5 mm. Pengaliran semula nitrogen secara konsisten mencapai 5--8% lompang. Aliran semula udara menghasilkan 12--18% -- selalunya kecil tetapi lulus jika simulasi terma membenarkan.
Tahap 3 -- Kuasa rendah (< 5A, IC isyarat)
Kawasan lompang yang boleh diterima: < 25%. Lompang mempunyai kesan haba yang minimum. Nitrogen tidak diperlukan. Aliran semula udara sudah memadai.
Bolehkah nitrogen mencapai Tahap 1 tanpa vakum?Tidak -- nitrogen sahaja mencapai 5--8% lompang minimum akibat gas fluks yang terperangkap. Untuk lompang sub-5% (penting untuk MOSFET SiC atau peranti GaN), anda memerlukan pengaliran semula vakum (mengeluarkan gas selepas pateri cair). Nitrogen + vakum mencapai 1--3% lompang.
Protokol ujian untuk robot industri PCBA: Ukur lompang pada 10 papan. Jika purata > 15%, tambah nitrogen. Jika purata 8--15% dan pelesapan kuasa < 2W setiap komponen, udara boleh diterima. Jika < 8% diperlukan, nyatakan pengoptimuman nitrogen ditambah stensil (vias dalam pad haba untuk melepaskan fluks).
S3: Bolehkah saya menukar ketuhar aliran semula udara sedia ada saya kepada nitrogen untuk pengeluaran PCBA robot industri?
A:Ya, tetapi dengan tiga pengubahsuaian yang tidak boleh dirunding. Banyak pengeluar mencuba penukaran separa dan gagal.
Pengubahsuaian 1 -- Pengedap ketuhar
Ketuhar aliran semula udara mempunyai celah pada langsir pintu masuk/keluar dan antara zon. Ketulenan nitrogen memerlukan kemasukan oksigen < 50 L/minit. Pasang:
- Langsir magnet dua lapisan (menggantikan rantai mudah)
- Kawalan tekanan positif (1--2 mm H₂O di dalam ketuhar)
- Tutup semua panel akses dengan gasket silikon suhu tinggi
Tanpa pengedap, anda akan menggunakan 3--5× lebih nitrogen (kos $0.30--$0.50 setiap papan) dan masih mempunyai 5000 ppm O₂ pada puncak -- lebih teruk daripada ketuhar udara yang ditala dengan betul.
Pengubahsuaian 2 -- Sistem pemantauan oksigen
Pasang dua penderia zirkonia O₂: satu dalam zon prapanas, satu dalam zon puncak aliran semula. Penderia mesti ditentukur setiap bulan. Banyak pengeluar PCBA robot industri melangkau penentukuran, kemudian tertanya-tanya mengapa membatalkan pemulangan.
Pengubahsuaian 3 -- Penghantar dan pelinciran
Pelincir penghantar ketuhar standard mengewap dalam nitrogen (ketiadaan oksigen mengubah suhu penguraian). Gunakan gris perfluoropolieter (PFPE). Jenama Kester atau Klüber. Pelincir standard akan mencemarkan papan dan menghasilkan bola pateri.
Kos penukaran dan garis masa:
- Peralatan: $8,000--$15,000 (meterai, langsir, penderia, kawalan aliran)
- Pemasangan: 2 hari downtime
- Bekalan nitrogen: Tangki cecair atau penjana PSA ($300--$500/bulan pajakan)
- Tempoh bayaran balik untuk volum PCBA robot industri > 50,000/tahun: 6--8 bulan (daripada pengurangan kerja semula dan pulangan lapangan)
Jangan tukarjika volum tahunan anda di bawah 20,000 papan. Gunakan pengeluar kontrak yang sudah mempunyai pengaliran semula nitrogen.
Matriks Keputusan -- Patutkah Anda Menggunakan Nitrogen?
Faktor Pengaliran Semula Udara MencukupiNitrogen Disyorkan Pelapik haba > 25 mm²TidakYaKomponen dengan tapak kuprum terdedah (QFN, DFN)TidakYaBGA pitch < 0.8 mmTidakYaRobot PCBA beroperasi > 60°C ambienTidakYaSasaran kebolehpercayaan medan < 0.5% tanpa pematerian C305Ya) fluksKadangkalaUntuk papan besarVolume < 10,000 papan/tahunYaTidak (kos tidak berkesan)
Syor Akhir
Pengaliran semula nitrogen masuk akal untuk robot industri PCBA yang mengandungi:
- Pad haba yang besar (> 25 mm²)
- BGA atau QFN dengan pad mati terdedah
- Mana-mana peringkat kuasa yang melesap > 5W setiap komponen
- Keperluan kebolehpercayaan < 1% kegagalan medan selama 5 tahun
Nitrogen tidak masuk akal untuk robot industri PCBA yang ringkas dan berkuasa rendah (antara muka sensor, papan I/O) dengan komponen kecil dan tiada cabaran terma.
Nasihat praktikal: Jalankan percubaan 100 papan dalam nitrogen. X-ray lompang. Bandingkan dengan hasil aliran semula udara semasa anda. Jika kawasan lompang berkurangan lebih daripada 50%, laksanakan nitrogen. Jika pengurangan kurang daripada 30%, reka bentuk fluks atau stensil anda adalah masalah sebenar -- betulkan yang pertama.
