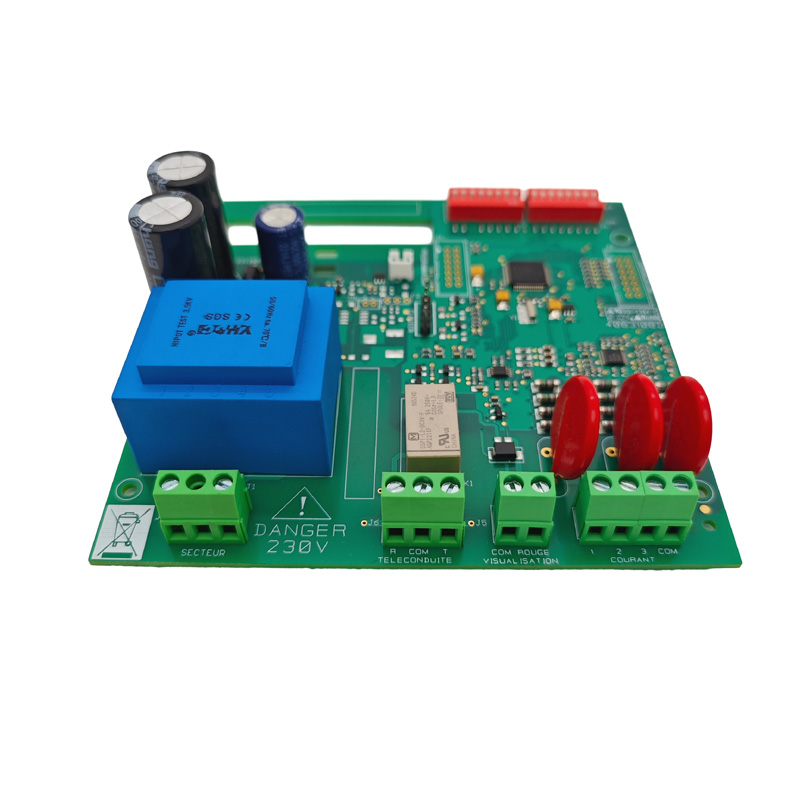

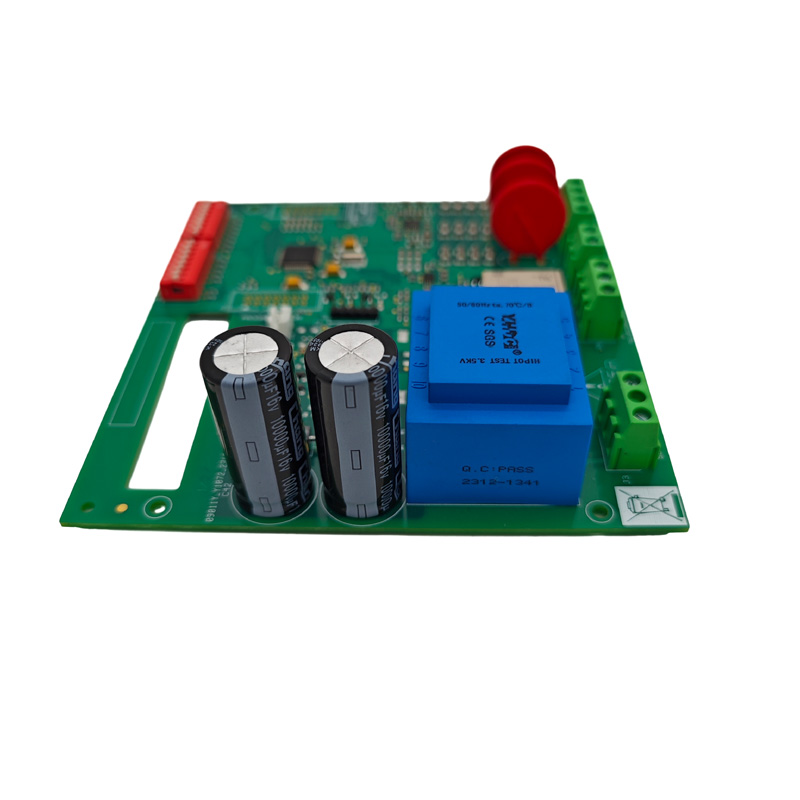

Memancing Sonar PCBA

Sistem sonar memancing (pencari ikan) ialah komponen elektronik teras dalam peralatan pengesanan marin, digunakan secara meluas dalam memancing rekreasi, memancing komersial, dan penerokaan bawah air. Sebagai penyedia perkhidmatan pembuatan PCBA profesional, kami menawarkan penyelesaian sehenti daripada reka bentuk hingga pemasangan produk siap, memastikan operasi yang boleh dipercayai dalam persekitaran marin yang keras yang dicirikan oleh semburan garam, kelembapan tinggi dan turun naik suhu yang melampau.

Dua Perhimpunan Teras PCBA Sonar Memancing

Sistem sonar terdiri daripada dua pemasangan elektronik, setiap satu dengan keperluan PCBA yang berbeza:

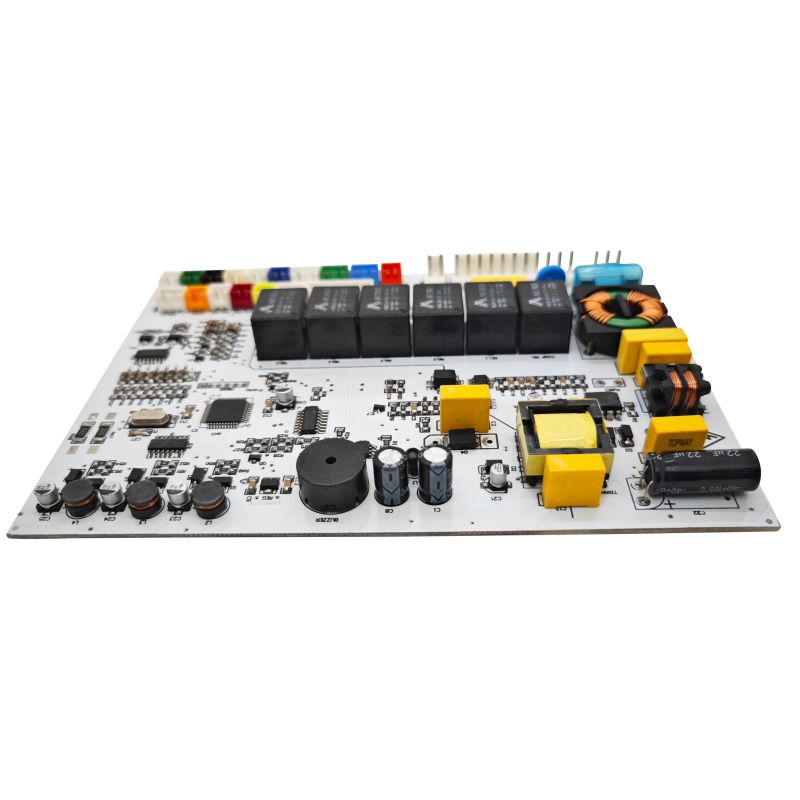

Paparan/Pemproses PCBA

• Pemprosesan isyarat sonar – menukar gema pulangan kepada imej digital

• Penyepaduan navigasi GPS – menggabungkan data kedudukan dengan bacaan sonar

• Paparan pemanduan – mengawal LCD atau output skrin sentuh

• Interaksi antara muka pengguna – butang membaca atau input sentuhan

Transduser PCBA

1. Penjanaan nadi – mencipta letupan voltan tinggi (±40V hingga ±100V) pada frekuensi sonar

2. Penerimaan gema – menguatkan dan menyejukkan isyarat pulangan lemah (julat mikrovolt)

3. Pensuisan Hantar/Terima – bertukar dengan pantas antara mod hantar dan terima

4. Padanan impedans – padanan ciri kabel dan transduser

Trend Pembuatan Moden: Transduser memancing mewah kini menggunakan teknologi SMT, dengan mesin pilih-dan-tempat memasang elemen piezoelektrik terus ke PCBA, menggantikan kedudukan manual kristal seramik untuk ketepatan yang dipertingkatkan dan mengurangkan kos.

Spesifikasi Teknikal Teras

Konfigurasi Tersedia

• Frekuensi tunggal, rasuk tunggal: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• Kekerapan dwi, ​​rasuk tunggal: 38/200 kHz atau 50/200 kHz (biasa untuk memancing)

• Kuasa tinggi: konfigurasi komersial air dalam 4 kW

Spesifikasi Fizikal PCBA

Enam Pertimbangan Reka Bentuk Kritikal

1. Integriti Isyarat – Memastikan Ketepatan Pengesanan

Frekuensi sonar berjulat dari 50 kHz hingga lebih 900 kHz. Susun atur PCBA secara langsung mempengaruhi julat dan ketepatan pengesanan:

• Jejak terkawal impedans: 50Ω atau 75Ω tipikal untuk kabel transduser

• Panjang surih dipadankan: Untuk transduser tatasusunan berperingkat, semua surih elemen mesti mempunyai panjang elektrik yang sama

• Cincin pengawal: Mengelilingi input analog sensitif dengan kesan dibumikan untuk menolak hingar

• Asingkan alasan analog/digital: Sambung pada titik bintang tunggal berhampiran input kuasa

2. Perlindungan Kelembapan – Faktor Kebolehpercayaan #1

Persekitaran marin mendedahkan PCBA kepada semburan garam, pemeluwapan dan rendaman langsung. Salutan konformal tidak boleh dirunding:

Sasaran Penarafan IP:

• Unit paparan: IP65 minimum (ketat habuk, kalis semburan air)

• Pemasangan transduser: IP68 minimum (kalis rendaman hingga 1m+)

3. Penukaran Hantar/Terima (T/R) – Melindungi Penerima Sensitif

Transduser sonar tidak boleh menghantar dan menerima secara serentak. PCBA mesti termasuk suis T/R yang melindungi Penguat Bunyi Rendah (LNA) yang sensitif daripada nadi penghantaran voltan tinggi:

• Perlindungan tiga lapisan: Litar pencincang + pengapit voltan + rintangan siri

• Masa tindak balas: <10μs (kedalaman 1 kaki dalam air cetek = 2μs perjalanan pergi dan balik)

• Penilaian perlindungan penerima: Bertahan ±100V puncak pada input ±5V

4. Reka Bentuk Penguat Kuasa

Meningkatkan isyarat tahap logik MCU (5V) kepada voltan yang diperlukan untuk memacu transduser:

5. Rantaian Penerima – Penguatan dan Penapisan

Gema kembali adalah sangat lemah (milivolt atau mikrovolt). Rantaian penerima memerlukan keuntungan tinggi dengan hingar yang rendah:

6. Reka Bentuk Bekalan Kuasa

Menjana berbilang rel voltan bersih daripada satu input bateri marin 12V:

Syor: Gunakan pengawal selia pensuisan yang berasingan untuk rel digital dan analog. Gunakan LDO selepas menukar penukar untuk kuasa paling bersih kepada rantai penerima.

Peraturan Kebolehpercayaan Susun Atur PCBA

Panduan Pemilihan Bahan

Keperluan Pengujian Pengeluaran

Kelayakan Alam Sekitar (Standard Produk Komersial)

Soalan Lazim

S1: FR4 tegar atau PCB fleksibel untuk pemasangan transduser?

Kedua-duanya berdaya maju; pilihan mempengaruhi prestasi dan kebolehpercayaan:

• FR4 tegar: Terbaik untuk transduser elemen tunggal ringkas, reka bentuk frekuensi rendah (50-83 kHz). Kos yang lebih rendah, pembuatan yang lebih mudah, tetapi tidak sesuai dengan bentuk badan kapal melengkung.

• PCB fleksibel: Terbaik untuk tatasusunan berperingkat, frekuensi tinggi (200 kHz+), reka bentuk perumahan melengkung. Sesuai dengan bentuk kompleks, mengurangkan saiz perumahan, tetapi kos yang lebih tinggi.

Aliran industri: Pencari ikan premium kini menggunakan PCBA fleksibel dengan elemen piezoelektrik SMT, membenarkan kedudukan tepat berpuluh-puluh elemen transduser kecil dalam tatasusunan melengkung atau linear untuk membentuk pancaran sonar.

S2: Bagaimana untuk melindungi preamp penerima daripada nadi penghantaran voltan tinggi?

Gunakan skim perlindungan tiga lapisan:

1. Litar pencincang: MOSFET atau diod PIN belakang ke belakang secara bersiri dengan input penerima – dimatikan semasa penghantaran

2. Pengapit voltan: Pengapit diod Schottky atau Zener belakang ke belakang kepada ±5V atau ±10V

3. Rintangan siri: perintang 100Ω hingga 1kΩ antara suis T/R dan input LNA menghadkan arus semasa keadaan kerosakan

S3: Apakah yang menyebabkan isyarat sonar terputus-putus atau gema hantu?

Selalunya boleh dikesan kepada reka bentuk PCBA atau kecacatan pemasangan:

1. Kemasukan lembapan pada penyambung → Periuk simpang penyambung, gunakan penyambung tertutup

2. Sambungan pateri retak pada elemen SMT → Gunakan PCB fleksibel, tambahkan underfill epoksi

3. Penyahgandingan tidak mencukupi pada rel kuasa → Tambah kapasitor pukal 1000μF, asingkan penyahgandingan 100μF+100nF untuk rel LNA

4. Penalaan penapis laluan jalur yang lemah → Gunakan komponen toleransi 1%, sahkan dengan penganalisis rangkaian

Mengapa Memilih Kami – Ketepatan Dipadankan dengan Keperluan PCBA Sonar Memancing

Kami telah membina keupayaan kami secara khusus untuk menangani cabaran unik pembuatan elektronik marin:

1. Proses Perlindungan Lembapan Matang

Kakisan semburan garam dan kemasukan lembapan adalah cabaran utama dalam persekitaran marin. Kami menawarkan pilihan salutan selaras akrilik, silikon dan uretana dengan penyemburan terpilih (pengelakkan ketepatan kawasan penyambung) dan pengesan pendarfluor UV untuk pemeriksaan mudah – memenuhi keperluan perlindungan IP68 untuk pemasangan transduser.

2. PCB Fleksibel dan Keupayaan Pengilangan Tegar-Flex

Transduser memancing mewah semakin menggunakan penyelesaian elemen piezoelektrik PCB + SMT yang fleksibel. Kami menyokong pembuatan PCB (poliimida/PET) yang fleksibel dan papan fleksibel tegar – mendayakan kedudukan tatasusunan yang tepat, keserasian perumahan melengkung dan saiz keseluruhan yang dikurangkan.

3. Perkhidmatan Turnkey Sehenti – Overhed Penyelarasan Dikurangkan

Daripada fabrikasi PCB → penyumberan komponen → pemasangan SMT/DIP → pengaturcaraan → ujian berfungsi → salutan selaras → pemasangan abah-abah wayar → pemasangan produk siap, semua proses diselesaikan secara dalaman, meminimumkan kos penyelarasan berbilang vendor dan risiko kualiti.

4. Keupayaan Pengujian dan Pengesahan Komprehensif

Dilengkapi dengan 2 bilik ujian penuaan, 2 ruang ujian suhu tinggi/rendah dan pelbagai jenis instrumen ujian profesional, kami boleh melakukan:

• Ujian Dalam Litar (ICT)

• Ujian berbasikal terma (-40°C hingga +85°C)

• Ujian semburan garam

• Ujian kejutan suhu

• Ujian fungsional (termasuk pengesahan pensuisan T/R, ujian lantai hingar)

5. Sokongan Volum Fleksibel

Kapasiti pengeluaran PCBA tahunan melebihi 1.5 juta unit, sambil menyokong jalan perintis volum kecil tanpa MOQ – peralihan lancar daripada pengesahan prototaip kepada pengeluaran besar-besaran.

Kelayakan Kami

• Ditubuhkan: 2011

• Keluasan Kilang: 3,000+ meter persegi

• Jurutera R&D: 20

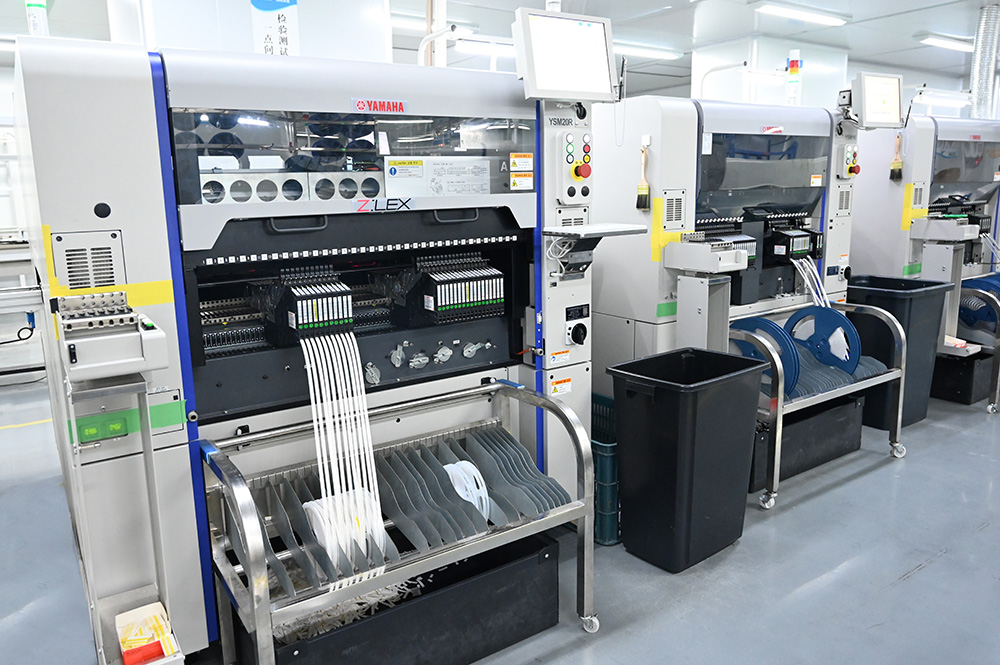

• Barisan Pengeluaran SMT: 6

• Talian Pemasangan DIP: 4

• Barisan Pemasangan Produk Siap: 2

• Sistem Kualiti: Diperakui ISO 9001:2015, mematuhi IPC-610E

• Pasaran Eksport: Amerika Utara, Amerika Selatan, Eropah, Asia, Oceania
