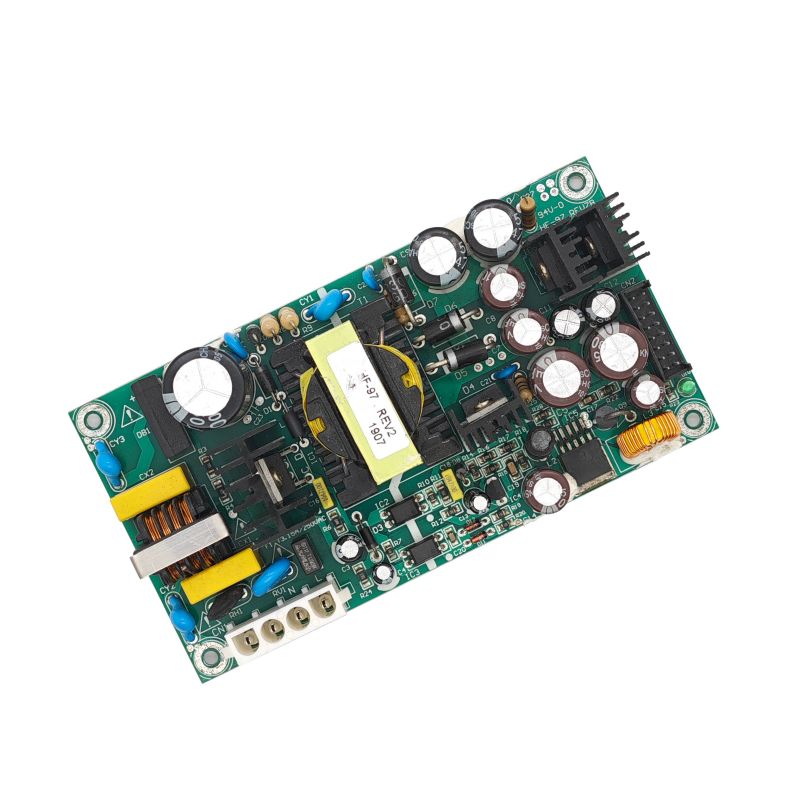

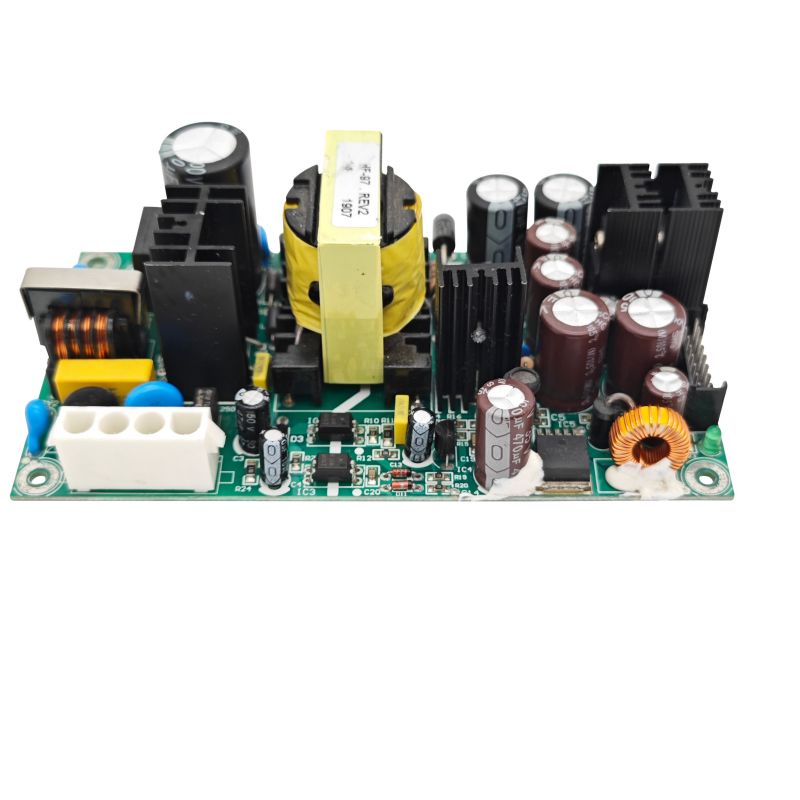

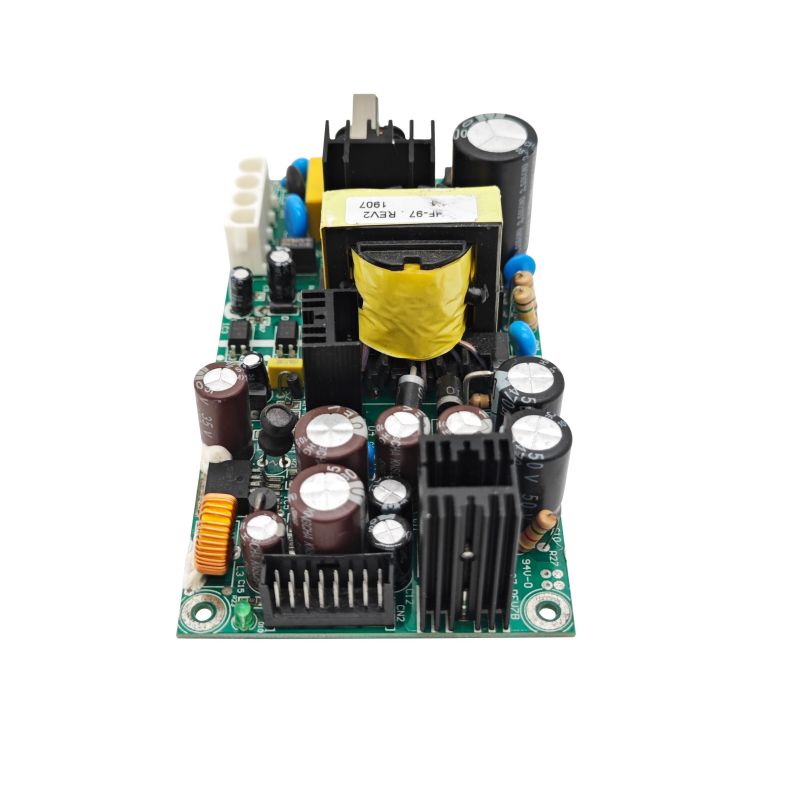

Servo Motor PCBA

Penerangan Produk

Apakah Servo Motor PCBA?

UNIXPLORE Electronics berbangga untuk menawarkan anda Servo Motor PCBA. Matlamat kami adalah untuk memastikan pelanggan kami mengetahui sepenuhnya produk kami serta fungsi dan ciri mereka. Kami dengan ikhlas menjemput pelanggan baru dan lama untuk bekerjasama dengan kami dan menuju ke arah masa depan yang sejahtera bersama-sama.

Motor servo PCBA merujuk kepada bahagian Pemasangan Papan Litar Bercetak yang digunakan untuk memacu motor servo, termasuk papan litar dan komponen, dan merupakan salah satu bahagian teras pemandu motor servo. Motor servo ialah motor yang boleh mengawal parameter gerakan dengan tepat seperti kedudukan, kelajuan, dan tork. Ia digunakan secara meluas dalam bidang seperti robot, peralatan percetakan, dan peralatan automasi. Ia memerlukan sistem kawalan berketepatan tinggi dan stabil untuk memacunya.

Motor servo PCBA mengawal pergerakan motor dengan melaraskan isyarat kawalan motor untuk mencapai kawalan tepat parameter gerakan seperti kedudukan, kelajuan dan tork. Fungsi utamanya adalah seperti berikut:

Pengurusan tenaga:Kawal bekalan kuasa motor servo dan stabilkan bekalan kuasa untuk memastikan operasi normal pemandu motor.

Pemprosesan isyarat:Baca isyarat daripada pengekod motor servo dan sensor maklum balas kedudukan dan proseskannya untuk memastikan kawalan motor yang tepat.

Logik kawalan:Mengikut arahan input dan parameter kawalan, kedudukan tepat, kelajuan dan kawalan tork motor direalisasikan melalui logik kawalan.

Fungsi perlindungan:Lindungi pemandu motor dan motor itu sendiri untuk mengelakkan kerosakan pada motor seperti beban lampau, lebihan arus, lebihan voltan, dsb.

Komunikasi data:Hantar kedudukan, kelajuan, tork dan parameter gerakan lain motor servo ke peranti lain atau sistem kawalan melalui antara muka komunikasi.

Pemacu motor servo PCBA mempunyai kelebihan prestasi tinggi, ketepatan tinggi, kelajuan pantas, dan kestabilan tinggi, dan memainkan peranan penting dalam pemacu dan kawalan motor servo. Ia adalah perlu untuk memilih PCBA pemacu motor servo yang sesuai mengikut keperluan aplikasi khusus untuk memenuhi keperluan kestabilan dan ketepatan sistem kawalan.

UNIXPLORE menyediakan sehentiKUNCI GILIRANperkhidmatan untuk projek EMS anda. Sila hubungi kami untuk pembinaan papan anda, kami boleh membuat sebut harga dalam 24 jam selepas kami menerima andafail Gerberdansenarai BOM!

Pembuatan PCBA Motor Servo

* Fail Gerber dan senarai BOM yang dibekalkan oleh pelanggan
* PCB kosong dibuat, komponen yang dibeli oleh kami
* Fabrikasi PCB dengan bahagian dipasang sepenuhnya
* 100% Fungsi Diuji OK sebelum penghantaran
* Proses pembuatan tanpa plumbum yang mematuhi RoHS
* Penghantaran cepat, dengan pakej ESD bebas
* Perkhidmatan pembuatan elektronik sehenti untuk reka bentuk PCB, susun atur PCB, pembuatan PCB, perolehan komponen, pemasangan PCB SMT dan DIP, pengaturcaraan IC, ujian fungsi, pembungkusan dan penghantaran

Keupayaan Pemasangan PCB & PCB Unixplore

Parameter	Keupayaan
Lapisan	1-40 lapisan
Jenis Perhimpunan	Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT)
Saiz Komponen Minimum	0201(01005 Metrik)
Saiz Komponen Maksimum	2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
Jenis Pakej Komponen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb.
Padang Pad Minimum	0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA
Lebar Jejak Minimum	0.10 mm (4 batu)
Kelegaan Jejak Minimum	0.10 mm (4 batu)
Saiz Gerudi Minimum	0.15 mm (6 batu)
Saiz Papan Maksimum	18 in x 24 in (457 mm x 610 mm)
Ketebalan Papan	0.0078 in (0.2 mm) hingga 0.236 in (6 mm)
Bahan Papan	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb.
Kemasan Permukaan	OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb.
Jenis Tampal Pateri	Plumbum atau Tanpa Plumbum
Ketebalan Tembaga	0.5OZ – 5 OZ
Proses Perhimpunan	Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual
Kaedah Pemeriksaan	Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual
Kaedah Pengujian Dalam Rumah	Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah
Masa Pemulihan	Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari
Piawaian Perhimpunan PCB	ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll

Perkhidmatan EMS Tambah Nilai Uniexplore

● Perkhidmatan pra-pengaturcaraan IC dengan fail dalam format HEX,ELF dan BIN.
● Lekapan ujian Fungsi PCBA Motor Servo disesuaikan mengikut keperluan ujian pelanggan
● Perkhidmatan membina kotak termasuk acuan plastik & logam dan pengeluaran bahagian
● Salutan konform termasuk salutan lakuer terpilih, pasu resin epoksi
● Abah-abah wayar dan pemasangan kabel
● Pemasangan produk siap termasuk kotak, skrin, suis membran, pelabelan dan karton tersuai atau pembungkusan kotak runcit.
● Pelbagai ujian pihak ketiga untuk PCBA tersedia atas permintaan
● Bantuan Pensijilan Produk

Prosedur Pengeluaran PCBA
