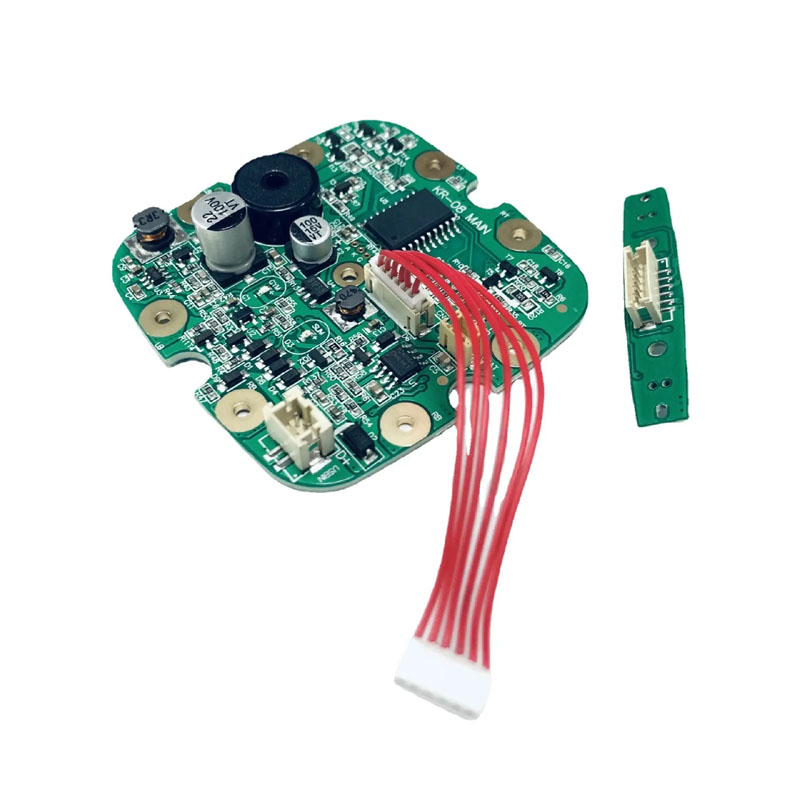

Jika anda sedang mencari pilihan yang komprehensifTimbangan Pintar PCBAdikeluarkan di China, Unixplore Electronics ialah sumber utama anda. Harga produk mereka sangat kompetitif dan disertakan dengan perkhidmatan selepas jualan yang terbaik. Selain itu, mereka telah secara aktif mencari hubungan kerjasama WIN-WIN dengan pelanggan dari seluruh dunia.
Apabila mereka bentuk penimbang pintar PCBA (Perhimpunan Papan Litar Bercetak), anda perlu mengambil kira aspek berikut:
Reka bentuk perkakasan:Pertama, anda perlu menentukan jenis penderia untuk digunakan, seperti penderia tekanan untuk mengukur berat. Penderia perlu dapat menukar berat badan dengan tepat kepada isyarat elektrik. Di samping itu, mikropengawal (seperti MCU) diperlukan untuk menerima dan memproses isyarat ini, serta modul kuasa untuk membekalkan kuasa.
Reka bentuk Litar:Reka bentuk papan litar untuk menyambungkan penderia, mikropengawal dan komponen elektronik lain yang diperlukan (seperti perintang, kapasitor, dsb.). Litar perlu dapat menghantar dan memproses isyarat elektrik dengan tepat.
Pembangunan perisian:Menulis perisian yang mengawal mikropengawal. Perisian ini perlu boleh membaca dan memproses isyarat daripada penderia, menukarnya kepada bacaan berat dan memaparkannya pada paparan. Di samping itu, perisian perlu dapat mengendalikan fungsi lain seperti taring automatik, ketepatan paparan, pengukuran voltan rendah, dll.
Reka bentuk penampilan:Reka bentuk penimbang pintar, termasuk lokasi dan susun atur panel, paparan, penderia, dll. Panel perlu cukup besar supaya pengguna boleh berdiri di atasnya dan mengukur berat. Paparan perlu kelihatan jelas supaya pengguna boleh mengambil bacaan berat.
Pengujian dan pengoptimuman:Semasa proses pembuatan, penimbang pintar perlu diuji untuk memastikan ketepatan dan kebolehpercayaannya. Bergantung pada keputusan ujian, pelarasan dan pengoptimuman pada perkakasan, litar atau perisian mungkin diperlukan
Parameter | Keupayaan |
Lapisan | 1-40 lapisan |
Jenis Perhimpunan | Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT) |
Saiz Komponen Minimum | 0201(01005 Metrik) |
Saiz Komponen Maksimum | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Jenis Pakej Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb. |
Padang Pad Minimum | 0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA |
Lebar Jejak Minimum | 0.10 mm (4 batu) |
Kelegaan Jejak Minimum | 0.10 mm (4 batu) |
Saiz Gerudi Minimum | 0.15 mm (6 batu) |
Saiz Papan Maksimum | 18 in x 24 in (457 mm x 610 mm) |
Ketebalan Papan | 0.0078 in (0.2 mm) hingga 0.236 in (6 mm) |
Bahan Papan | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb. |
Kemasan Permukaan | OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb. |
Jenis Tampal Pateri | Plumbum atau Tanpa Plumbum |
Ketebalan Tembaga | 0.5OZ – 5 OZ |
Proses Perhimpunan | Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual |
Kaedah Pemeriksaan | Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual |
Kaedah Pengujian Dalam Rumah | Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah |
Masa Pemulihan | Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari |
Piawaian Perhimpunan PCB | ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll |
1.Percetakan tampal pateri automatik
2.percetakan solderpaste selesai
3.SMT pilih dan letak
4.Selesai pemilihan dan tempat SMT
5.sedia untuk pematerian aliran semula
6.pematerian aliran semula dilakukan
7.bersedia untuk AOI
8.Proses pemeriksaan AOI
9.penempatan komponen THT
10.proses pematerian gelombang
11.Perhimpunan THT selesai
12.Pemeriksaan AOI untuk pemasangan THT
13.pengaturcaraan IC
14.ujian fungsi
15.Semakan dan Pembaikan QC
16.Proses salutan konformal PCBA
17.Pembungkusan ESD
18.Sedia untuk Penghantaran
