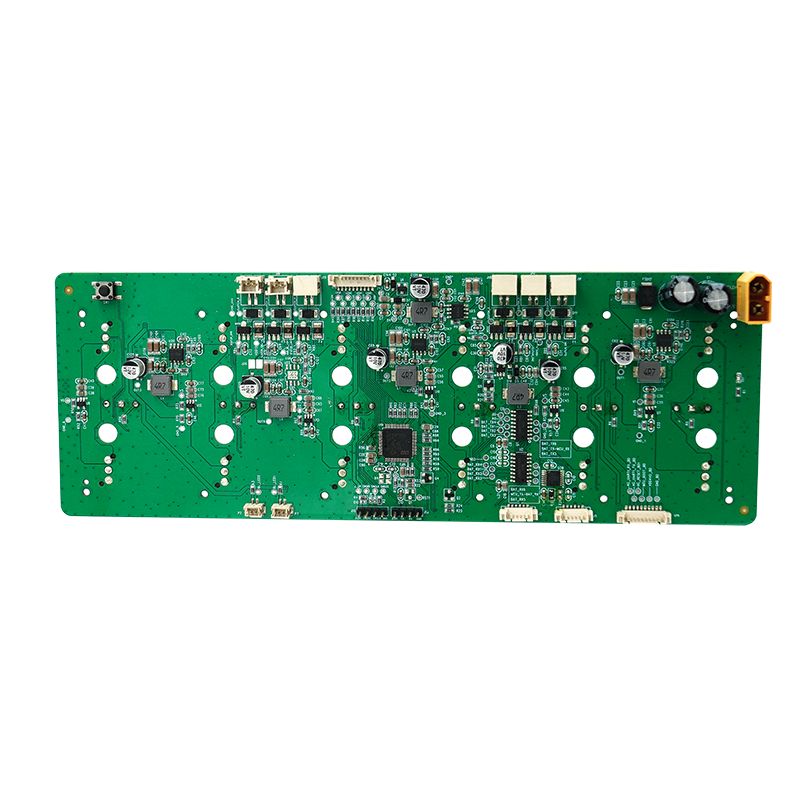

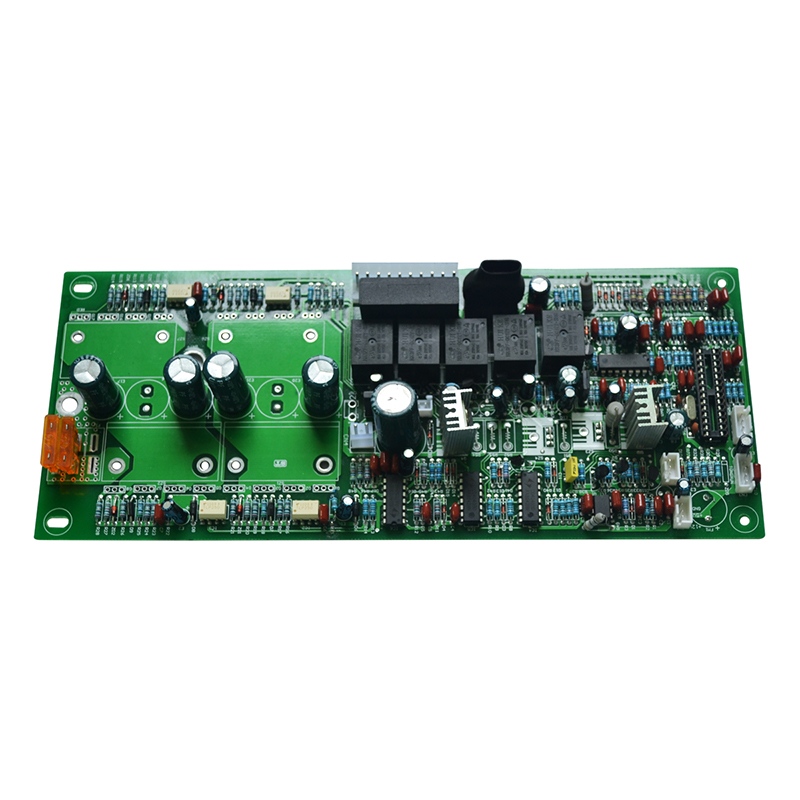

Pistol urut PCBA

Apakah Prosedur untuk Menghasilkan Pistol Urut PCBA: Panduan Pengilangan 20 Tahun

Pistol urut Pengeluaran PCBA memerlukan pengendalian arus tinggi, kawalan motor tanpa berus dan keselamatan pengguna. Selepas dua dekad mengeluarkan elektronik pemacu motor, saya telah melihat reka bentuk terlalu panas, kehilangan kelajuan di bawah beban, atau mencipta bahaya bateri. Prosedur langkah demi langkah ini merangkumi keseluruhan aliran kerja pengeluaran daripada pemilihan komponen hingga ujian akhir.

Aliran Pengeluaran Standard untuk Pistol Urut PCBA

Setiap pistol urut PCBA mengikut urutan 9 langkah. Melangkau mana-mana langkah meningkatkan kadar kegagalan medan.

Langkah 1 – Perolehan Komponen dan Pemeriksaan Masuk

Ujian: Sampel 50 MOSFET daripada setiap lot. Ukur Rds(on) pada 25°C dan 80°C. Tolak lot melebihi 7 mΩ pada suhu tinggi.

Langkah 2 – Stensil Tampal Pateri dan Mencetak

Kritikal: Gunakan stensil langkah – 0.12 mm tebal di bawah MOSFET, 0.10 mm di bawah MCU dan penderia. Satu ketebalan sahaja menyebabkan sama ada terbuka atau jambatan.

Langkah 3 – Perhimpunan dan Aliran Semula SMT

• Tertib penempatan: Penderia dewan → pasif → MOSFET → MCU → penyambung
• Profil aliran semula: Puncak 245°C selama 10 saat (tanpa plumbum)
• Suasana nitrogen – Diperlukan untuk pakej QFN (MCU, pemandu pintu)
• Pemeriksaan sinar-X – Wajib untuk memeriksa kekosongan di bawah pad MOSFET (kosong < 20%)

Langkah 4 – Pematerian Terpilih untuk Komponen Lubang Melalui

Pistol urut PCBA selalunya memerlukan bahagian lubang tembus untuk kekuatan mekanikal:

Jangan mengalirkan semula bahagian melalui lubang. Badan plastik mereka cair dalam ketuhar 245°C.

Reka Bentuk Litar Pemacu Motor untuk Pistol Urut PCBA

Bahagian pemacu motor menentukan pengendalian arus gerai dan masa penggunaan bateri.

Pemacu Motor Tanpa Brushless DC (BLDC) Tiga Fasa

Reka bentuk terma: Setiap MOSFET melesap sehingga 2W pada 20A. Gunakan vias terma (9 setiap MOSFET) yang menyambung ke tuangan tembaga bawah (minimum 2 oz).

Pengurusan Kuasa untuk Bateri dan Pengecasan

Keselamatan kritikal: Gunakan dua laluan perlindungan arus lebih bebas – satu dalam pemandu pintu, satu dalam IC perlindungan bateri. Satu kerosakan tidak boleh membenarkan motor berjalan tanpa arahan.

Pengaturcaraan dan Penentukuran Perisian Tegar

Tiada pistol urut PCBA meninggalkan pengeluaran tanpa penentukuran penuh.

Urutan Pengaturcaraan

1. Denyar pemuat but – melalui SWD atau UART (5 saat)
2. Pemalar penentukuran – disimpan dalam denyar EEPROM atau MCU
3. Jadual carian kelajuan – tugas PWM lwn RPM sasaran (12 mata)
4. Ambang pengesanan gerai – had semasa ditetapkan kepada 22A ± 1A

Parameter Penentukuran Disimpan Setiap Papan

Mengapa penentukuran penting: Tanpa penentukuran Dewan per-papan, motor menghasilkan rengekan yang boleh didengar pada kelajuan rendah. Pengguna menolak pistol urut yang berbunyi rosak.

Pemasangan dan Integrasi Mekanikal

PCBA tidak berguna jika ia tidak sesuai dengan pemegang atau menghilangkan haba.

Sinki Haba dan Antara Muka Terma

Ujian: Jalankan pistol urut PCBA pada 2800 RPM selama 30 minit. Suhu kotak MOSFET mesti kekal di bawah 85°C.

Abah-abah Wayar dan Pelega Terikan Penyambung

• Wayar bateri – Dipateri kemudian digam dengan silikon (menghalang keletihan fleksibel)
• Wayar fasa motor – Penyambung JST dengan selak pengunci (minimum 20 kitaran)
• Kabel lentur butang – Penyambung ZIF, pic 0.5 mm, digam selepas dimasukkan

Ujian Pengeluaran dan Kawalan Kualiti

Setiap pistol urut PCBA mesti lulus lima ujian ini sebelum dipasang.

Ujian Burn-in dan Getaran

Sampel 5% pengeluaran untuk:

• 6 jam pada 2400 RPM – pantau suhu MOSFET melalui sensor MCU
• Getaran rawak – 5 Grms, 30 minit (meniru alat yang dijatuhkan)
• Kitaran caj-nyahcas – 3 kitaran (mengesahkan IC perlindungan)

Soalan Lazim – Soalan Lazim Mengenai Pengeluaran PCBA Pistol Urut

S1: Apakah yang menyebabkan pistol urut PCBA kehilangan kuasa di bawah tekanan badan?

A: Punca utama adalah kekuatan pemacu pintu yang tidak mencukupi untuk MOSFET sisi tinggi. Apabila tekanan meningkatkan beban motor, pengawal BLDC cuba meningkatkan arus. Jika kapasitor bootstrap (yang menggerakkan pemacu get sebelah tinggi) bersaiz kecil, voltan get jatuh di bawah ambang MOSFET, meningkatkan Rds(on) daripada 4 mΩ kepada 20 mΩ. Ini mewujudkan gelung lari terma:

Penurunan voltan → pemacu pintu bawah → rintangan lebih tinggi → lebih haba → peningkatan rintangan selanjutnya

Pembaikan memerlukan tiga perubahan pada pistol urut PCBA:

1. Nilai kapasitor Bootstrap – Gunakan minimum 220 nF (banyak reka bentuk menggunakan 47 nF). Kira berdasarkan cas get: C_boot = (Q_g × 10) / ΔV. Untuk MOSFET biasa (Q_g = 30 nC), 220 nF memberikan margin selamat.
2. Arus puncak pemacu gerbang – Pilih pemacu dengan keupayaan sink/sumber 1.5A (cth., DRV8320). Pemacu yang lemah (0.5A) tidak boleh mengecas semula penutup bootstrap semasa kitaran tugas PWM tinggi.
3. Diod Bootstrap – Gunakan diod ultrafast (trr < 50 ns). Standard 1N4148 mempunyai pemulihan 4 ns tetapi hanya rating 100 mA – tidak mencukupi untuk PCBA pistol urut yang berjalan pada 20 kHz PWM. Tukar kepada BAS3007 (1A, 10 ns).

Selepas pengubahsuaian ini, arus gerai kekal stabil pada 22A walaupun dengan 15 kg tekanan badan yang dikenakan.

S2: Bagaimanakah cara saya menghalang pencetus palsu IC perlindungan bateri pada pistol urut PCBA?

J: Pencetus palsu berlaku apabila hingar tukar motor berpasangan ke dalam talian deria semasa IC perlindungan bateri. Pensuisan fasa motor BLDC menghasilkan pancang arus 1 µs sehingga 50A – terlalu pantas untuk IC perlindungan membezakan daripada litar pintas. Tiga pembetulan perkakasan menyelesaikannya:

Penapis laluan rendah pada input deria – Pasang penapis RC (10Ω + 1 µF seramik) terus pada pin CS+ IC perlindungan. Kekerapan sudut = 16 kHz. Ini melepasi arus purata (20–30A) tetapi menyekat pancang pengubahsuaian 200 kHz.

Tanah perintang deria berasingan – Jalankan jejak Kelvin khusus dari terminal negatif perintang shunt ke pin CS- IC perlindungan. Jangan kongsi tanah ini dengan arus sumber MOSFET. Malah 1 mΩ jejak kongsi menghasilkan 50 mV isyarat palsu pada 50A.

Pelarasan pemasa tunda – Programkan kelewatan arus lebih IC perlindungan kepada 100 µs (dengan andaian IC anda menyokongnya). Kebanyakan reka bentuk PCBA pistol urut menggunakan kelewatan 10 µs daripada reka bentuk rujukan bateri. Lonjakan komutasi berlangsung hanya 2–3 µs. Kelewatan 100 µs mengabaikannya semasa masih bertindak balas kepada seluar pendek sebenar (tempoh >50 µs).

Uji dengan osiloskop: Probe CS+ semasa motor berjalan pada beban maksimum. Pancang mesti kekal di bawah ambang perjalanan IC perlindungan (biasanya 50 mV untuk shunt 50A). Jika pancang melebihi ambang, tingkatkan kapasiti penapis kepada 2.2 µF.

S3: Apakah prosedur yang betul untuk memprogramkan pelbagai papan PCBA pistol urut dalam pengeluaran?

J: Prosedur pengaturcaraan pengeluaran empat peringkat menghalang percampuran dan mengurangkan masa pengaturcaraan sebanyak 75% berbanding dengan berkelip satu demi satu.

Peringkat 1 – Pengaturcaraan Pra-SMT (pilihan untuk larian besar)

Gunakan pengaturcara kumpulan (cth., Elnec BeeProg) untuk memancarkan pemuat but ke dalam MCU sebelum penempatan. Ini hanya berfungsi untuk MCU dengan denyar luaran (pakej QFN dengan pin terdedah). Tolak mana-mana cip yang gagal pengesahan – lebih murah daripada mengolah semula papan yang diletakkan.

Peringkat 2 – Pengaturcaraan dalam sistem selepas SMT

Letakkan lekapan pin pogo pengaturcaraan (6 pin: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Gunakan pengaturcara berbilang saluran (8 atau 16 papan serentak). Masa sasaran: 45 saat setiap papan termasuk pengesahan.

Peringkat 3 – Stesen penentukuran (paling kritikal)

Selepas pengaturcaraan, alihkan papan ke lekapan penentukuran yang mengandungi motor pistol urut sebenar dengan pengekod optik. Lekapan menjalankan setiap pistol urut PCBA melalui:

• Penjajaran dewan (melaraskan sudut elektrik secara automatik)
• Kelinearan kelajuan (merekodkan jadual PWM vs RPM)
• Had semasa (meningkatkan beban sehingga 22A perjalanan)

Simpan 12 pemalar penentukuran ini dalam sektor denyar MCU yang dilindungi. Papan tanpa penentukuran menghasilkan tanjakan laju yang tidak konsisten.

Peringkat 4 – Kebolehkesanan

Cetak kod Matriks Data 2D pada setiap PCBA yang mengandungi:

• Kod tarikh pengeluaran (YYWW)
• Checksum penentukuran
• Nombor lot MOSFET (daripada pemeriksaan masuk)

Imbas kod ini semasa pemasangan terakhir. Jika kegagalan medan berlaku, anda boleh menjejak ke kumpulan komponen tertentu dan mengolah semula unit yang terjejas sahaja.

Sasaran Hasil Pengeluaran untuk Pistol Urut PCBA

Pistol urut yang dihasilkan dengan betul PCBA menyampaikan 2800 RPM di bawah beban, dimatikan pada gerai dalam 500 ms, dan bertahan 500 kitaran pengecasan. Ikuti prosedur ini, audit setiap langkah dan produk anda akan mengatasi pesaing yang melangkau penentukuran atau kurang menentukan pemacu pintu.
