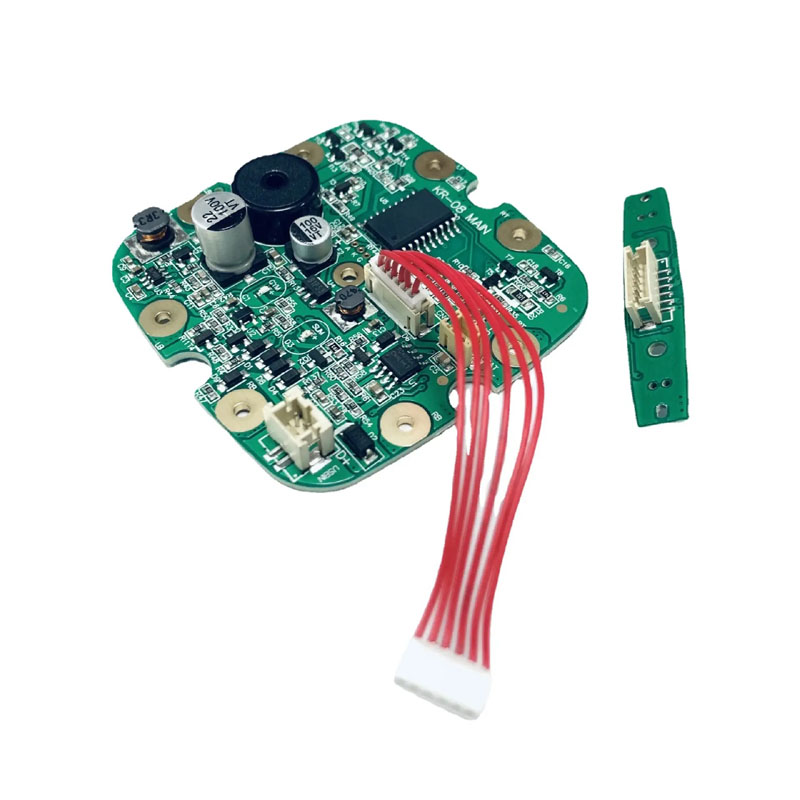

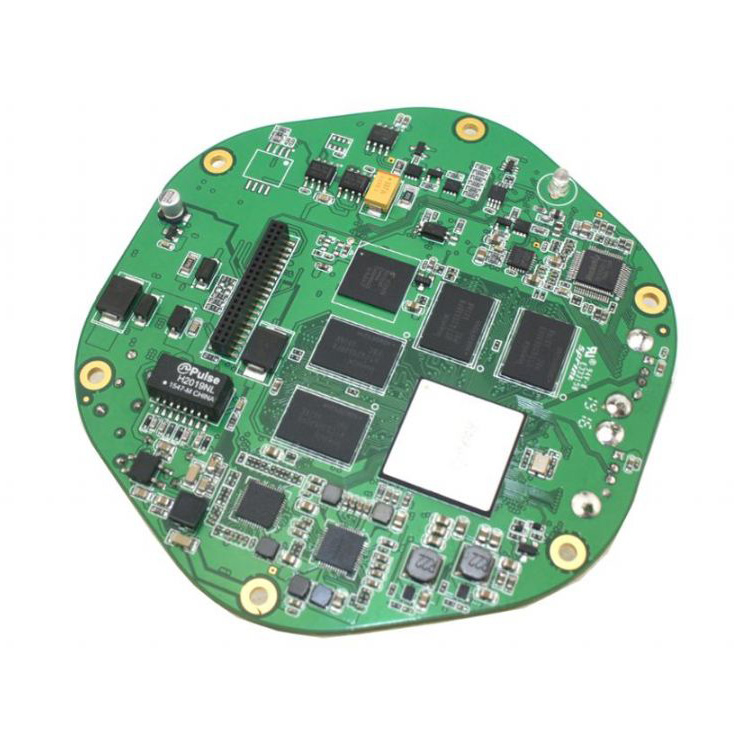

Pengupas air PCBA

Tuntutan dan Klasifikasi Alam Sekitar

Pengupas air beroperasi dalam persekitaran bilik mandi yang melampau yang dicirikan oleh percikan air langsung, wap ambien yang tinggi dan pendedahan kimia yang agresif, seperti ubat gigi dan sisa ubat kumur. Elektronik standard cepat tunduk kepada kakisan, arus bocor parasit dan litar pintas elektrik dalam keadaan ini.

Penyelesaian PCBA kejuruteraan kami dibina khusus untuk menahan tekanan persekitaran yang teruk ini, menjamin kitaran hayat produk operasi 3 tahun yang boleh dipercayai.

Pengurangan Risiko Substrat

Pensijilan Diperlukan Terbina Dalam: Semua fabrikasi PCBA flosser air mematuhi peraturan perkakas yang dimandatkan secara global: IEC 60335-1 (Keselamatan Perkakas Rumah Tangga), UL 60730-1 (Kawalan Elektrik Automatik), Perlindungan Ingress Minimum IPX4/IPX7 dan standard rintangan kimia REACH / RoHS.

Pemilihan Laminasi Asas dan Seni Bina Tembaga

Pemilihan lamina asas mentakrifkan integriti PCBA jangka panjang di bawah pendedahan kelembapan berterusan. Standard FR-4 mudah menyerap wap air melalui tepi papan potong mentah dan disalut melalui tong, membawa kepada litar pintas Filamen Anodik Konduktif (CAF) bencana dalam tempoh 12 bulan.

Gred Laminat Berbanding

• Standard FR-4: Penyerapan Air 0.10%–0.20%, TG 130°C–140°C. Sesuai untuk kawasan kering sahaja. Elakkan untuk aplikasi flosser air kerana ia mencetuskan kegagalan CAF yang cepat.

• TG FR-4 Tinggi [Pemilihan Teras Kami]: Penyerapan Air 0.08%–0.12%, TG 170°C. Pilihan ideal untuk profil lembapan yang lembap dan terputus-putus.

• TG FR-4 Tinggi Bebas Halogen [Disyorkan]: Penyerapan Air 0.05%–0.08%, TG 150°C. Binaan mesra alam dengan daya tahan lembapan yang sangat baik.

• Polimida: Penyerapan Air 0.02%–0.04%, TG 250°C. Pilihan premium untuk pendedahan basah kekal atau zon lentur tegar.

Berat Tembaga dan Spesifikasi Penyaduran

• Kuprum Lapisan Luar: Minimum 1 oz (35 µm) untuk memberikan margin anti-karat yang dioptimumkan.

• Kuprum Lapisan Dalam: Minimum 0.5 oz (18 µm) untuk menjamin integriti isyarat terhadap gangguan motor dalaman.

• Lubang Tembus Bersalut (PTH): Ketebalan penyaduran kuprum minimum 25 µm di dalam tong untuk membentuk kedap lembapan kedap udara.

• Kemasan Permukaan: Menggunakan ENIG (Emas Perendaman Nikel Tanpa Elektronik) dengan ketat. Kami mengharamkan sepenuhnya HASL (Hot Air Solder Leveling) untuk PCBA flosser air kerana aloi plumbum timah yang terdedah menghakis dalam wap ubat kumur dalam masa 90 hari.

Susunan Lapisan dan Reka Bentuk Mekanikal

Bergantung pada seni bina produk anda, kami menyampaikan konfigurasi berbilang lapisan yang disesuaikan untuk melawan bunyi pam frekuensi tinggi (EMI) dan had jarak struktur:

• Peringkat Asas (Butang dan Pam Sahaja): Dirumus pada substrat 2 Lapisan Tinggi TG FR-4 yang dioptimumkan, mengimbangi kecekapan kos dengan pertahanan kelembapan industri gred tinggi.

• Peringkat Pintar/Premium (Penderia Tekanan, Paparan LCD/LED, Bluetooth, Pengecasan Pantas USB-C): Dicipta dengan Timbunan 4 Lapisan. Satah tanah pepejal dalaman dwi melindungi isyarat MCU sensitif daripada pam EMF dan bertindak sebagai blok fizikal muktamad terhadap resapan lembapan dalaman.

Ketebalan dan Integrasi Tegar-Flex

• Ketebalan 1.0 mm: Direka untuk pemegang pegang tangan padat dan ergonomik yang memerlukan ketangkasan struktur dan rintangan jatuh.

• Ketebalan 1.6 mm: Direka untuk stesen pangkalan kaunter; menawarkan ketegaran maksimum dan kadar penyebaran wap air asli yang paling rendah.

• Pengkhususan PCB Tegar-Flex: Untuk pemegang kompak ultra-premium, kami menyokong pembinaan fleksibel tegar di mana bateri bersambung melalui ekor polimida fleksibel yang dilindungi dengan penutup. Ini menghapuskan abah-abah wayar yang mudah rosak dan menaik taraf keseluruhan penarafan IPX pemasangan dengan ketara.

Dwi-Pertahanan: Salutan Konformal dan Pengedap Komponen

Salutan Konformal Selektif Robotik

Malah substrat terbaik memerlukan lapisan permukaan kedap udara untuk bertahan dalam kelembapan bilik mandi setiap hari.

• Penyemburan Automatik Berbilang Paksi Ketepatan: Talian robotik automatik kami menggunakan lapisan pelindung seragam sambil menutup kawasan yang mesti kekal tidak bersalut dengan tepat, seperti port Jenis-C, sesentuh bateri dan port buzzer.

• Pemeriksaan UV dengan Pewarna Pendarfluor 0.1%: Pewarna penunjuk UV khusus diadun ke dalam salutan, membolehkan pengimbas automatik optik berkelajuan tinggi untuk mengesahkan ketebalan minimum seragam 25 µm tanpa celah lubang jarum.

Spesifikasi Pengedap Antara Muka Tahap Komponen

1. Port USB-C: Dilengkapi dengan gasket mampatan silikon dan penutup getah, mencapai pengedap IPX4 apabila port ditutup.

2. Suis Taktil: Terlalu acuan dengan but getah yang teguh di atas kubah untuk memukul pertahanan masuk setempat IPX5.

3. Penyambung Pam: Ditutup sepenuhnya melalui isian kompaun pasu epoksi untuk perlindungan tenggelam sementara IPX7 yang lengkap.

4. Pin Sentuhan Mengecas (Pin Pogo): Ditentukan dengan ketat dengan penyaduran emas berat minimum 30 µ inci (Emas Keras) dan pengedap cincin-O. Pin standard bersalut nikel terhakis dan gagal dalam tempoh 6 bulan selepas pengecasan harian di bilik mandi basah. Tab emas berat kami menahan 20,000 kitaran sambungan basah tanpa degradasi rintangan sentuhan.

Aliran Pengujian Kualiti Pengeluaran yang Ketat

Setiap lot pengeluaran PCBA floser air Unixplore mesti lulus siri pemeriksaan kualiti simulasi kelembapan intensif sebelum penghantaran:

1. Rendam Persekitaran Kelembapan: 48 jam pada 40°C dan 93% RH (tidak pemeluwapan). Kriteria lulus: Tiada pengoksidaan yang kelihatan; Rintangan Penebat (IR > 10 MΩ) antara mana-mana dua rangkaian.

2. Ujian Semburan Air IPX4: 10 minit semburan tiub berbilang sudut berayun berterusan untuk mengesahkan kemasukan cecair sifar di bawah lapisan salutan.

3. Pemeriksaan Penebat Voltan Tinggi: Penggunaan 500V DC antara terminal bateri utama dan satah tanah untuk mengesahkan IR > 50 MΩ rendaman selepas kelembapan.

4. Pengesahan Fungsian Selepas Tekanan: Penggerakan pam kitaran penuh di bawah beban. Sifar mikro-pengawal (MCU) set semula, masa gagap, atau permulaan palsu diterima.

Soalan Lazim Kejuruteraan dan Taklimat Teknikal

Bolehkah saya menggunakan FR-4 standard untuk PCBA flosser air jika saya menggunakan lapisan tebal salutan konformal untuk mengurangkan kos?

A: Sama sekali tidak. Ini adalah perangkap pembuatan biasa yang membawa kepada kadar pulangan lapangan yang tinggi. Salutan konformal tidak boleh menutup tiga laluan kritikal:

1. Tidak Bersalut Melalui Tong: Wap air bergerak secara sisi ke dalam anyaman gentian kaca dalam FR-4 standard melalui tindakan kapilari, mencapai pad komponen dari bawah. Selepas kitaran kelembapan berulang, sisa garam konduktif putih terbentuk, komponen merapatkan.

2. Tepi Dihala (Edge Wicking): Penghalaan papan meninggalkan tepi lamina mentah terdedah. Ketegangan permukaan menyebabkan salutan ditarik ke belakang dari sudut tajam, meninggalkan celah mikro 0.5 mm di mana wap bilik mandi masuk.

3. Bahagian Bawah Komponen: Salutan meliputi cangkerang luar tetapi tidak dapat menembusi dengan sempurna di bawah kapasitor dan perintang SMT berprofil rendah. Kelembapan yang terperangkap menghidrolisis sisa-sisa fluks, mewujudkan pencemaran ionik yang menyebabkan permulaan pam secara spontan dan tidak digerakkan.

   Penyelesaian Kami: High TG FR-4 dengan ENIG dan pendispensan epoksi manik tepi menyediakan perlindungan tiga lapisan yang mudah bertahan selama 3 tahun dalam 95% RH.

Rakan Kongsi EMS Turnkey Anda: Uniexplore Electronics

Apabila memilih pembekal PCBA flosser air, kebolehpercayaan kejuruteraan jangka panjang dan kawalan kualiti yang ketat adalah kritikal. Unixplore Electronics menyediakan keupayaan termaju dan infrastruktur perindustrian untuk menghidupkan reka bentuk anda dengan lancar:

l Perkhidmatan EMS Turnkey Sehenti: Kami menguruskan keseluruhan kitaran hayat produk anda, daripada pengoptimuman skematik dan semakan DFM komponen kepada pemerolehan alat ganti global, pemasangan SMT dan DIP, pengaturcaraan perisian tegar, ujian berfungsi (FCT), salutan konform automatik, pembinaan kotak akhir dan pembungkusan khusus.

l Piawaian Kualiti Diperakui: Keseluruhan ekosistem pembuatan kami diperakui ISO 9001:2015, dan semua amalan pemasangan elektronik mematuhi piawaian IPC-A-610E antarabangsa, menghapuskan risiko sambungan pateri sejuk atau salah jajaran komponen.

l Kuasa Pengeluaran Dalaman Termaju: Kami mengendalikan kilang pembuatan anti-statik seluas lebih 3,000 meter persegi, disokong oleh 20 pakar R&D dan jurutera proses. Ciri kemudahan kami:

1. 6 Barisan Pengeluaran Yamaha SMT Berkelajuan Tinggi

2. 4 Talian Pemasangan DIP Ketepatan dengan Pemterian Gelombang

3. 2 Bilik Ujian Burn-In / Penuaan Khas

4. 2 Bilik Ujian Haba Lembap Bergantian Suhu Tinggi dan Rendah, memastikan semua ujian pengesahan alam sekitar dilakukan secara menyeluruh secara dalaman.

l Penskalaan Pesanan Fleksibel (Tiada MOQ): Rangka kerja pengeluaran tangkas kami dioptimumkan untuk menyokong pertumbuhan anda. Kami mengekalkan dasar Tanpa Kuantiti Pesanan Minimum (Tiada MOQ) yang ketat, membolehkan kami mengendalikan ujian prototaip pantas, larian perintis kecil dan volum pengeluaran besar-besaran yang besar dengan ketepatan elit yang sama.

l Jangkauan dan Komunikasi Global: Pasukan jualan teknikal antarabangsa kami fasih sepenuhnya dalam bahasa Inggeris, Perancis, Rusia dan Arab. Dengan pengalaman mendalam yang melayani pasaran mewah, termasuk Eropah Barat (35%), Amerika Utara (20%) dan Oceania (20%), kami memahami sepenuhnya piawaian pematuhan keselamatan elektronik penjagaan diri secara global.

Hubungi Kami Hari Ini: Hantar reka bentuk PCB flosser air tersuai anda, senarai BOM, atau pertanyaan DFM ke meja kejuruteraan kami. Pasukan kami akan menyediakan analisis kebolehkilangan yang komprehensif dan sebut harga turnkey yang dioptimumkan dalam masa 24 jam.
