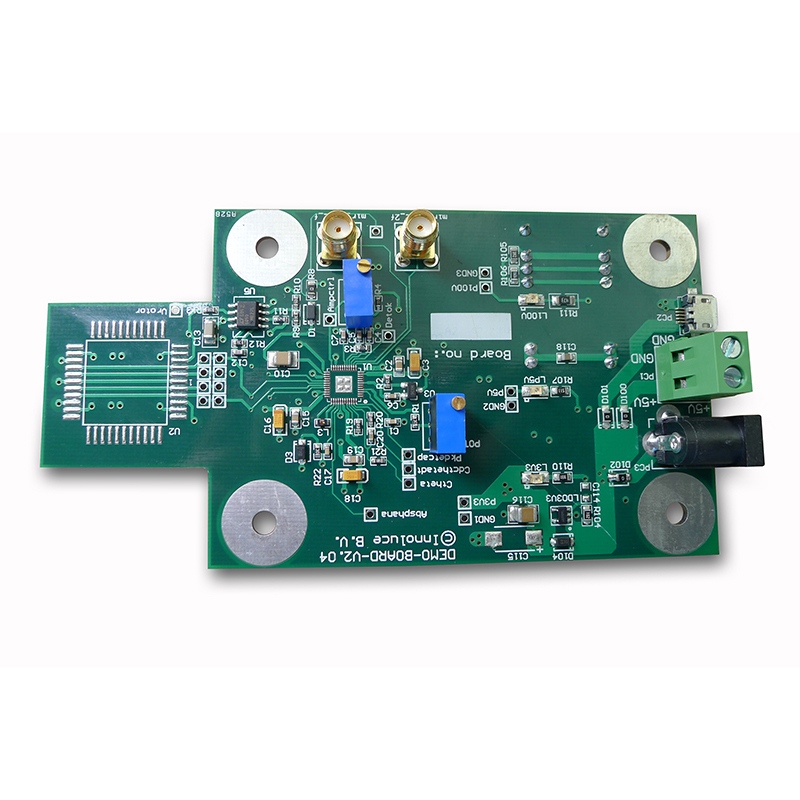

Keperluan Kebolehpercayaan Teras untuk Baby Monitor PCBA
Kebolehpercayaan bermula dengan spesifikasi. Jangan meneka keadaan bilik bayi.
Parameter Persekitaran dan Operasi
Parameter Diperlukan SpesifikasiMengapa Ia PentingSuhu operasi0°C hingga 45°CPemanas ursery dan tingkap terbuka Toleransi kelembapan10%--90% tidak pemeluwapanPelembab dan air liurMasa jalan berterusan 72 jam minimumIbu bapa lupa untuk mengecasJatuhkan survival1.5 m ke atas permaidaniUnit buang kanak-kanak berhampiran crib bayiLow EMILow<1%

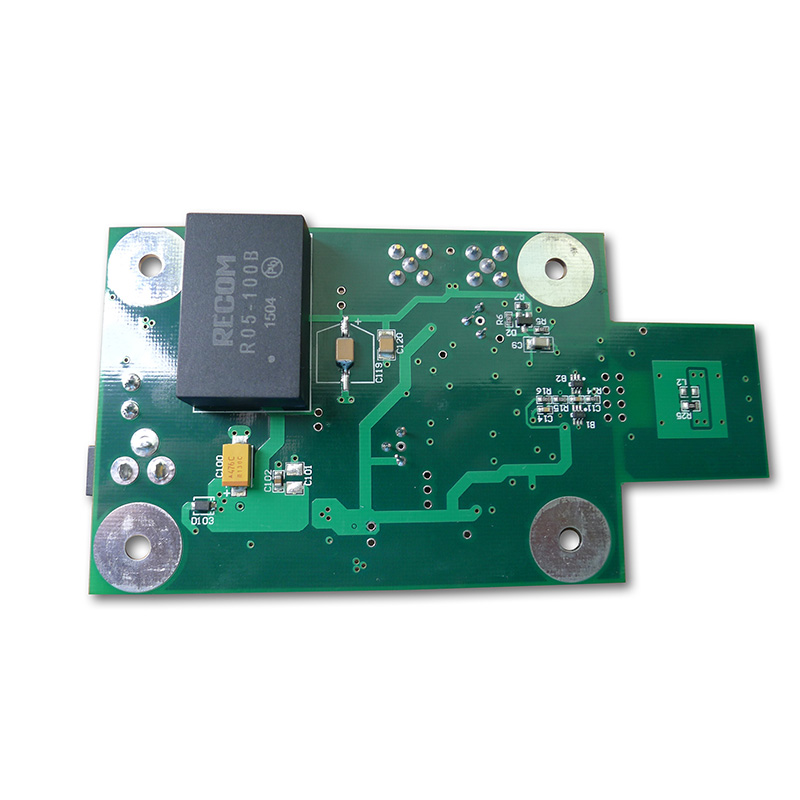

Seni Bina Kuasa untuk Operasi 24/7
Rel KuasaCiri KebolehpercayaanKomponenBateri Pengecas linear dengan peraturan termaMencegah kebakaran litium3.3V digitalDC-DC (pensuisan 2 MHz)Mengekalkan hingar di atas jalur audio3.0V RFUBunyi rendah LDO (10 µVrms)Tiada taji pada 2.4 GHz1.8V terasLDO dengan perlindungan arus pendekMCUL
kritikal: Tambah supercapacitor (0.47F, 5.4V) selepas IC perlindungan bateri. Ini membolehkan 10 saat rakaman selepas penutupan bateri rendah.
Pemilihan Komponen untuk MTBF Tinggi
Masa Min Antara Kegagalan (MTBF) untuk PCBA monitor bayi hendaklah melebihi 50,000 jam. Di bawah adalah pilihan yang terbukti.
Cipset dan Antena Tanpa Wayar
Pilih chipset dengan:
- PA bersepadu(kuasa output ≤ +10 dBm untuk memenuhi piawaian keselamatan bayi)
- Dengar-sebelum-cakap(elakkan gangguan dengan telefon tanpa wayar)
- Kekerapan melompat(40+ saluran)
Chipset FamilyKelebihan Kelemahan Siri nRF52 Nordic Arus tidur rendah (0.5 µA)Jalur lebar video terhad Makmal Silikon EFR32ADC yang sangat baik untuk audio Pakej yang lebih besar (QFN48)Texas Instruments CC26xx-40°C hingga +85°C rating Memerlukan balun luaran
Pilihan antena: Gunakan antena F terbalik berliku (MIFA) pada tepi PCBA. Pastikan kelegaan 10 mm daripada objek logam (magnet pembesar suara, pek bateri).
Input dan Pemprosesan Audio
Spesifikasi Komponen Nota KebolehpercayaanMikrofonMEMS, -38 dBV sensitivitiPenutup silikon untuk rintangan air liurPreamplifierGain 40 dB, hingar < 5 nV/√HzAC-digandingkan dengan 0.1 Hz HPF (alih keluar gemuruh)Ambang VOXBoleh laras daripada -40 hingga -30 dBesis chatteringSpeaker ampClass-D, 1.5 W ke dalam manik 8ΩFerrite pada petunjuk output (kurangkan EMI)
Penderiaan Suhu (Ciri Keselamatan Kritikal)
Letakkan termistor (NTC, 10 kΩ pada 25°C) pada PCBA unit bayi berhampiran IC pengecasan. Perisian tegar mesti:
- Log suhu setiap 30 saat
- Matikan pengecasan pada 50°C
- Hantar amaran wayarles kepada unit induk pada 45°C

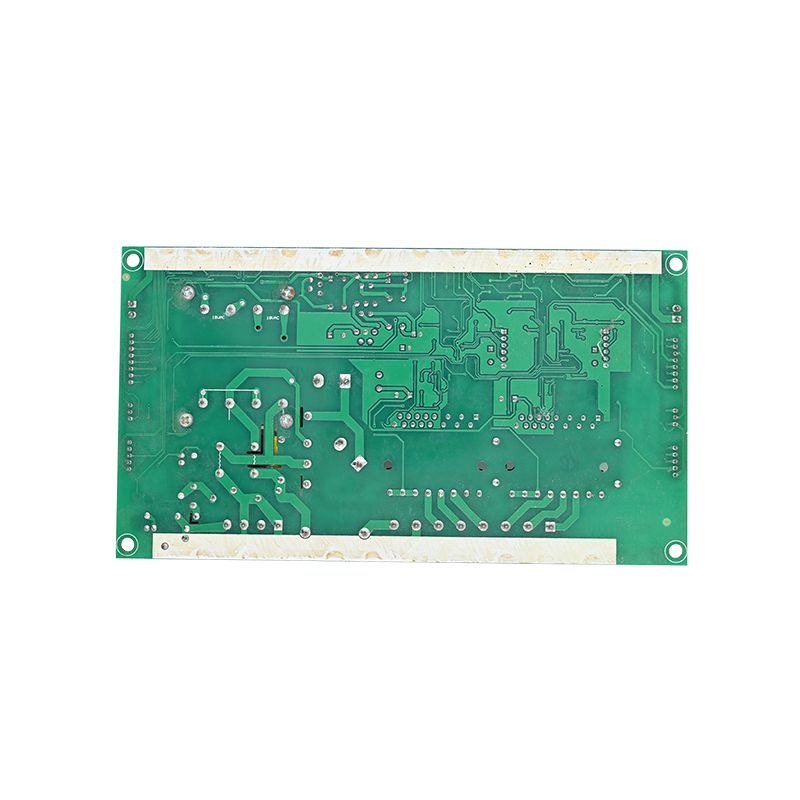

Susun Atur PCB untuk Kebocoran RF Rendah dan Kualiti Audio
PCBA monitor bayi yang bising menyebabkan statik dan keciciran. Ikut peraturan ini.
Timbunan Lapisan dan Pembumian
LapisanFunctionConstraintTopRF (suapan antena, chipset)Pandu gelombang Coplanar dengan groundInner 1Ground berterusanTiada belahan di bawah bahagian RFInner 2Power (3.3V, 1.8V)Pulau di bawah setiap LDOBottomAudio, butang, LEDJauhkan jejak digital daripada input mikrofon
peraturan: Letakkan kapasitor 0.1 µF pada setiap pin kuasa. Gunakan saiz 0402 untuk kearuhan rendah.
Pengasingan Tanah Audio
Tanah digital dan tanah analog mesti bertemu pada satu titik di bawah codec. Gunakan manik ferit (600Ω pada 100 MHz) antara satah tanah tetapi hanya selepas mengesahkan tiada gelung tanah.
Semak dengan osiloskop: Siasatan keluaran mikrofon semasa menghantar RF. Bunyi hendaklah kekal di bawah 2 mV puncak ke puncak.
Senarai Semak Pengesahan dan Pensijilan
Sebelum pengeluaran, uji setiap bayi monitor PCBA terhadap enam piawaian ini.
Kriteria UjianKaedah Lulus/GagalAudio tercicirBerjalan 30 meter jauhnya dengan 3 dinding< 3 keciciran seminit berpanjangan >100 msWaktu jalan bateri VOX berterusan pada 65 dB SPL> 70 jam untuk bateri 2000 mAh Keselamatan pengecasan Terminal bateri pendekPCBA memasuki mod cegukan CRF, tiada komponen pintasan Wi-Fi di sisi 70°C. (2.4 GHz)Tiada penyahpekaan kekal Rintangan air liur Semburan garam pada port mikrofonAudio kembali normal selepas pengeringanLebih-nyahcasVoltan bateri 2.8VMCU mematikan RF, mengekalkan RTC
Soalan Lazim -- Soalan Lazim Mengenai PCBA Monitor Bayi Boleh Dipercayai
S1: Apakah kegagalan tersembunyi yang paling biasa dalam reka bentuk PCBA monitor bayi?
A:Bunyi mikrofonik daripada kapasitor seramik diletakkan berhampiran laluan input audio. Apabila unit bayi bergetar (daripada motor bassinet atau mainan terjatuh), penutup dielektrik kelas 2 (X7R, X5R) menjana voltan piezoelektrik sehingga 5 mV. Ini berpasangan ke dalam prapenguat mikrofon dan menghasilkan bunyi klik atau gemuruh. Penyelesaiannya adalah dua kali ganda: 1) Gunakan kapasitor C0G (NP0) untuk semua gandingan audio dan penyahgandingan dalam peringkat perolehan pertama. 2) Jika X7R tidak dapat dielakkan, putar kapasitor secara fizikal 90 darjah pada PCBA supaya tegasan mekanikal sejajar dengan arah elektrod. Sentiasa sahkan dengan jadual getaran pada 20 Hz, 1 Grms.
S2: Bagaimanakah pilihan kimia bateri mempengaruhi umur panjang PCBA monitor bayi?
A:Tiga kimia menghasilkan mod kegagalan yang sangat berbeza:
- Li-ion (18650): Ketumpatan tenaga tertinggi tetapi memerlukan pengecasan CC/CV yang tepat. Penderia pekali suhu negatif (NTC) yang hilang membawa kepada pelarian haba. Hanya gunakan dengan pek bateri yang disahkan yang mengandungi IC perlindungan.
- LiFePO4: Lebih selamat (tiada pelarian haba di bawah 150°C) dan hayat kitaran lebih lama (2000 kitaran). Walau bagaimanapun, voltan rendah (nominal 3.2V) memerlukan penukar rangsangan untuk logik 3.3V, menambah kos dan bunyi riak.
- NiMH(reka bentuk kos rendah): Sangat pemaaf tetapi mengalami kesan ingatan. PCBA mesti memasukkan litar nyahcas setiap 30 kitaran untuk menentukur semula tolok bahan api. Tanpa ini, masa jalan menurun 50% selepas 6 bulan.
Untuk PCBA monitor bayi yang boleh dipercayai, pilih LiFePO4 untuk keselamatan atau Li-ion berkualiti dengan perlindungan dwi voltan lebih (IC + PTC).
S3: Bolehkah saya menggunakan reka bentuk PCBA yang sama untuk monitor bayi audio sahaja dan video?
A:Tidak, dan mencuba ini memperkenalkan tiga masalah kebolehpercayaan khusus:
- Jalur lebar memori-- Audio sahaja memerlukan 64 kB RAM. Video memerlukan sekurang-kurangnya 2 MB untuk bingkai dimampatkan. PCBA kongsi dengan RAM luaran menambah jejak panjang yang gagal dalam ujian ESD.
- Kitaran tugas RF-- Audio memancarkan 10% daripada masa. Video menghantar 80% masa. PA 2.4 GHz yang sama menjadi terlalu panas dalam mod video, menurunkan keuntungan sebanyak 6 dB selepas 20 minit. Anda memerlukan terma melalui tatasusunan di bawah PA untuk reka bentuk video.
- Penghantaran kuasa-- Audio monitor bayi PCBA memuncak pada 200 mA. Video memuncak pada 600 mA. Susun atur PCB biasa dengan kesan kuasa nipis (0.25 mm) menyebabkan voltan meleleh yang menetapkan semula modul kamera. Reka bentuk video memerlukan jejak 0.6 mm atau penukar wang 1A yang berasingan.
Bina dua PCBA berasingan. Audio sahaja menggunakan papan 2 lapisan. Video memerlukan 4 lapisan dengan impedans terkawal.
Ujian Pengeluaran untuk Risiko Bayi Sifar
Setiap PCBA monitor bayi yang dipasang mesti lulus:
Stesen Ujian Tempoh Kriteria Penolakan Gelung balik audio10 saatTHD > 1% pada 1 kHzSimulator bateri30 saatCas semasa > 50 mA di bawah sensitiviti 3.0VRF5 saatKadar ralat paket > 1% pada -95 dBmLebih suhu60 saatSebarang titik > 60°C selepas cas penuh
Senarai Semak Semakan Reka Bentuk Akhir
ItemSkema PengesahanSemua input mempunyai perlindungan ESD (sentuhan 8 kV)BOMCKadaran voltan pepasitor ≥ 2× dijangka (cth., 10V untuk rel 5V)MekanikalTiada komponen tinggi (ketinggian > 4 mm) berhampiran kawasan cengkaman Perisian TegarPemasa pengawas menetapkan semula MCU jika VOX digantung selama > 5 minit FCC-EN 6153 Pematuhan dan keselamatan)
Mereka bentuk PCBA monitor bayi yang boleh dipercayai bermakna mengutamakan keselamatan bayi daripada pengurangan kos. Papan yang dibina dengan baik beroperasi dengan senyap melalui gigi dan tantrum. Uji dengan keadaan tapak semaian sebenar -- mesin bunyi putih, lampu malap dan ketuhar gelombang mikro. Itulah satu-satunya cara untuk mendapatkan kepercayaan ibu bapa.
