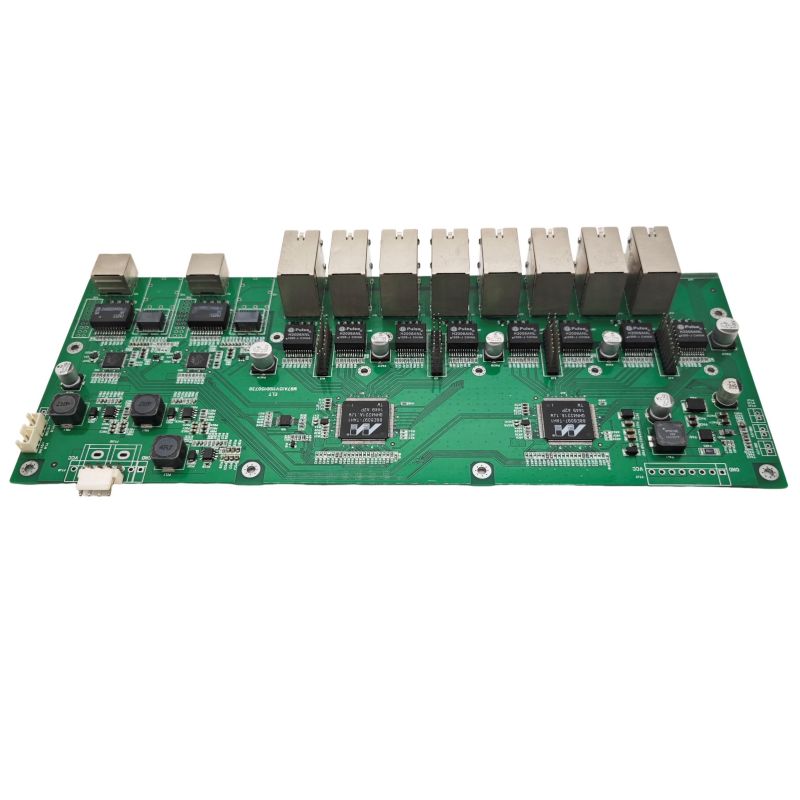

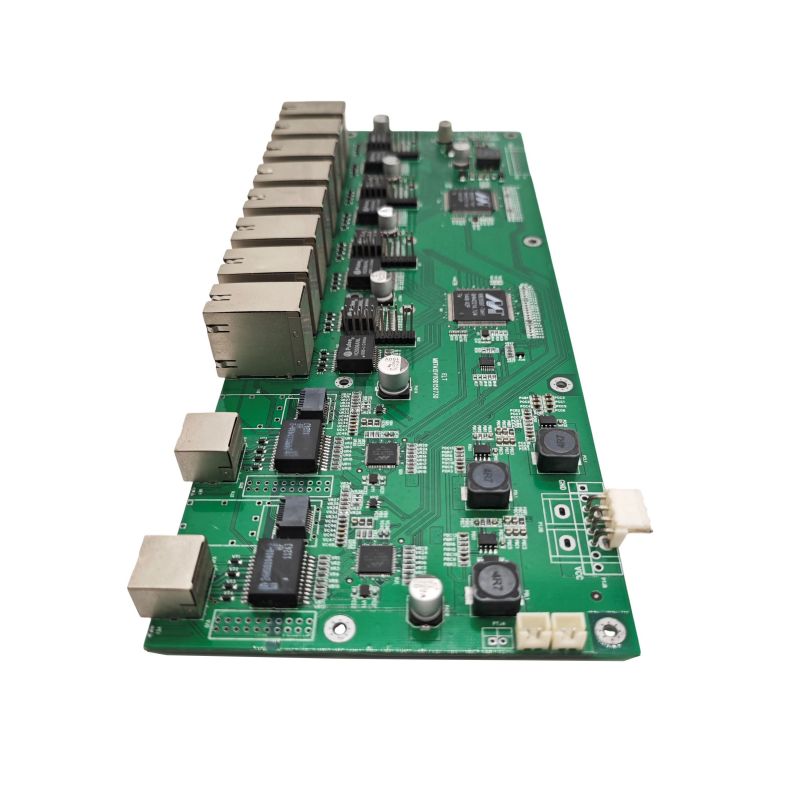

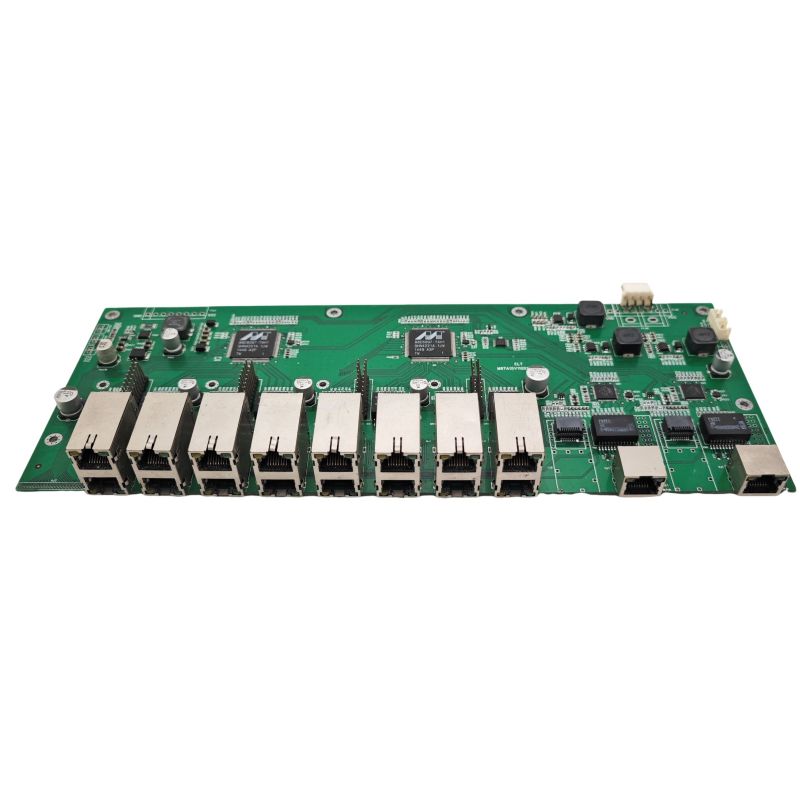

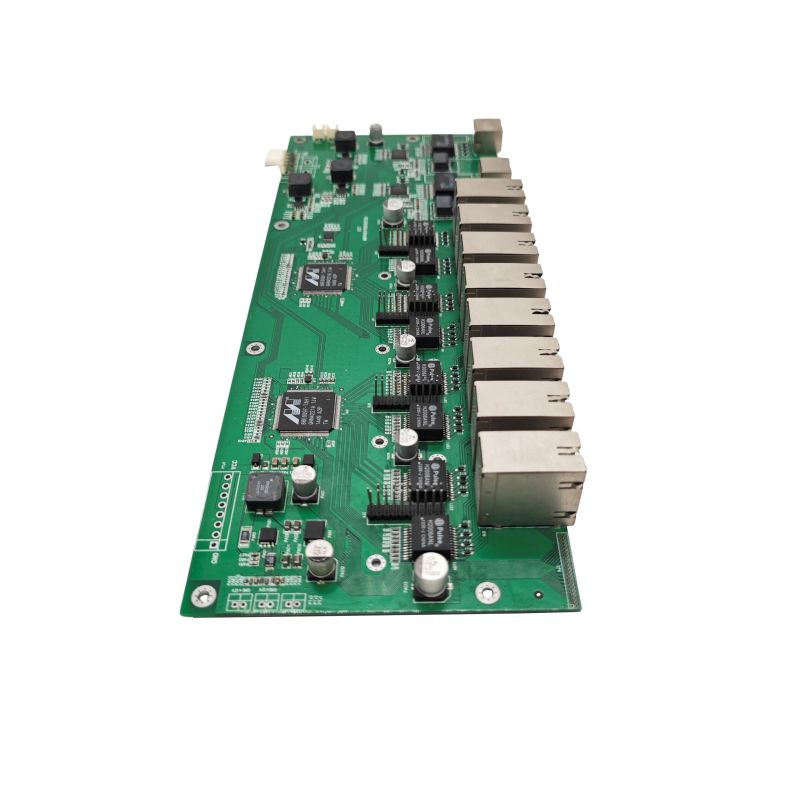

Jika anda sedang mencari pilihan komprehensif Pemancar Optik buatan ChinaPCBA, Unixplore Electronics ialah sumber utama anda. Produk mereka mempunyai harga yang sangat kompetitif dan didatangkan dengan perkhidmatan selepas jualan yang terbaik. Di samping itu, mereka secara aktif mencari perkongsian yang saling menguntungkan dengan syarikat dari seluruh dunia.
Apabila mencari kilang PCBA transceiver optik yang sesuai, anda boleh mempertimbangkan aspek berikut:
Pengalaman dan kekuatan kilang:Fahami pengalaman pemprosesan kilang dan kekuatan dalam PCBA, lihat jika ia mempunyai pasukan teknikal profesional dan peralatan canggih, dan sama ada ia mempunyai pensijilan dan kelayakan yang berkaitan.
Sistem kawalan kualiti kilang:Fahami langkah pengurusan kualiti, proses pengeluaran dan sistem pemeriksaan kualiti kilang untuk memastikan faundri boleh menghasilkan PCBA transceiver optik berkualiti tinggi seperti yang diperlukan.
Kapasiti pengeluaran kilang dan masa penghantaran:Fahami kapasiti pengeluaran dan masa penghantaran kilang untuk melihat sama ada ia memenuhi keperluan dan keperluan anda.
Perkhidmatan:Pilih kilang dengan perkhidmatan yang baik, seperti penyelenggaraan selepas jualan, dsb.
Harga:Pilih kilang dengan harga yang sesuai berdasarkan keperluan dan bajet sebenar anda.
Dari segi mencari kilang, anda boleh menyaring kilang yang berkuasa dengan mengambil bahagian dalam pameran industri, mencari di Internet, berunding dengan orang dalam industri, dll. Selepas memahami situasi asas kilang, lakukan pertukaran dan rundingan yang mendalam untuk memilih yang paling sesuai kilang. Di samping itu, kontrak perlu ditandatangani untuk menjelaskan syarat kerjasama, standard kualiti, harga dan butiran lain.
Parameter | Keupayaan |
Lapisan | 1-40 lapisan |
Jenis Perhimpunan | Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT) |
Saiz Komponen Minimum | 0201(01005 Metrik) |
Saiz Komponen Maksimum | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Jenis Pakej Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb. |
Padang Pad Minimum | 0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA |
Lebar Jejak Minimum | 0.10 mm (4 batu) |
Kelegaan Jejak Minimum | 0.10 mm (4 batu) |
Saiz Gerudi Minimum | 0.15 mm (6 batu) |
Saiz Papan Maksimum | 18 in x 24 in (457 mm x 610 mm) |
Ketebalan Papan | 0.0078 in (0.2 mm) hingga 0.236 in (6 mm) |
Bahan Papan | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb. |
Kemasan Permukaan | OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb. |
Jenis Tampal Pateri | Plumbum atau Tanpa Plumbum |
Ketebalan Tembaga | 0.5OZ – 5 OZ |
Proses Perhimpunan | Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual |
Kaedah Pemeriksaan | Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual |
Kaedah Pengujian Dalam Rumah | Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah |
Masa Pemulihan | Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari |
Piawaian Perhimpunan PCB | ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll |
1.Percetakan tampal pateri automatik
2.percetakan solderpaste selesai
3.SMT pilih dan letak
4.Selesai pemilihan dan tempat SMT
5.sedia untuk pematerian aliran semula
6.pematerian aliran semula dilakukan
7.bersedia untuk AOI
8.Proses pemeriksaan AOI
9.penempatan komponen THT
10.proses pematerian gelombang
11.Perhimpunan THT selesai
12.Pemeriksaan AOI untuk pemasangan THT
13.pengaturcaraan IC
14.ujian fungsi
15.Semakan dan Pembaikan QC
16.Proses salutan konformal PCBA
17.Pembungkusan ESD
18.Sedia untuk Penghantaran
