Penderia Gerakan PCBA

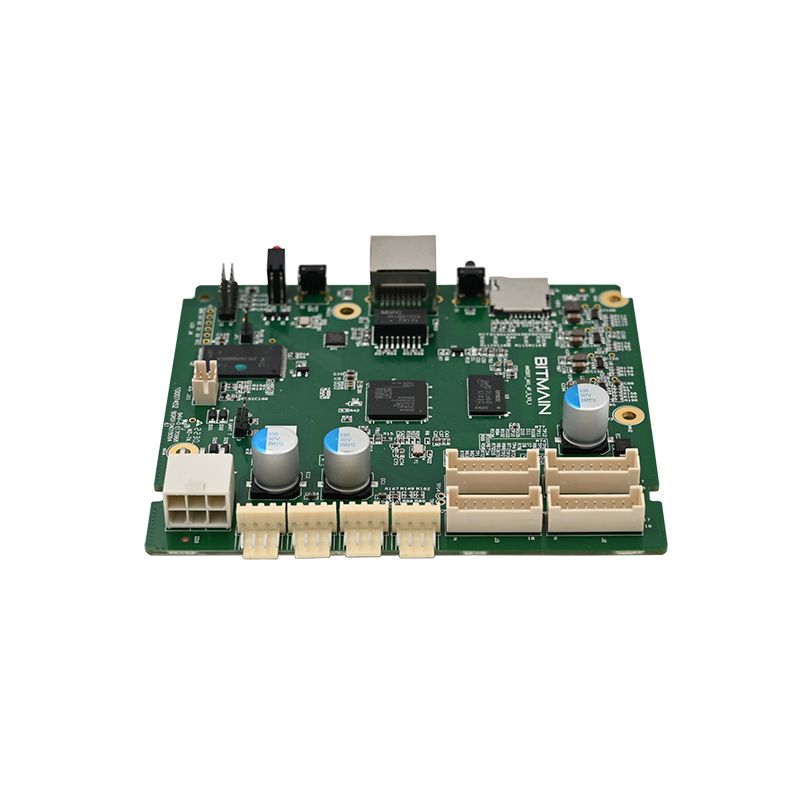

Apakah PCBA Penderia Gerakan?

Penderia gerakan PCBA ialah pemasangan papan litar bercetak yang direka khusus untuk mengesan pergerakan menggunakan transduser inframerah, gelombang mikro atau ultrasonik. Tidak seperti PCBA tujuan umum, papan penderia gerakan memerlukan penggunaan kuasa yang rendah, tindak balas bangun-dari-tidur yang cepat dan penapisan hingar untuk mengelakkan pencetus palsu.

Jurutera memilih PCBA penderia gerakan berdasarkan tiga parameter: julat pengesanan, jenis isyarat keluaran dan arus operasi. Pilihan yang salah membawa kepada penggera palsu yang kerap atau pengesanan terlepas.

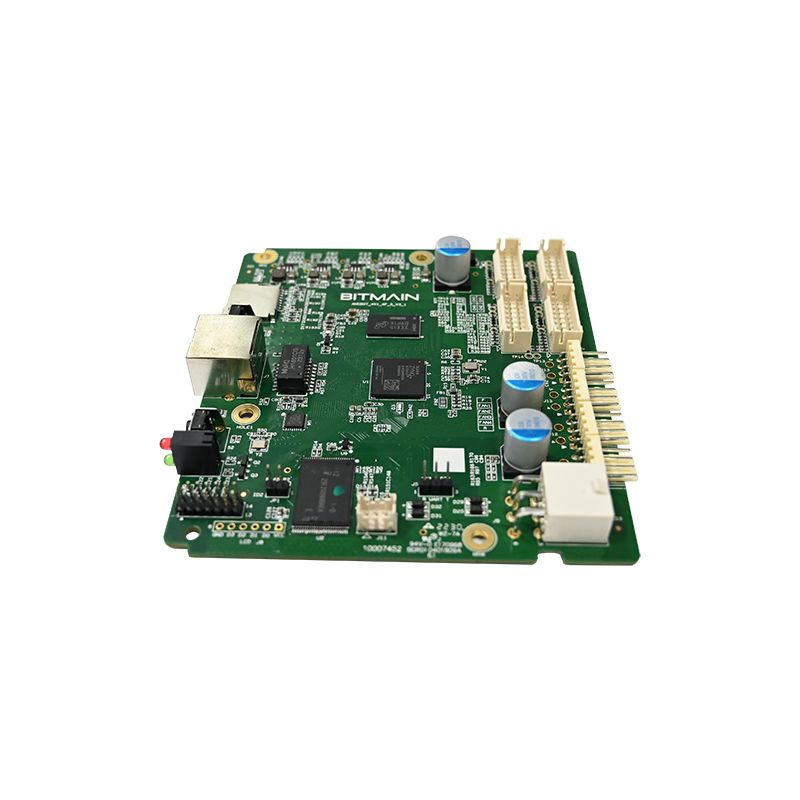

Komponen Teras PCBA Penderia Gerakan

Setiap PCBA sensor gerakan mengandungi lima blok berfungsi ini:

· Elemen penderia – PIR (piroelektrik), Doppler gelombang mikro atau transduser ultrasonik

· Hujung hadapan analog – Penguat kendalian dengan penapis laluan jalur

· Komparator – Pengesan ambang dengan histerisis

· Logik pemasaan – Masa penahanan boleh laras dan tempoh kunci keluar

· Peringkat output – Geganti, transistor atau isyarat peringkat logik

Aplikasi Biasa

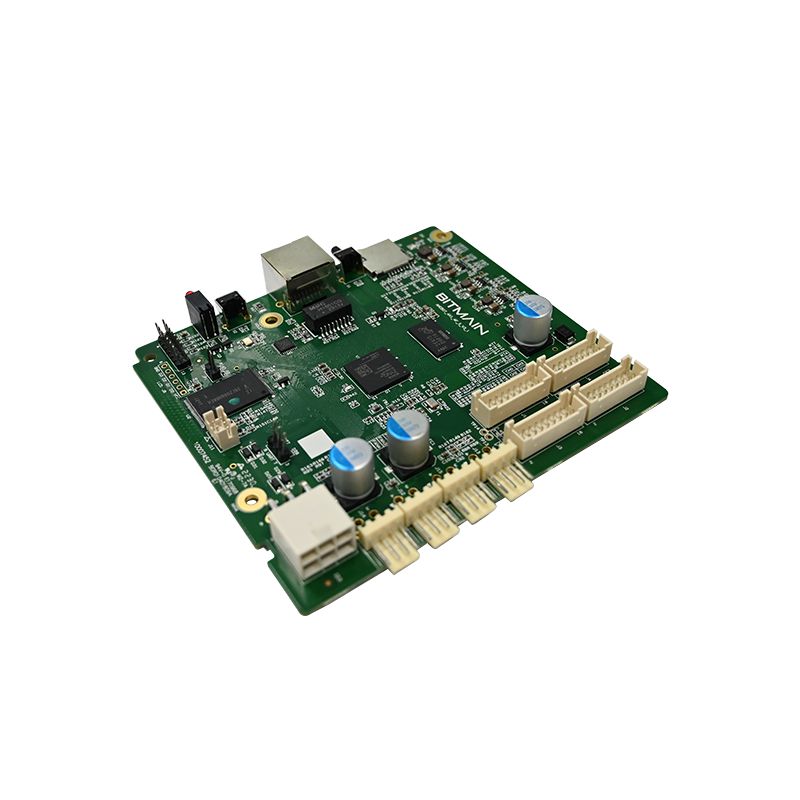

Parameter Teknikal Terperinci PCBA Penderia Gerakan Ini

Spesifikasi berikut mewakili PCBA penderia gerakan berprestasi tinggi biasa yang digunakan dalam produk keselamatan komersial dan kediaman.

Ciri-ciri Elektrik

Prestasi Pengesanan

Spesifikasi Fizikal dan Persekitaran

· Dimensi papan – 32mm x 28mm (standard) atau tersuai

· Lubang pelekap – Dua diameter 3mm, 25mm dari tengah ke tengah

· Suhu operasi – -20°C hingga +70°C

· Suhu storan – -40°C hingga +85°C

· Toleransi kelembapan – 95% RH tidak terkondensasi

· Salutan selaras – Pilihan (untuk kegunaan luar atau lembap)

Tetapan Boleh Laras (Suis DIP atau Jumper)

Kebanyakan reka bentuk PCBA sensor gerakan termasuk parameter yang boleh dikonfigurasikan pengguna:

Bagaimana PCBA Penderia Gerakan Ini Berbanding dengan Reka Bentuk Bersaing

Tidak semua papan PCBA penderia gerakan berprestasi sama dalam keadaan dunia sebenar. Jadual di bawah menunjukkan perbezaan kritikal.

Soalan Lazim PCBA Sensor Gerakan – Jawapan Kejuruteraan

Tiga soalan ini ditanya setiap minggu oleh jurutera perkakasan, penyepadu dan pakar perolehan yang menilai penyelesaian PCBA sensor gerakan.

Soalan 1: Apakah perbezaan antara reka bentuk PCBA PIR, gelombang mikro dan penderia gerakan dwi-teknologi – dan yang manakah harus saya pilih?

Jawapan: Penderia gerakan PIR (inframerah pasif) PCBA mengesan perubahan dalam sinaran inframerah daripada jasad yang bergerak. Ia menggunakan kuasa yang sangat rendah (15-30µA bersedia) tetapi sensitif kepada kecerunan suhu dan boleh mencetuskan palsu daripada bolong HVAC atau cahaya matahari. Penderia gerakan gelombang mikro PCBA memancarkan RF berkuasa rendah (biasanya 5.8GHz atau 10.525GHz) dan mengukur anjakan Doppler. Ia mengesan melalui kepungan plastik dan mengabaikan suhu, tetapi menggunakan arus yang lebih tinggi (15-25mA) dan boleh menembusi dinding, menyebabkan pengesanan palsu dari bilik bersebelahan. Penderia gerakan dwi-teknologi PCBA mengandungi kedua-dua penderia PIR dan gelombang mikro, dan hanya mencetuskan apabila kedua-duanya mengesan gerakan. Ini menghapuskan hampir semua penggera palsu tetapi meningkatkan kos dan arus siap sedia (2-5mA). Panduan pemilihan: Untuk lampu luar berkuasa bateri, pilih PIR sahaja. Untuk pengesanan penghunian dalam bangunan di mana pencetus palsu tidak boleh diterima, pilih dwi-teknologi. Untuk pintu automatik yang kelajuannya lebih penting daripada penggunaan kuasa, pilih gelombang mikro sahaja. Kebanyakan reka bentuk PCBA sensor gerakan keselamatan komersial menggunakan PIR dengan penapisan isyarat lanjutan sebagai keseimbangan kos, kuasa dan kebolehpercayaan yang terbaik.

Soalan 2: Bagaimanakah cara saya melaraskan julat pengesanan dan masa tahan pada PCBA penderia gerakan ini, dan bolehkah tetapan ini ditukar tanpa mengeluarkan papan daripada kepungannya?

Jawapan: PCBA penderia gerakan ini menyediakan tiga kaedah pelarasan. Pertama, potensiometer onboard: satu berlabel "SENS" (sensitiviti) melaraskan julat pengesanan daripada 3 meter (berlawanan arah jam sepenuhnya) kepada 12 meter (mengikut arah jam sepenuhnya). Detik kedua berlabel "TIME" melaraskan masa penahanan daripada 5 saat kepada 10 minit. Kedua, suis DIP: kebanyakan papan termasuk suis 4 kedudukan untuk tetapan kasar masa tahan, ambang cahaya dan kekutuban keluaran. Ketiga, untuk pelarasan jauh, beberapa reka bentuk PCBA sensor gerakan termasuk input digital yang menerima potensiometer luaran atau isyarat kawalan 0-10V. Untuk pelarasan tanpa membuka penutup, nyatakan PCBA penderia gerakan dengan penerima kawalan jauh (38kHz IR atau 433MHz RF) – ini menambah kira-kira $1.50 kepada kos BOM. Tanpa pelarasan jauh, anda mesti membuka penutup dan menggunakan pemutar skru kecil untuk memutar potensiometer. Sentiasa laraskan kepekaan selepas dipasang di lokasi terakhirnya, kerana dinding sekeliling dan bahan lantai mempengaruhi julat pengesanan. Mulakan dengan sensitiviti pada 50% dan tingkatkan hanya jika jurang liputan wujud.

Soalan 3: Apakah kadar pencetus palsu biasa untuk PCBA penderia gerakan ini, dan bagaimanakah pampasan suhu mengurangkan penggera palsu?

Jawapan: Dalam aplikasi yang dipasang dengan betul (tiada cahaya matahari langsung pada kanta, tiada bolong haba dalam jarak 2 meter, tiada tingkap kaca besar yang memantulkan trafik bergerak), penderia gerakan PCBA ini mencapai kadar pencetus palsu kurang daripada satu peristiwa bagi setiap 200 pengesanan. Tanpa pampasan suhu, penderia gerakan PIR PCBA boleh mencetuskan palsu apabila suhu ambien menghampiri suhu kulit manusia (kira-kira 37°C atau 98°F). Pada suhu bilik 30°C, nisbah isyarat kepada hingar turun sebanyak 60% berbanding 20°C. PCBA penderia gerakan ini termasuk termistor atas kapal yang disambungkan kepada litar pampasan yang meningkatkan keuntungan sebanyak 2.5% untuk setiap kenaikan 1°C melebihi 25°C. Pada 35°C, kenaikan adalah 25% lebih tinggi daripada pada 25°C, memulihkan sensitiviti pengesanan. Pampasan juga mengurangkan keuntungan pada suhu rendah (di bawah 10°C) untuk mengelakkan pencetus palsu daripada draf sejuk. Data medan daripada pemasangan PCBA penderia gerakan di iklim Timur Tengah (suhu luar mencecah 45°C) menunjukkan pengurangan 78% dalam penggera kacau ganggu apabila pampasan suhu didayakan berbanding dilumpuhkan. Sentiasa dayakan pampasan untuk ruang dalaman luaran atau tanpa syarat.

Amalan Terbaik Pemasangan untuk Penderia Gerakan PCBA

Malah PCBA penderia gerakan terbaik berprestasi buruk jika dipasang dengan tidak betul. Ikuti garis panduan ini.

Ketinggian dan Kedudukan Pemasangan

· Ketinggian yang disyorkan – 1.8 hingga 2.2 meter (paras bahu ke kepala)

· Di bawah 1.5 meter – Terlepas pergerakan badan, mengesan haiwan peliharaan sahaja

· Melebihi 2.5 meter – Mengurangkan liputan tanah, mewujudkan zon mati terus di bawah

Elakkan Sumber Pencetus Palsu Ini

Garis Panduan Pendawaian

· Gunakan pasangan terpiuh untuk isyarat output berjalan lebih panjang daripada 10 meter

· Kekalkan wayar kuasa AC sekurang-kurangnya 30cm dari PCBA penderia gerakan

· Tambahkan kapasitor 100nF merentas input kuasa jika menukar beban bising (geganti, penyentuh)

Menguji PCBA Penderia Gerakan Anda Sebelum Pemasangan

Ujian bangku menangkap 90% ralat persediaan. Ikuti urutan ini.

Prosedur Ujian Bangku

1. Gunakan kuasa dan tunggu 60 saat untuk memanaskan badan

2. Sahkan LED berkelip kira-kira sekali setiap 10 saat (menunjukkan siap sedia)

3. Berjalan merentasi medan pandangan pada jarak 3 meter

4. Sahkan LED dihidupkan dan keadaan output berubah

5. Tandakan masa sehingga LED dimatikan (mesti sepadan dengan tetapan masa penahanan)

6. Ulang dengan rayapan perlahan (0.2 m/s) dan larian pantas (2 m/s)

Kegagalan dan Punca

Ringkasan – Rujukan Spesifikasi Utama

Untuk rujukan pantas, pastikan blok spesifikasi ini tersedia semasa reka bentuk dan perolehan.

Penderia Gerakan PCBA – Konfigurasi Lalai

· Voltan: 5-24V DC

· Arus siap sedia: 20µA biasa

· Julat pengesanan: 8-12 meter

· Sudut pengesanan: 120 darjah

· Masa tahan: boleh laras 5s hingga 10min

· Output: Geganti (10A) atau transistor (100mA)

· Suhu operasi: -20°C hingga +70°C

· Pensijilan: Mematuhi piawaian ISO9001 dan RoHS
