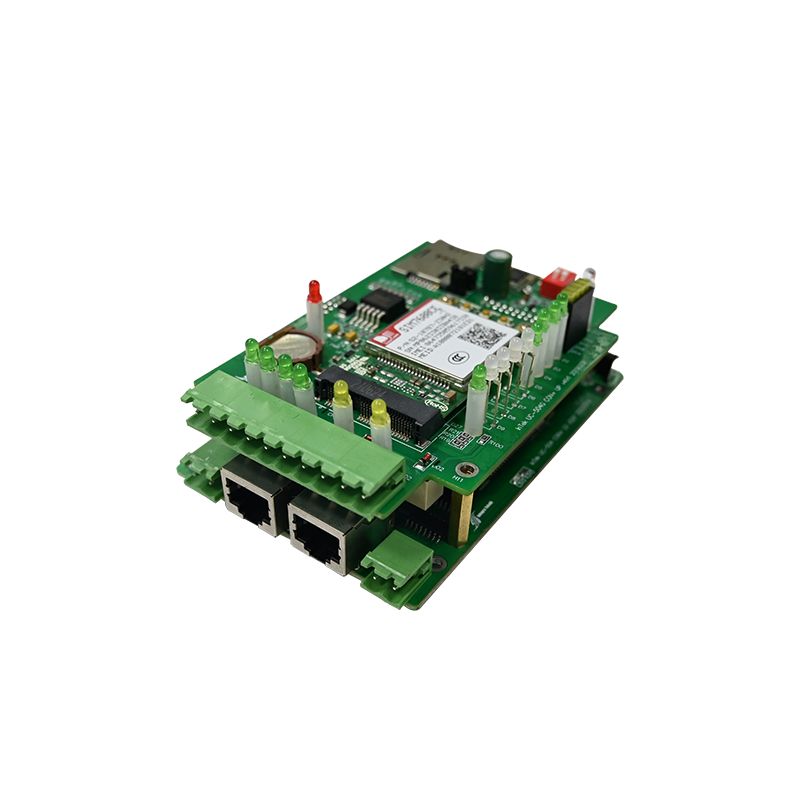

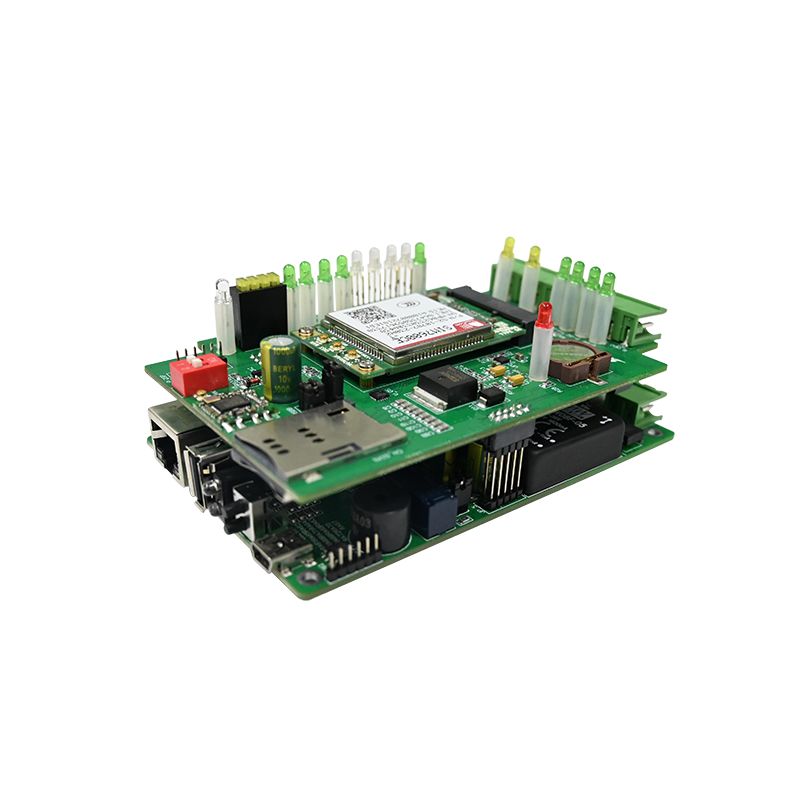

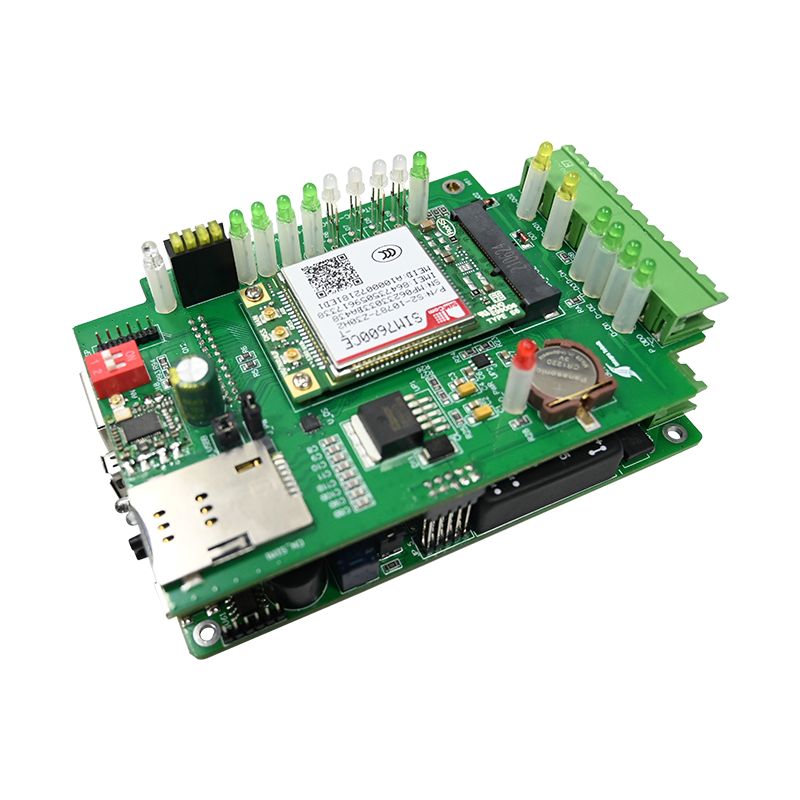

Kawalan Akses PCBA

Akses UNIXPLOREKawal PCBAdibangunkan untuk jenama peralatan keselamatan, penyepadu sistem kawalan akses, dan penyedia penyelesaian bangunan pintar yang mencari penyelesaian kawalan akses elektronik yang boleh dipercayai dan berskala. Kawalan capaian gred komersial ini PCBA menggabungkan pemprosesan pengesahan pantas, kawalan geganti yang stabil, komunikasi yang disulitkan dan pengurusan luar talian yang fleksibel ke dalam platform PCB yang padat dan tahan lama.

Apakah PCBA Kawalan Akses?

PCBA kawalan akses ialah otak elektronik di dalam pembaca kad, papan kekunci, pengimbas biometrik dan pengawal pintu. Ia memproses data kelayakan, membuat keputusan pengesahan dan mencetuskan penggerak kunci. Tidak seperti papan tujuan umum, PCBA mesti mengendalikan penyulitan gred keselamatan, logik geganti selamat gagal, dan kuasa tanpa gangguan semasa gangguan singkat.

Memilih kawalan akses PCBA yang salah membawa kepada mogok pintu yang gagal diselak, bukti kelayakan yang mengambil beberapa saat untuk disahkan atau melengkapkan lokap sistem semasa tempoh trafik yang tinggi.

Fungsi Teras PCBA Kawalan Akses

• Bacaan kelayakan – Wiegand, OSDP, atau input bersiri daripada pembaca kad RFID/hid
• Logik pengesahan – Pangkalan data dalam talian (luar talian) atau geganti kepada pengawal hos
• Kawalan geganti – Output sentuhan kering untuk kunci magnet atau hentakan elektrik
• Pemantauan input – Penderia kedudukan pintu (suis buluh) dan butang permintaan untuk keluar (REX).
• Pengesanan anti-gangguan – Sensor terbuka kandang dan perlindungan gangguan memori

Tipikal Aplipatan

Parameter Teknikal Terperinci

Spesifikasi berikut mewakili PCBA kawalan akses gred komersial yang sesuai untuk pejabat, pangsapuri dan kemudahan industri.

Ciri-ciri Elektrik

Antara Muka Input dan Output

Memori dan Kapasiti Pengguna

Fizikal dan Alam Sekitar

• Dimensi papan – 85mm x 55mm (standard) atau 100mm x 70mm (dengan penutup)
• Pemasangan - Empat lubang 3.5mm untuk kebuntuan
• Suhu operasi – -20°C hingga +65°C
• Suhu penyimpanan – -40°C hingga +85°C
• Toleransi kelembapan – 10% hingga 90% RH (tidak pemeluwapan)
• Sandaran bateri - Li-ion 3.7V pilihan atau litar pengecas asid plumbum 12V

Ciri Keselamatan

• Penyulitan – AES-128 untuk komunikasi OSDP
• Pengesanan gangguan – Kepungan terbuka mencetuskan penguncian geganti dan output penggera
• Pemasa pengawas – Tetapan semula automatik selepas 5 saat penguncian pemproses
• Perlindungan memori kilat – Pengesahan Checksum semasa but

Bagaimana Perbandingan PCBA Kawalan Akses Ini

Soalan Lazim PCBA Kawalan Akses

Tiga soalan ini ditanya oleh penyepadu sistem keselamatan, pengurus kemudahan dan jurutera perkakasan yang menilai penyelesaian PCBA kawalan akses.

Soalan 1: Apakah perbezaan antara konfigurasi geganti selamat-gagal dan selamat-gagal pada PCBA kawalan akses, dan yang manakah harus saya gunakan?

Jawapan:Perbezaan menentukan sama ada pintu terkunci atau buka kunci semasa bekalan elektrik terputus. Fail-secure (juga dipanggil kuasa untuk membuka) bermakna geganti mesti bertenaga untuk membuka kunci pintu. Apabila kuasa terputus, geganti kembali ke keadaan rehatnya, yang memastikan pintu terkunci. Ini digunakan untuk pintu keselamatan, bilik pelayan dan kawasan pengendalian tunai di mana menjaga penceroboh keluar adalah lebih penting daripada keluar mudah. Fail-safe (kuasa untuk mengunci) bermakna geganti mesti bertenaga untuk mengunci pintu. Apabila kuasa terputus, pintu terbuka secara automatik. Ini diperlukan oleh kod kebakaran untuk pintu keluar kecemasan, pintu tangga dan mana-mana laluan keluar tempat orang mesti melarikan diri semasa kegagalan kuasa. Kebanyakan papan PCBA kawalan akses menyediakan geganti sentuhan kering yang dikonfigurasikan sebagai Borang C (COM, N/O, N/C). Untuk gagal-secure, sambungkan kunci ke terminal N/O. Untuk selamat gagal, sambungkan kunci ke terminal N/C. Sentiasa sahkan kod kebakaran tempatan sebelum memilih – NFPA 101 memerlukan fail-safe pada semua pintu keluar dalam bangunan komersial. Untuk pintu yang memerlukan pematuhan keselamatan dan kebakaran, gunakan kunci selamat gagal serta panel sandaran bateri yang memastikan kawalan akses PCBA dikuasakan selama 4-8 jam selepas kegagalan sesalur kuasa.

Soalan 2: Bolehkah PCBA kawalan akses ini berfungsi di luar talian tanpa sambungan rangkaian, dan berapa ramai pengguna yang boleh disimpan secara setempat?

Jawapan:ya. PCBA ini beroperasi di luar talian sepenuhnya dalam mod kendiri. Semua bukti kelayakan pengguna, jadual akses dan log peristiwa disimpan dalam memori kilat onboard. Konfigurasi standard memegang 1,000 pengguna dengan 10,000 log peristiwa tanpa kos tambahan. Versi lanjutan (boleh dinaik taraf medan melalui perisian tegar) memuatkan 10,000 pengguna dan 50,000 acara. Operasi luar talian memerlukan peranti pengaturcaraan untuk memuatkan pengguna pada mulanya – sama ada kad induk khusus (kad pertama diprogramkan mentakrifkan keistimewaan pentadbir), pad kekunci berwayar yang disambungkan ke input tambahan atau sambungan komputer riba sementara melalui port konfigurasi (TTL atau RS-232). Setelah diprogramkan, kawalan akses PCBA membuat keputusan pengesahan secara tempatan dalam masa kurang dari 50 milisaat. Tiada awan, tiada PC hos, tiada kabel Ethernet diperlukan. Ini menjadikan reka bentuk PCBA luar talian sesuai untuk pintu pagar jauh, treler pembinaan dan pejabat kecil yang menjalankan kabel rangkaian tidak praktikal. Untuk mendapatkan semula log peristiwa daripada papan luar talian, anda mesti menyambungkan komputer riba atau menggunakan peranti pemindahan data mudah alih. Pemantauan masa nyata memerlukan PCBA kawalan akses rangkaian dengan Ethernet atau Wi-Fi.

Soalan 3: Bagaimanakah cara saya menyambungkan pembaca Wiegand ke PCBA kawalan akses ini, dan apakah jarak kabel maksimum?

Jawapan:Antara muka Wiegand menggunakan tiga isyarat aktif: Data 0 (D0), Data 1 (D1) dan tanah (GND). Sesetengah pembaca juga memerlukan kuasa +12V. Ikuti jadual pendawaian ini:

Jarak kabel maksimum untuk Wiegand pada 12V bergantung pada tolok wayar dan kapasiti kabel:

Gunakan kabel terkandas, terlindung, pasangan terpiuh dengan wayar longkang. Sambungkan perisai ke tanah pembumian di hujung PCBA kawalan akses sahaja (tidak sekali-kali pada pembaca) untuk mengelakkan gelung pembumian. Untuk jarak yang melebihi had ini, pasang pengulang Wiegand atau tukar kepada OSDP (RS-485), yang boleh mencapai 1,200 meter (4,000 kaki). Sentiasa uji dengan kabel panjang di atas bangku sebelum pemasangan akhir – kemerosotan isyarat boleh menyebabkan bacaan kad terputus-putus yang sukar untuk dinyahpepijat di tapak.

Amalan Terbaik Pemasangan untuk Kawalan Akses PCBA

Malah PCBA kawalan akses berkualiti tinggi gagal jika dipasang dengan tidak betul. Ikuti garis panduan ini.

Lokasi Pemasangan

• Di dalam kawasan selamat – Letakkan pengawal di dalam zon terlindung (bukan di atas pintu di bahagian luar)
• Ketinggian – 1.5 hingga 1.8 meter untuk capaian pad kekunci semasa pengaturcaraan
• Penutup – Gunakan kotak berkunci logam untuk pemasangan komersial
• Pemisahan – Pastikan talian kuasa AC (120/240V) sekurang-kurangnya 30cm dari pendawaian voltan rendah

Garis Panduan Pendawaian untuk Geganti

Kesilapan Pendawaian Biasa

Senarai Semak Ujian Sebelum Pengerahan

Jalankan urutan ini pada setiap PCBA kawalan akses sebelum meninggalkan bangku simpanan.

Prosedur Ujian Bangku

1. Guna 12V DC dan ukur arus (40-60mA tipikal semasa melahu)
2. Kemukakan kad yang sah – geganti hendaklah klik dan keadaan perubahan LED
3. Ukur kesinambungan merentasi terminal geganti N/O (sepatutnya ditutup untuk masa penahanan yang diprogramkan)
4. Kemukakan kad yang tidak sah – geganti tidak boleh diaktifkan
5. Aktifkan input REX – pintu mesti dibuka tanpa bukti kelayakan
6. Buka kepungan – output tamper mesti berubah keadaan
7. Simulasikan input penggera kebakaran – semua geganti selamat gagal mesti dinyahtenagakan

Kriteria Lulus/Gagal

Rujukan Spesifikasi Utama

Simpan blok ini untuk rujukan perolehan dan kejuruteraan.

Kawalan Akses PCBA – Gred Komersial

• Input: 9-24V DC, siap sedia 60mA
• Antara muka pembaca: Wiegand 26/34-bit atau OSDP (RS-485)
• Kapasiti pengguna: 1,000 (standard) / 10,000 (dilanjutkan)
• Log peristiwa: 10,000 acara
• Geganti: Kunci (5A) + Aux (2A)
• Input: Penderia pintu, REX, kunci api
• Suhu operasi: -20°C hingga +65°C

• Keselamatan: AES-128, pengawas, pengesanan gangguan
