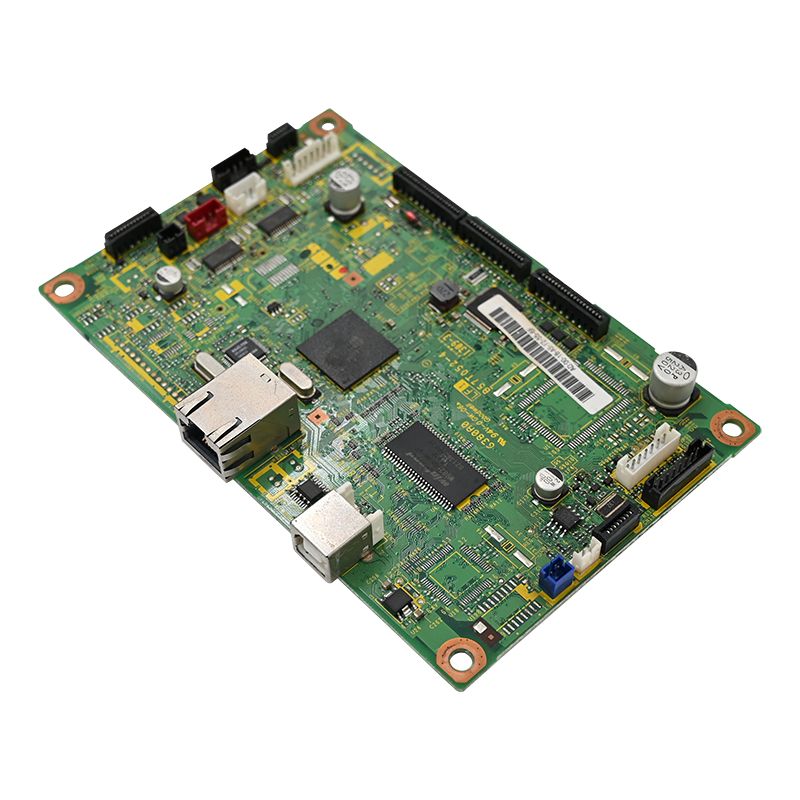

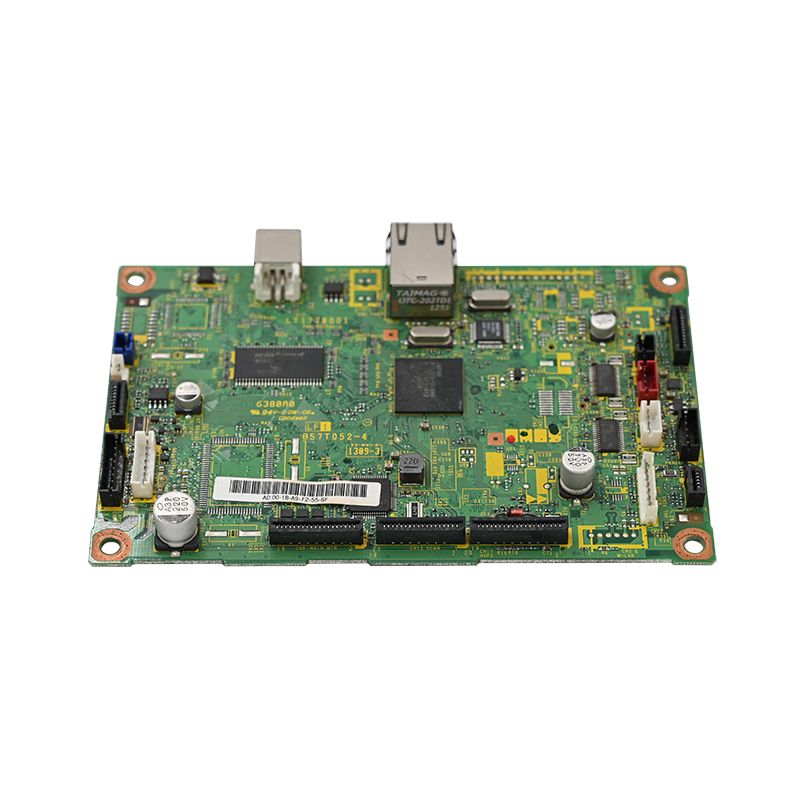

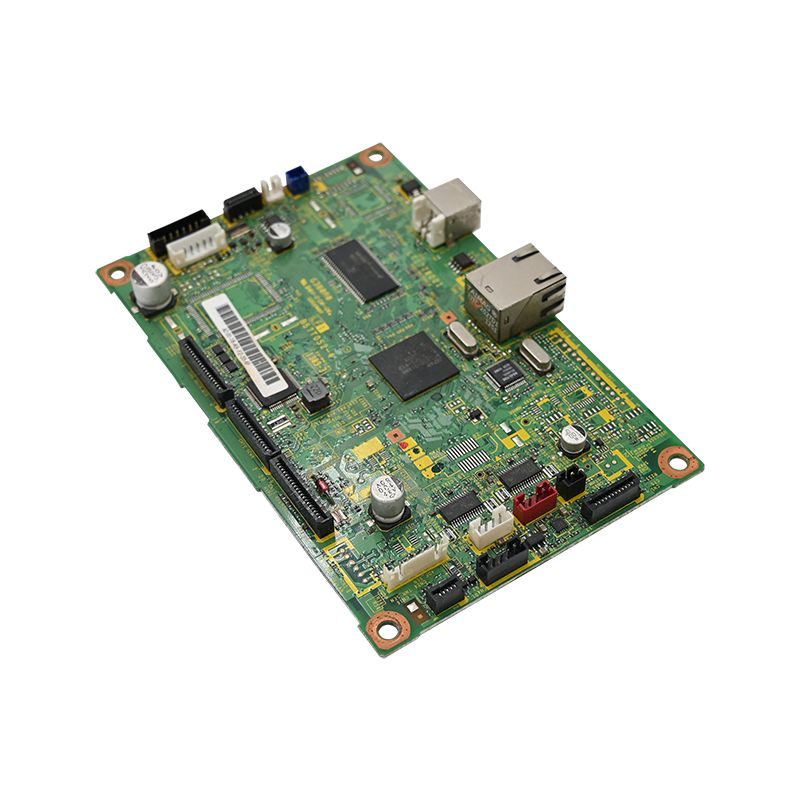

Pengimbas Obd PCBA

Apabila kenderaan semakin berkomputer, permintaan untuk pengimbas OBD2 (Diagnostik Dalam Papan) berketepatan tinggi dan tahan lama terus berkembang. Di Unixplore Electronics, kami menyediakan perkhidmatan pengilangan OBD2 Pengimbas PCBA yang komprehensif—daripada reka letak PCB dan penyumberan komponen kepada pemasangan, ujian dan salutan selaras.

Dengan lebih sedekad pengalaman dalam sektor elektronik automotif, penyelesaian PCBA pengimbas OBD2 kami direka bentuk untuk menahan persekitaran yang keras di kedai pembaikan automotif dan ruang enjin.

Mengapa Pilih Unixplore untuk PCBA Pengimbas OBD2 Anda?

• Kualiti Gred Automotif: Papan kami dibina dengan komponen yang dinilai untuk -40°C hingga +105°C, memastikan operasi di bawah suhu hud yang melampau.
• Pembuatan Turnkey: Kami menawarkan perkhidmatan sehenti termasuk pemasangan SMT, ujian berfungsi dan pembinaan kotak.
• Fokus Kebolehpercayaan: Ciri termasuk reka bentuk PCB 4 lapisan untuk integriti isyarat, salutan selaras untuk perlindungan kakisan dan Ujian Dalam Litar (ICT) yang ketat.
• Kecemerlangan Diperakui: Kemudahan kami diperakui ISO 9001:2015 dan mematuhi piawaian IPC-610E.

Spesifikasi Teras PCBA Pengimbas OBD2 Kami

Papan pengimbas OBD2 profesional kami direka bentuk dengan parameter tidak boleh dirunding untuk memastikan keserasian dengan kenderaan semasa 1996 (kedua-dua petrol dan diesel).

Disyorkan BOM & Penyumberan Komponen

Kami hanya menggunakan komponen premium yang diperoleh daripada pengedar sah untuk menjamin jangka hayat dan prestasi.

• Pemancar Penerima: Pemancar CAN gred automotif + Pemindah terima yang mematuhi ISO9141/KWP2000 untuk komunikasi bas yang mantap.

• Perlindungan: Tatasusunan diod penindasan voltan sementara untuk perlindungan pembuangan beban.

• Kesambungan: Penyambung lelaki OBD2 16-pin, bersalut emas dengan selak pengunci (menghalang pengoksidaan sentuhan dan memastikan kebolehpercayaan jangka panjang berbanding kitaran palam yang kerap).

• Pengawal Selia Voltan: Pengawal selia 5V/400mA gred automotif memastikan bekalan kuasa yang stabil.

Proses Pengilangan Kami: Kualiti Tanpa Kompromi

Kami mengikuti aliran pembuatan yang ketat untuk meminimumkan kegagalan lapangan dan pulangan jaminan.

1. Susun Atur PCB & Integriti Isyarat

• Pembumian Bintang: Alasan analog dan digital dipisahkan dan disambungkan hanya pada satu titik berhampiran bekalan kuasa untuk mengurangkan hingar.

• Kawalan Impedans: Surih CAN_H/CAN_L selari dan dipadankan panjangnya (120Ω ±10% galangan pembezaan).

• Penempatan ESD: Komponen perlindungan diletakkan dalam 5mm pin penyambung OBD2 untuk keselamatan optimum.

2. Pemasangan & Memateri

• Pateri Tanpa Plumbum: Penggunaan pateri SAC305 untuk pematuhan RoHS.

• Penyambung Lubang Melalui: Ditentukan untuk penyambung OBD2 16-pin untuk mengelakkan keretakan selepas kitaran palam berulang.

• Salutan Konformal: Salutan akrilik atau silikon digunakan untuk melindungi daripada kelembapan dan titisan kimia.

3. Ujian Dalam Litar (ICT) & Penentukuran

Setiap PCBA pengimbas OBD2 mesti lulus protokol yang ketat sebelum penghantaran:

• Ujian Kesinambungan: Menyemak seluar pendek pada kesemua 16 pin.

• Ujian Jabat Tangan: Berbasikal melalui CAN, KWP, J1850 menggunakan simulator kenderaan boleh atur cara.

• Semakan Cabutan Semasa: Disahkan menjadi <70mA apabila melahu (pencucuhan dimatikan) untuk mengelakkan bateri kereta habis.

Mod Kegagalan Biasa & Pencegahan Kami

Perkhidmatan Nilai Tambah: Penyepaduan Bluetooth/WiFi

Menambah sambungan wayarles pada pengimbas OBD2 selalunya membawa kepada cabaran EMC. Kami mempunyai kepakaran kejuruteraan untuk menyepadukan Bluetooth/WiFi dengan jayanya sambil melepasi piawaian EMC automotif (cth., CISPR 25).

Pengasingan Fizikal: Bahagian wayarles diasingkan daripada surih CAN untuk meminimumkan gangguan.
Kuasa Berasingan: Pengawal selia voltan khusus untuk modul wayarles untuk mengelakkan gandingan hingar.
Ferrite Beads & Common-Mode Chokes: Digunakan pada input kuasa dan talian CAN untuk menyekat pelepasan dan memastikan integriti isyarat.

Mengenai Uniexplore Electronics

• Ditubuhkan pada 2011, Unixplore Electronics Co., Ltd. ialah penyedia terkemuka perkhidmatan perkilangan elektronik kontrak turnkey sehenti.

• Kapasiti Kilang: Lebih daripada 3,000 meter persegi kilang dengan 6 talian SMT dan 4 talian DIP.

• Output Tahunan: Lebih 1,500,000 PCBA dan 150,000 set produk siap.

• Jangkauan Global: Kami mengeksport ke Amerika Utara, Eropah dan Oceania.

Bersedia untuk melancarkan projek pengimbas OBD2 anda?

• Tiada Kuantiti Pesanan Minimum (TIADA MOQ)
• Perundingan teknikal percuma dan semakan DFM
• Penghantaran prototaip dalam masa 72 jam

Jangan biarkan produk diagnostik automotif anda kekal terperangkap di peringkat pelan tindakan. Dengan lebih sedekad pengalaman dalam pembuatan PCBA elektronik automotif, Unixplore membantu anda mengubah reka bentuk anda dengan pantas kepada produk yang berkualiti tinggi dan sedia untuk pengeluaran besar-besaran.
