Unixplore Electronics ialah syarikat China yang telah menumpukan pada mencipta dan menghasilkan PCBA Lampu Brek Belakang Auto kelas pertama untuk Kenderaan Elektrik sejak 2008. Kami mempunyai pensijilan kepada piawaian pemasangan PCB ISO9001:2015 dan IPC-610E.
Kualiti tinggiLampu Brek Belakang Auto PCBA disediakan oleh pengeluar China Unixplore Electronics. Beli PCBA cerucuk pengecas kereta berkualiti tinggi secara langsung pada harga yang rendah.

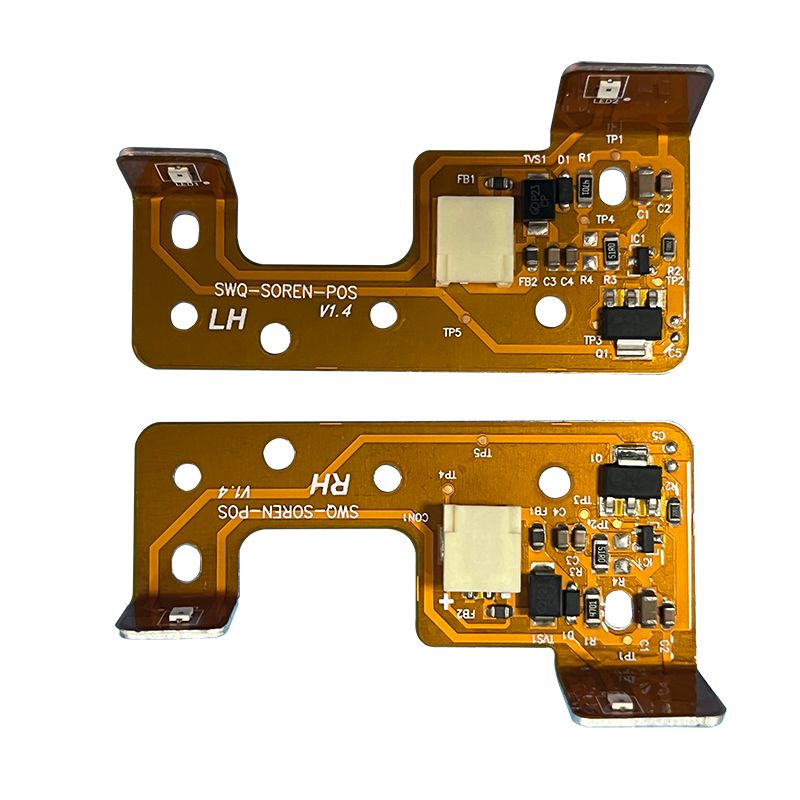

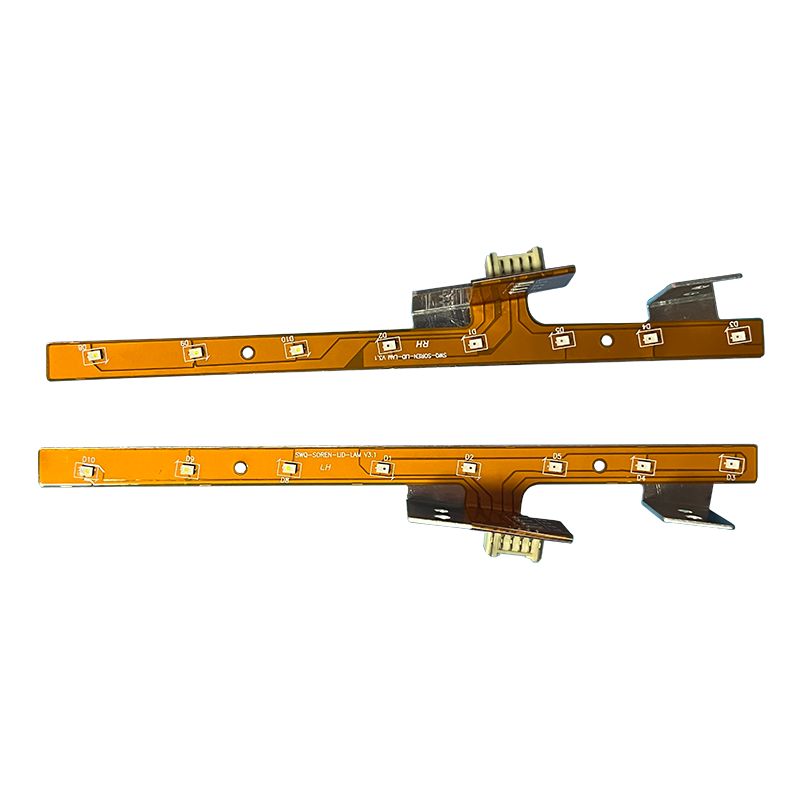

Lampu brek belakang auto PCBA (Perhimpunan Papan Litar Bercetak) ialah papan litar elektronik yang mengawal operasi lampu brek belakang pada kenderaan. Ia bertanggungjawab untuk menghidupkan lampu brek apabila pemandu menekan pedal brek, dan mematikannya apabila pedal dilepaskan.
Lampu brek belakang auto PCBA biasanya terdiri daripada beberapa komponen, termasuk mikropengawal, perintang, kapasitor, diod dan transistor. Komponen ini berfungsi bersama untuk mengesan apabila pedal brek ditekan dan menghantar isyarat kepada lampu brek belakang untuk dihidupkan.
Reka bentuk lampu brek belakang auto PCBA mengambil kira ketahanan yang diperlukan untuk pendedahan berterusan kepada getaran, lembapan, haba dan sejuk, tipikal bagi aplikasi automotif. PCB dan komponen dipilih untuk menahan keadaan sedemikian.
Setelah dihasilkan dan diuji, lampu brek belakang auto PCBA biasanya disepadukan ke dalam perumah yang dipasang pada hujung belakang kenderaan, dan menyediakan fungsi yang diperlukan untuk memastikan keselamatan semasa keadaan pemanduan.
Parameter | Keupayaan |
Lapisan | 1-40 lapisan |
Jenis Perhimpunan | Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT) |
Saiz Komponen Minimum | 0201(01005 Metrik) |
Saiz Komponen Maksimum | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Jenis Pakej Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb. |
Padang Pad Minimum | 0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA |
Lebar Jejak Minimum | 0.10 mm (4 batu) |
Kelegaan Jejak Minimum | 0.10 mm (4 batu) |
Saiz Gerudi Minimum | 0.15 mm (6 batu) |
Saiz Papan Maksimum | 18 in x 24 in (457 mm x 610 mm) |
Ketebalan Papan | 0.0078 in (0.2 mm) hingga 0.236 in (6 mm) |
Bahan Papan | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb. |
Kemasan Permukaan | OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb. |
Jenis Tampal Pateri | Plumbum atau Tanpa Plumbum |
Ketebalan Tembaga | 0.5OZ – 5 OZ |
Proses Perhimpunan | Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual |
Kaedah Pemeriksaan | Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual |
Kaedah Pengujian Dalam Rumah | Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah |
Masa Pemulihan | Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari |
Piawaian Perhimpunan PCB | ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll |
1.Percetakan tampal pateri automatik
2.percetakan solderpaste selesai
3.SMT pilih dan letak
4.Selesai pemilihan dan tempat SMT
5.sedia untuk pematerian aliran semula
6.pematerian aliran semula dilakukan
7.bersedia untuk AOI
8.Proses pemeriksaan AOI
9.penempatan komponen THT
10.proses pematerian gelombang
11.Perhimpunan THT selesai
12.Pemeriksaan AOI untuk pemasangan THT
13.pengaturcaraan IC
14.ujian fungsi
15.Semakan dan Pembaikan QC
16.Proses salutan konformal PCBA

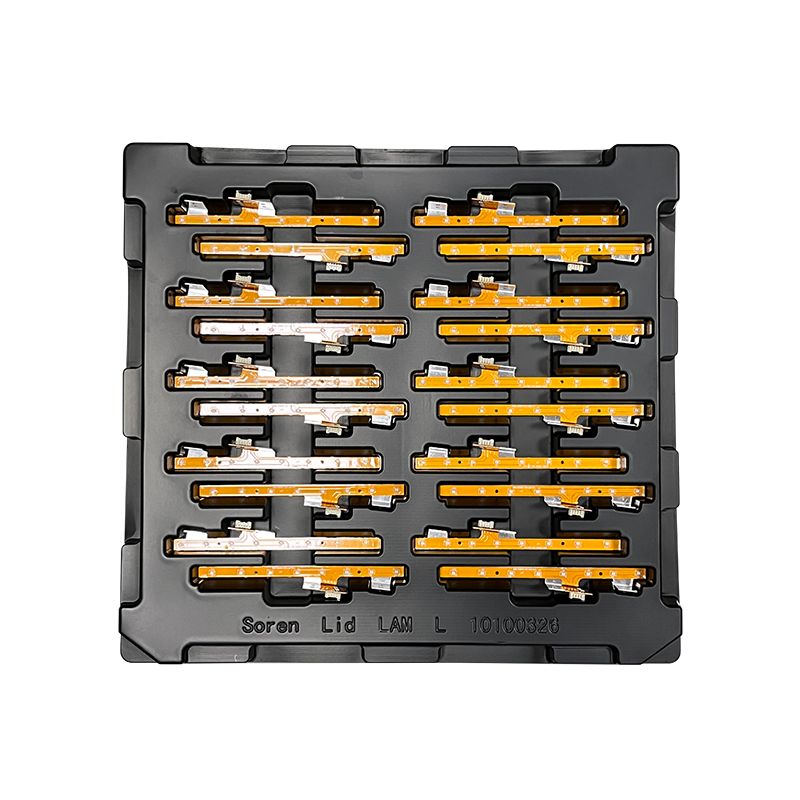

17.Pembungkusan ESD
18.Sedia untuk Penghantaran
