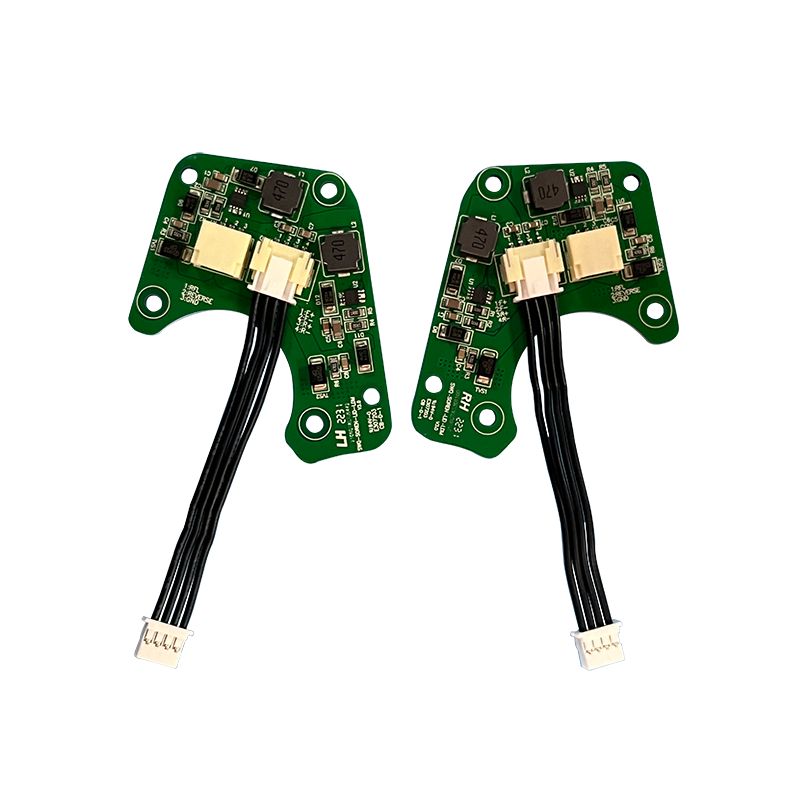

Bekalan kuasa PCBA untuk Lampu Belakang Automobil

Penerangan Produk

Apakah itu PCBA Bekalan Kuasa untuk Lampu Belakang Automobil?

Unixplore Electronics telah didedikasikan untuk kualiti TinggiPower Bekalan PCBA untuk Lampu Belakang Automobil reka bentuk dan pembuatan sejak kami membina pada tahun 2011.

Bekalan kuasa PCBA untuk lampu belakang kereta ialah papan litar yang bertanggungjawab untuk membekalkan kuasa kepada lampu belakang kenderaan.

Biasanya, PCBA bekalan kuasa kereta terdiri daripada beberapa komponen yang termasuk pengawal selia voltan, kapasitor gandingan dan penerus. Pengatur voltan bertanggungjawab untuk mengawal voltan kuasa yang dihantar ke lampu belakang. Ini memastikan kestabilan kuasa yang dibekalkan ke lampu belakang, tanpa mengira turun naik voltan sistem elektrik kenderaan.

Kapasitor gandingan membantu menapis sebarang bunyi yang tidak diingini dan menyumbang kepada kestabilan penghantaran kuasa.

Penerus menukar kuasa AC (arus ulang alik) yang dibekalkan daripada bateri kereta kepada kuasa DC (arus terus) yang boleh digunakan oleh lampu belakang.

Ciri-ciri lain mungkin disertakan dalam PCBA bekalan kuasa untuk melindungi komponen litar daripada lonjakan voltan dan lonjakan.

PCBA bekalan kuasa untuk lampu belakang kereta biasanya direka untuk menahan persekitaran aplikasi automotif yang keras dan menuntut, termasuk julat suhu yang luas dan getaran berterusan.

Teknik pembuatan termaju dan langkah kawalan kualiti yang terlibat dalam menghasilkan PCBA bekalan kuasa sedemikian menjadikannya cukup andal untuk memberikan kuasa kepada lampu belakang kereta dengan kecekapan tinggi, memastikan jangka hayat dan ketahanan.

Unixplore menyediakan perkhidmatan turnkey sehenti untuk andaEMSdanPerhimpunan PCBprojek. Sila hubungi kami untuk pembinaan papan anda, kami boleh membuat sebut harga dalam 24 jam selepas kami menerima andafail Gerberdansenarai BOM!

Bekalan Kuasa PCBA untuk Pembuatan Lampu Belakang Automobil

* Fail Gerber dan senarai BOM yang dibekalkan oleh pelanggan
* PCB kosong dibuat, komponen yang dibeli oleh kami
* Fabrikasi PCB dengan bahagian dipasang sepenuhnya
* 100% Fungsi Diuji OK sebelum penghantaran
* Proses pembuatan tanpa plumbum yang mematuhi RoHS
* Penghantaran cepat, dengan pakej ESD bebas
* Perkhidmatan pembuatan elektronik sehenti untuk reka bentuk PCB, susun atur PCB, pembuatan PCB, perolehan komponen, pemasangan PCB SMT dan DIP, pengaturcaraan IC, ujian fungsi, pembungkusan dan penghantaran

Keupayaan Pemasangan PCB & PCB Unixplore

Parameter	Keupayaan
Lapisan	1-40 lapisan
Jenis Perhimpunan	Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT)
Saiz Komponen Minimum	0201(01005 Metrik)
Saiz Komponen Maksimum	2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
Jenis Pakej Komponen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb.
Padang Pad Minimum	0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA
Lebar Jejak Minimum	0.10 mm (4 batu)
Kelegaan Jejak Minimum	0.10 mm (4 batu)
Saiz Gerudi Minimum	0.15 mm (6 batu)
Saiz Papan Maksimum	18 in x 24 in (457 mm x 610 mm)
Ketebalan Papan	0.0078 in (0.2 mm) hingga 0.236 in (6 mm)
Bahan Papan	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb.
Kemasan Permukaan	OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb.
Jenis Tampal Pateri	Plumbum atau Tanpa Plumbum
Ketebalan Tembaga	0.5OZ – 5 OZ
Proses Perhimpunan	Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual
Kaedah Pemeriksaan	Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual
Kaedah Pengujian Dalam Rumah	Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah
Masa Pemulihan	Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari
Piawaian Perhimpunan PCB	ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll

Perkhidmatan EMS Nilai Tambah Uniexplore

● Perkhidmatan pra-pengaturcaraan IC dengan fail dalam formatHEX,ELFdanBIN.
● Bekalan Kuasa PCBA untuk Lampu Belakang Kereta untuk Lekapan ujian Fungsi Kenderaan Elektrik disesuaikan mengikut keperluan ujian pelanggan
● Perkhidmatan membina kotak termasuk acuan plastik & logam dan pengeluaran bahagian
● Salutan konform termasuk salutan lakuer terpilih, pasu resin epoksi
● Abah-abah wayar dan pemasangan kabel
● Pemasangan produk siap termasuk kotak, skrin, suis membran, pelabelan dan karton tersuai atau pembungkusan kotak runcit.
● Pelbagai ujian pihak ketiga untuk PCBA tersedia atas permintaan
● Bantuan Pensijilan Produk

Prosedur Pengeluaran PCBA

1.Percetakan tampal pateri automatik
2.percetakan solderpaste selesai
3.SMT pilih dan letak
4.Selesai pemilihan dan tempat SMT
5.sedia untuk pematerian aliran semula
6.pematerian aliran semula dilakukan
7.bersedia untuk AOI
8.Proses pemeriksaan AOI
9.penempatan komponen THT
10.proses pematerian gelombang
11.Perhimpunan THT selesai
12.Pemeriksaan AOI untuk pemasangan THT
13.pengaturcaraan IC
14.ujian fungsi
15.Semakan dan Pembaikan QC
16.Proses salutan konformal PCBA
17.Pembungkusan ESD
18.Sedia untuk Penghantaran

Pembungkusan

Untuk PCBA

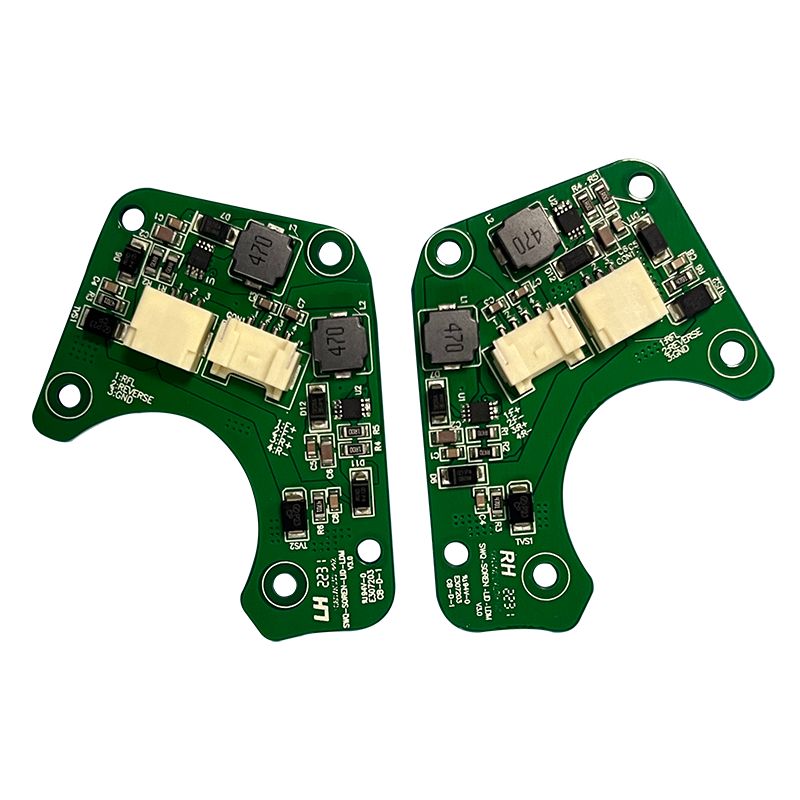

Power Supply PCBA for Automobile Rear Light

Untuk Produk Siap
