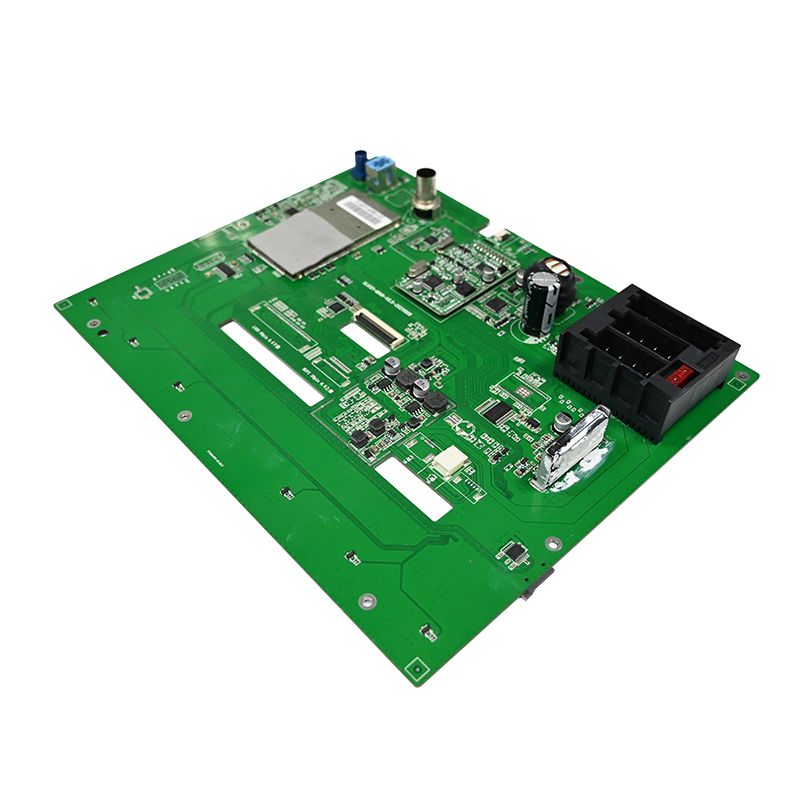

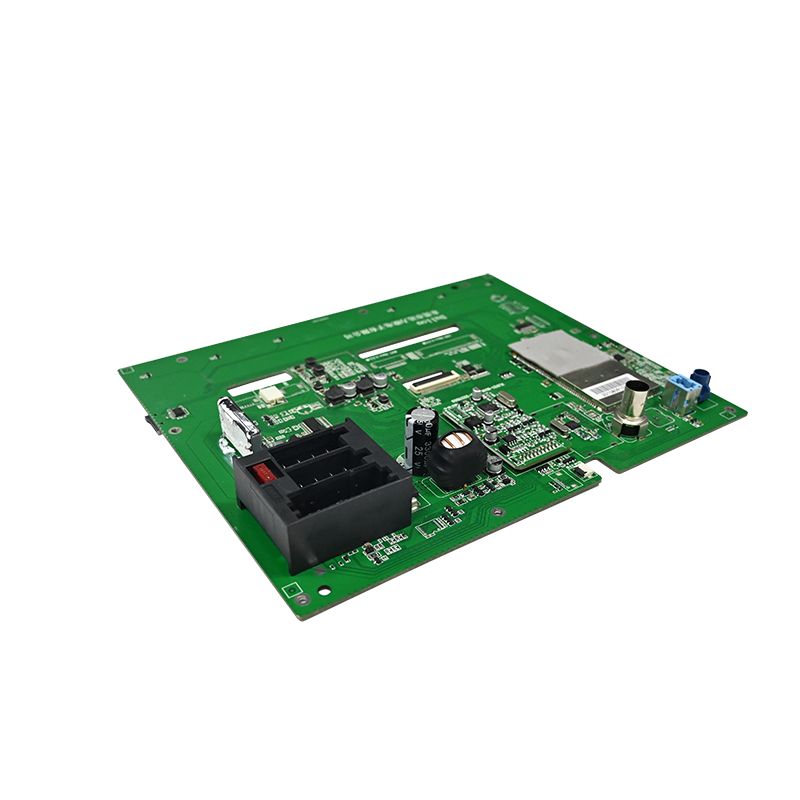

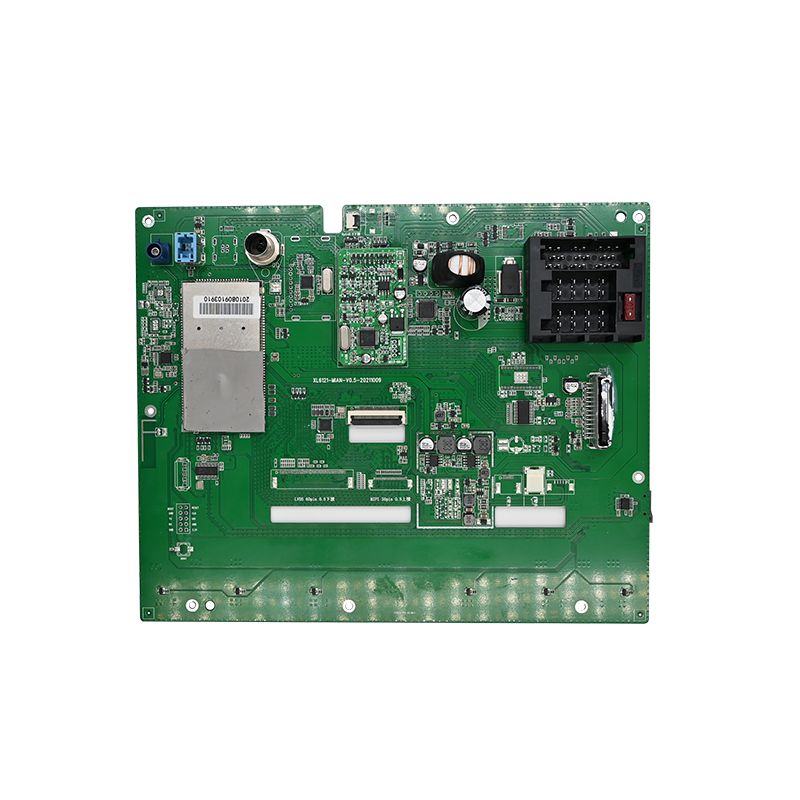

Dash Cam PCBA

Spesifikasi Kualiti Teras untuk Dash Cam PCBA

Tentukan parameter ini sebelum penyumberan komponen. Setiap keputusan mengalir daripada keperluan terma dan getaran.

Persekitaran Operasi untuk Kegunaan Automotif

Belanjawan Pengurusan Terma

Kritikal: Kurangkan semua kapasitor elektrolitik kepada kadaran voltan 50% pada 105°C. Penutup 6.3V pada rel 5V gagal dalam masa 6 bulan.

Pemilihan Komponen untuk PCBA Dash Cam Berkualiti Tinggi

Kualiti yang baik bermula dengan bahagian gred automotif. Komponen gred pengguna menyebabkan kegagalan medan.

Penderia Imej dan Pemasangan Kanta

Elakkan penderia pengatup gulung tanpa tetapan semula global. Pergerakan pantas menghasilkan condong yang menjadikan plat tidak boleh dibaca.

Pemproses dan Seni Bina Memori

Peraturan kebolehpercayaan: Gunakan LDO yang berasingan untuk voltan rujukan memori DDR (VREF). Mengikatnya ke VDD melalui pembahagi perintang menyebabkan bit terbalik melebihi 70°C.

Rantaian Bekalan Kuasa (Paling Kritikal)

PCBA kamera pemuka gagal di sini lebih daripada di tempat lain.

Suntikan riak 200 mVpp pada 100 kHz pada input 12V. Video seharusnya tidak menunjukkan bar mendatar.

Susun Atur PCBA untuk Integriti Isyarat dan Penyebaran Haba

Susun atur menentukan sama ada kamera pemuka PCBA merekod dengan pasti atau terkunci dalam trafik.

Syor Timbunan Lapisan (Minimum 6 Lapisan)

Peraturan Laluan Kritikal

Jejak DDR3L – 50Ω ±10% impedans, kumpulan 8 jejak dalam 0.5 mm panjang
MIPI CSI (sensor kepada SoC) – pasangan pembezaan, tidak padan panjang < 0.2 mm
Slot kad SD – perintang siri 22Ω berhampiran SoC untuk kawalan overshoot
Kristal (27 MHz) – cincin pelindung dengan vias dibumikan, tiada satah kuasa di bawahnya

Kawalan Proses Pembuatan untuk Ketekalan

PCBA dash cam berkualiti tinggi memerlukan kawalan proses statistik (SPC) pada setiap baris.

Tampal Pateri dan Aliran Semula

Pemeriksaan Optik dan X-Ray

AOI (optik automatik) – menyemak kekutuban komponen, jambatan pateri, petunjuk terangkat
AXI (X-ray) – wajib untuk pakej BGA (SoC dan DRAM). Nisbah lompang di bawah bola < 25%
ICT (ujian dalam litar) – mengesahkan rel kuasa, jam dan set semula isyarat sebelum perisian tegar berkelip

Ujian Pengesahan Sebelum Pengeluaran Besar-besaran

Setiap reka bentuk PCBA dash cam mesti lulus enam ujian ini.

Soalan Lazim – Soalan Lazim Mengenai Kualiti PCBA Dash Cam

S1: Mengapa banyak reka bentuk PCBA dash cam gagal selepas 6 bulan mod letak kereta?
J: Kegagalan utama ialah kemerosotan supercapacitor atau bateri daripada pengecasan tambahan berterusan dalam haba yang tinggi. Mod letak kereta memastikan kamera pemuka PCBA aktif selama 12+ jam setiap hari pada suhu cermin depan 60–80°C. Tiga kegagalan khusus berlaku:
1. Kenaikan ESR Supercapacitor – Penutup standard 2.7V/10F meningkatkan rintangan siri setara daripada 50 mΩ kepada lebih 1Ω selepas 2000 jam pada 70°C. Ini menghalang siram fail akhir apabila pencucuhan terputus. Gunakan supercaps automotif yang dinilai pada 85°C dengan ESR awal < 30 mΩ.
2. Penutupan terma LDO – LDO 3.3V menguasakan pengesanan gerakan semasa diletakkan. Tanpa penukar wang khusus (90% cekap vs 60% untuk LDO), suhu simpang melebihi 125°C. Beralih kepada wang segerak dengan spektrum sebaran.
3. Kebocoran bateri RTC – Bateri sandaran sel syiling (CR1220) bocor elektrolit melebihi 80°C, menghakis kesan berdekatan. Gantikan dengan supercapacitor 0.1F untuk sandaran RTC – tiada risiko kebocoran.
Sentiasa sahkan mod letak kereta dengan kamera terma selepas 4 jam dalam ketuhar 50°C.

S2: Bagaimanakah peletakan komponen PCBA menjejaskan kualiti video malam dalam kamera pemuka?
J: Peletakan komponen memberi kesan kepada gandingan hingar elektrik ke dalam talian kuasa analog dan jam penderia imej. Tiga peraturan peletakan secara langsung mempengaruhi rakaman malam:
Teruskan menukar pengawal selia 30 mm dari penderia – Riak 2 MHz daripada penukar DC-DC berganding ke dalam rel analog 2.8V sensor jika jejak berjalan selari. Ukur dengan penganalisis spektrum – sebarang taji melebihi -85 dBV pada kekerapan jam piksel menghasilkan jalur menegak dalam cahaya malap.
Pisahkan I/O digital daripada lorong MIPI – Talian data kad SD (sehingga harmonik 200 MHz) terpancar ke dalam jam MIPI pembezaan apabila dihalakan pada lapisan bersebelahan. Tambahkan tanah melalui pagar antara kawasan SDIO dan MIPI.
Letakkan penutup penyahgandingan dalam 1 mm penderia – Penutup seramik 4.7 µF pada setiap pin kuasa menyerap hingar frekuensi tinggi. Cap lebih jauh daripada 2 mm meningkatkan hingar sebanyak 15 dB, kelihatan sebagai jalur mendatar dalam bayang-bayang.
Kamera pemuka yang tersusun rapi PCBA menghasilkan video malam yang bersih di mana plat lesen boleh dibaca pada 5 lux. Reka letak yang buruk menambah artifak yang gagal semakan forensik.

S3: Bolehkah saya menggunakan PCBA dash cam yang sama untuk kamera hadapan dan belakang?
J: Tidak, disebabkan oleh tiga perbezaan perkakasan yang tidak dapat diselesaikan dengan perisian tegar sahaja:
Jarak fokus lensa – Kamera hadapan memerlukan fokus infiniti (3 meter ke ufuk). Kamera belakang memerlukan fokus rapat (0.5 meter ke bumper) untuk bahagian dalam hatchback. Ketinggian tong kanta berbeza sebanyak 1.2 mm. PCBA biasa dengan pemegang kanta boleh laras berharga lebih daripada dua reka bentuk khusus.
Orientasi penderia imej – Kamera hadapan dipasang tegak. Kamera belakang selalunya dipasang terbalik (headliner ke kaca). Sensor membaca piksel dari atas ke bawah. Membalikkan imej secara digital menambahkan kependaman 1 bingkai (33 ms pada 30 fps), menyebabkan ketidakpadanan penyegerakan dalam rakaman dwi-saluran. Flip perkakasan melalui tetapan daftar memerlukan fail konfigurasi sensor yang berbeza.
Persekitaran terma – Cermin depan belakang menerima 30% kurang beban solar berbanding depan. PCBA yang dioptimumkan hadapan dengan pendikitan kuasa yang agresif mungkin tidak pernah menggunakan penyejukan di bahagian belakang, yang membawa kepada ketidakpadanan penuaan kapasitor. Dua tahun operasi akan menunjukkan unit hadapan gagal sebelum belakang.
Sebaliknya, reka bentuk papan induk biasa dengan dua papan sensor mezanin. Cam pemuka asas PCBA memegang pemproses dan kuasa. Setiap papan penderia mempunyai pelekap lensa sendiri, pin orientasi dan ketebalan pad haba. Pendekatan ini mengurangkan jumlah SKU sambil mengekalkan kualiti imej.

Sasaran Hasil Pengeluaran untuk Kualiti Yang Baik

Kamera pemuka berkualiti baik PCBA bertahan selama tiga tahun perubahan suhu harian, getaran dan transien voltan. Reka bentuk dengan penurunan nilai automotif, sahkan dengan pengimejan terma dan audit setiap lot pengeluaran. Pendekatan ini memberikan kamera pemuka yang menangkap momen yang penting.
