Mengelakkan Perangkap Pembumian dan Serpihan Skru: Garis Panduan Reka Bentuk untuk PCBA Kawalan Motor Kebolehpercayaan Tinggi

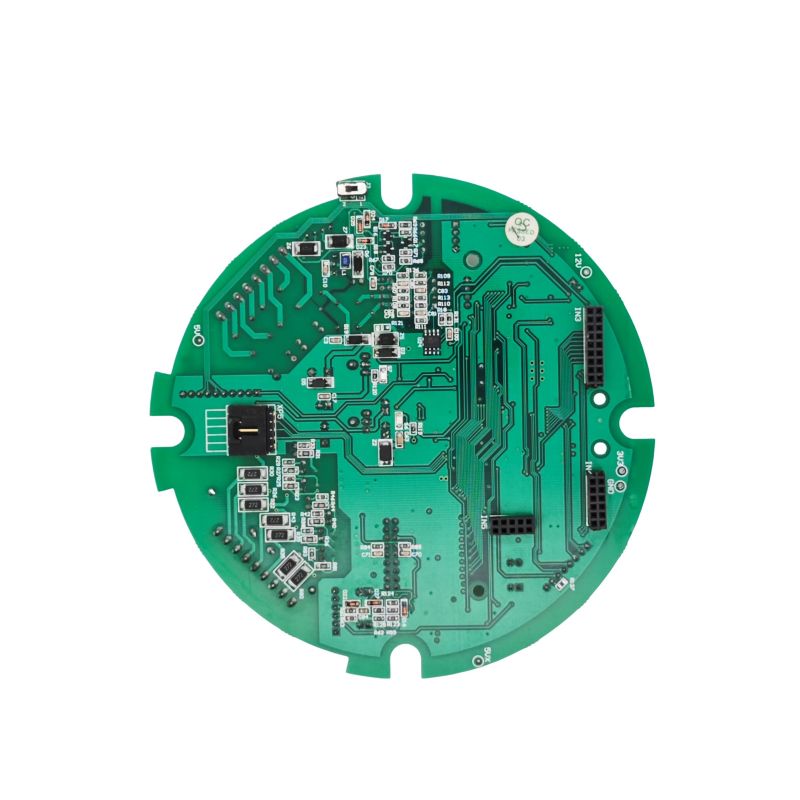

Kawalan Motor PCBA (Perhimpunan Papan Litar Bercetak) ialah pemboleh teras kawalan gerakan ketepatan dalam automasi industri, robotik, kenderaan tenaga baharu dan peralatan rumah pintar. Panduan praktikal ini menyatukan pandangan utama daripada pemilihan seni bina, susun atur PCB, pemasangan dan pengesahan, membantu jurutera dan pengurus produk mengelakkan perangkap biasa dan memastikan peralihan yang lancar daripada prototaip kepada pembuatan volum tinggi.

1. Fasa Reka Bentuk: Seni Bina dan Pemilihan Komponen

1.1 Penyelesaian Tersuai lwn. Standard

Pada permulaan projek, nilaikan sama ada untuk menggunakan PCBA tersuai atau modul standard luar biasa. Walaupun PCBA tersuai menanggung kos awal NRE (Kejuruteraan Bukan Berulang) yang lebih tinggi, ia membolehkan pengoptimuman untuk jenis motor tertentu—seperti BLDC, stepper atau servo—dan sasaran prestasi yang tepat (cth., ketepatan kelajuan/tork dalam ±0.5%). Penyelesaian tersuai juga menawarkan kecekapan penyepaduan sistem yang unggul (selalunya melebihi 95%) dan kebolehpercayaan jangka panjang di bawah keadaan operasi yang teruk.

1.2 Chipset Teras dan Pemilihan Topologi

• Pemproses: MCU 32-bit dengan persisian kawalan motor khusus (cth., teras ARM Cortex-M4) amat disyorkan untuk mengendalikan algoritma intensif pengiraan seperti Kawalan Berorientasikan Medan (FOC) dengan tindak balas masa nyata.

• Peringkat Pemandu dan Kuasa:

• Untuk reka bentuk penyepaduan tinggi, pilih IC pemacu BLDC bersepadu sepenuhnya (mis., siri TI MCF831xC) yang menggabungkan pemacu get dan FET kuasa. Ini memudahkan litar luaran, tetapi mewajibkan penyahgandingan yang teliti—sekurang-kurangnya lima kapasitor kritikal (VM-PGND, CPH-CPL, dll.) mesti diletakkan mengikut lembaran data untuk memastikan operasi yang stabil.

• Untuk aplikasi berkuasa tinggi (cth., >50A), MOSFET/IGBT diskret dengan pemacu pagar khusus lebih diutamakan. Pertimbangkan peranti jurang jalur lebar (SiC atau GaN) untuk mencapai frekuensi pensuisan yang lebih tinggi dan mengurangkan kerugian.

2. Susun Atur PCB: Seni Penindasan Bunyi dan Pengurusan Terma

Papan kawalan motor sememangnya merupakan pemasangan isyarat bercampur dan intensif kuasa. Susun atur yang buruk adalah punca utama kegagalan EMC dan pulangan medan.

2.1 Strategi Pembahagian Litar dan Pembumian (Kritis)

Peraturan Emas: Asingkan pembumian kuasa secara fizikal daripada pembumian isyarat.

• Pengezonan: Bahagikan PCB kepada tiga kawasan yang berbeza:

• Zon Riuh: Penyongsang kuasa, geganti dan gelung pemacu get.

• Zon Digital: MCU, antara muka komunikasi (CAN, UART, SPI).

• Zon Analog: Pengesan semasa/voltan, input pengekod/penyelesai. Jauhkan jejak PWM frekuensi tinggi daripada laluan maklum balas analog yang sensitif.

• Pelaksanaan Pembumian:

• Gunakan pendekatan pembumian satu titik atau satah berpecah tanah.

• Sambungkan asas digital dan analog pada satu titik berhampiran pin rujukan ADC.

• Asingkan pembumian kuasa (bising) dan sambungkannya ke titik bumi bintang sistem melalui laluan galangan rendah, menghalang arus sementara yang besar daripada merosakkan isyarat kawalan.

• Syor Timbunan: Papan 4 lapisan sesuai apabila belanjawan membenarkan. Gunakan lapisan tanah khusus bersebelahan dengan bahagian komponen utama untuk menyediakan laluan kembali kearuhan rendah dan perisai yang wujud. Untuk reka bentuk 2 lapisan, gunakan banjir tanah yang meluas dan pastikan jejak kuasa sesingkat dan selebar mungkin.

2.2 Gelung Kuasa dan Pelesapan Terma

• Lebar Surih dan Kawasan Gelung: Surih keluaran bas DC dan tiga fasa mestilah pendek dan lebar untuk menahan di/dt tinggi. Pasangan isyarat pemacu gerbang harus berjalan selari dan dekat dengan terminal sumber MOSFET yang sepadan untuk meminimumkan kearuhan parasit.

• Pengurusan Terma: Gunakan vias terma untuk menghantar haba dengan cekap daripada peranti kuasa ke satah kuprum dalam atau pad heatsink lapisan bawah. Gunakan bukaan topeng pateri (tembaga terdedah) pada laluan arus tinggi untuk mendayakan lampiran heatsink tambahan.

3. Pemasangan dan Pembuatan: Butiran Yang Diabaikan Namun Kritikal

3.1 Ketahanan Rantaian Bekalan dalam Perancangan BOM

Sebelum BOM (Bill of Materials) dimuktamadkan, lakukan penilaian risiko bekalan untuk item petunjuk panjang seperti MCU dan transceiver komunikasi. Jika boleh, tempah tapak kaki ganti yang serasi dengan pin dalam reka letak untuk mengelakkan penghentian pengeluaran yang disebabkan oleh gangguan pembekal sumber tunggal.

3.2 Kebersihan Pengikat Skru (Mod Kegagalan yang Kerap tetapi Diabaikan)

Semasa pemasangan PCBA pengawal motor, serpihan logam yang dibawa oleh skru adalah pembunuh tersembunyi yang menyebabkan litar pintas dan degradasi penebat.

• Risiko: Zarah logam daripada penyuap skru bergetar boleh jatuh ke pin IC berketumpatan tinggi atau di antara kesan bersebelahan, yang membawa kepada kegagalan terputus-putus atau litar pintas serta-merta apabila dihidupkan.

• Tindakan balas:

• Gantikan penyuap mangkuk bergetar tradisional dengan penyuap jenis langkah untuk meminimumkan penjanaan zarah yang disebabkan oleh geseran.

• Memperkenalkan stesen penyingkiran habuk vakum sejurus sebelum langkah pengikat.

• Gunakan pemutar skru elektrik pintar dengan pemantauan tork dan sudut masa nyata untuk mengelakkan tork kurang (terapung) atau pelucutan benang.

4. Pengujian dan Pengesahan: Melangkaui "Adakah Ia Berputar?"

1. Ujian Fungsian (FCT): Dalam keadaan yang dimuatkan, sahkan masa tindak balas perlindungan arus lebih dan suhu berlebihan—mis., memastikan penutupan pemandu dicetuskan dalam masa <10µs. Juga sahkan logik penurunan kuasa dinamik semasa penurunan voltan.

2. Pra-Pematuhan Keserasian Elektromagnet (EMC): Pelepasan terkonduksi dan terpancar (CE/RE) adalah titik kesakitan yang biasa. Jika kegagalan berlaku, mula-mula periksa sama ada diod TVS yang dinilai betul dan pencekik mod biasa diletakkan pada input kuasa, dan optimumkan kadar slew pensuisan PWM dengan melaraskan perintang get.

3. Kebolehpercayaan Jangka Panjang: Lakukan kitaran haba dan ujian larian berterusan untuk mengesahkan integriti pateri-sendi dan penyusutan komponen di bawah suhu ambien maksimum.

Mereka bentuk yang boleh dipercayaiKawalan Motor PCBApada asasnya ialah pertukaran segi tiga antara prestasi elektrik, termodinamik dan keserasian elektromagnet. Setiap keputusan—dari pembahagian litar yang jelas dan pembumian yang berdisiplin, kepada kawalan kebersihan pemasangan yang ketat—menentukan kestabilan jangka panjang produk dalam persekitaran industri yang mencabar. Dengan melaksanakan strategi yang digariskan dalam panduan ini, anda boleh mengurangkan kadar kegagalan dengan ketara, memendekkan kitaran pembangunan dan meningkatkan keteguhan keseluruhan sistem kawalan motor anda.
