PCBA Automobil: Kejuruteraan Sistematik daripada Tunjang Kebolehpercayaan kepada Pembuatan Sifar Kecacatan

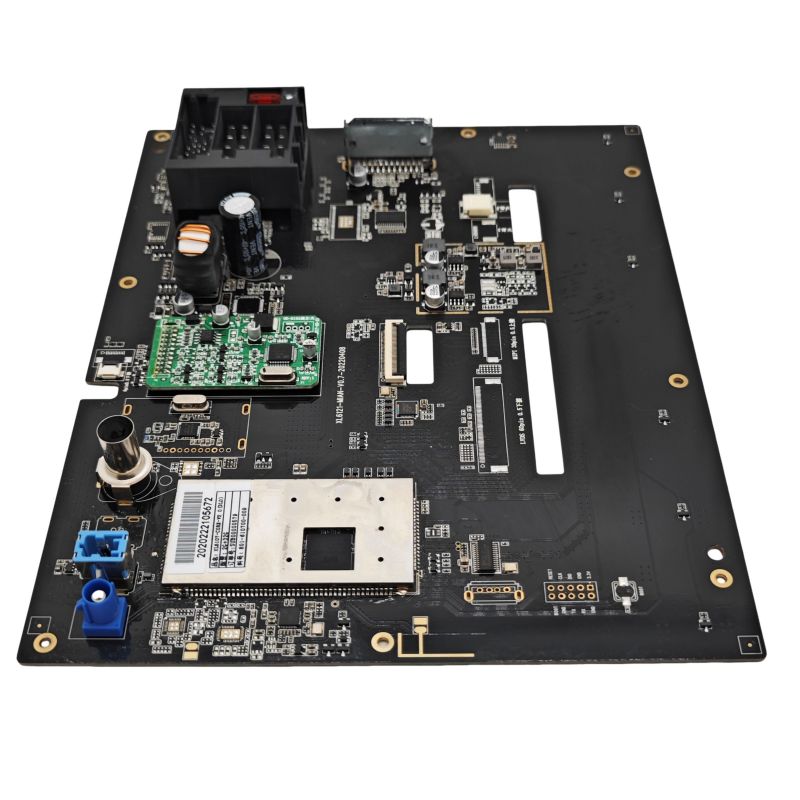

Kereta moden itu sedang mengalami perubahan yang mendalam daripada "produk mekanikal" kepada "terminal pintar mudah alih." Dalam evolusi ini, Perhimpunan Papan Litar Bercetak (PCBA)—sebagai pembawa fizikal dan teras sambungan elektrik Unit Kawalan Elektronik (ECU)—telah menjadi penentu kritikal prestasi kenderaan, keselamatan dan sempadan fungsi. Tidak seperti elektronik pengguna,PCBA keretaberoperasi dalam persekitaran yang melampau yang dicirikan oleh suhu tinggi, kitaran haba yang teruk, getaran sengit, kelembapan dan gangguan elektromagnet. Reka bentuk dan pembuatannya membentuk sistem saintifik yang ketat merangkumi pemilihan komponen, kawalan proses dan kebolehkesanan kualiti kitaran hayat penuh.

I. Piawaian Peringkat Atas yang Tegas: Parit Kualiti Dibina oleh AEC-Q dan IATF 16949

Kebolehpercayaan PCBA automotif tidak berpunca daripada tetulang pada satu peringkat, tetapi berakar umbi dalam sistem standardisasi mandatori atas-bawah. Antaranya, siri AEC-Q dan sistem pengurusan kualiti IATF 16949 membentuk dua asas.

Piawaian AEC-Q, yang ditubuhkan oleh Majlis Elektronik Automotif, menyediakan spesifikasi pensijilan komponen dengan ambang ujian yang ketat untuk jenis komponen yang berbeza. Contohnya, AEC-Q100 memfokuskan pada litar bersepadu (IC), yang memerlukannya untuk lulus ujian seperti kitaran suhu, penghijrahan elektro dan analisis kegagalan. AEC-Q200 mensasarkan komponen pasif (kapasitor, perintang, dsb.), tertakluk kepada kejutan haba, kelembapan dan ujian getaran untuk memastikan prestasinya kekal stabil merentas julat suhu yang luas dari -40°C hingga +125°C (dan seterusnya). Mana-mana komponen yang tidak lulus pensijilan AEC-Q menghadapi halangan yang besar untuk memasuki rantaian bekalan automotif arus perdana.

Di peringkat sistem pembuatan, IATF 16949:2016 telah menggantikan ISO/TS 16949 sebagai satu-satunya standard pengurusan kualiti untuk industri automotif. Mandat terasnya ialah pelaksanaan mandatori lima alatan teras (APQP, PPAP, FMEA, MSA, SPC) untuk mewujudkan seni bina kualiti gelung tertutup. Secara khusus:

• APQP (Perancangan Kualiti Produk Terperinci) memerlukan semakan DFM (Reka Bentuk untuk Kebolehkilangan) pada peringkat reka bentuk untuk mengelakkan kemungkinan kecacatan secara proaktif, seperti "pencucian batu nisan" komponen kecil 0201 atau kecacatan reka bentuk pad BGA (Ball Grid Array).

• PPAP (Proses Kelulusan Bahagian Pengeluaran) mewajibkan Indeks Keupayaan Proses (Cpk) untuk ciri Kritikal-ke-Kualiti (CTQ) mestilah ≥ 1.67, bermakna keupayaan proses mestilah jauh melebihi piawaian industri umum.

• FMEA (Mod Kegagalan dan Analisis Kesan) menilai Nombor Keutamaan Risiko (RPN) secara sistematik bagi mod kegagalan yang berpotensi dalam barisan SMT (Surface Mount Technology)—seperti tampal pateri yang tidak mencukupi atau lompang BGA—dan menguatkuasakan tindakan pembetulan mandatori untuk item RPN tinggi.

Jaminan Dwi Reka Bentuk dan Proses: Menangani Cabaran Terma, Mekanikal dan Kimia

Cabaran fizikal yang dihadapi oleh PCBA automotif tertumpu pada tiga bidang: pengurusan haba, tekanan mekanikal dan kakisan alam sekitar. Ini memerlukan inovasi kolaboratif dalam kedua-dua reka bentuk dan proses pembuatan.

1. Pengurusan Terma dan Pemilihan Bahan PCBA yang terletak berhampiran petak enjin atau pek bateri kuasa mesti menahan suhu tinggi yang berpanjangan. Untuk mengurangkan kegagalan terma, pereka bentuk mengutamakan substrat dengan bahan Tg tinggi (suhu peralihan kaca ≥ 170°C) bahan FR-4 atau polimida, menghalang PCB daripada melembut dan berubah bentuk di bawah haba. Untuk komponen berkuasa tinggi, PCB Teras Logam (MCPCB) atau vias terma yang digabungkan dengan sink haba diperkenalkan untuk mengoptimumkan laluan pelesapan haba. Selain itu, PECVD (Plasma-Enhanced Chemical Vapor Deposition) salutan plasma—bersifat lutsinar terma—menawarkan perlindungan tahap molekul tanpa menghalang pelesapan haba, menjadikannya sangat sesuai untuk aplikasi berketumpatan kuasa tinggi yang padat seperti pengawal domain.

2. Perlindungan Getaran Mekanikal dan Pengukuhan Sambungan Getaran adalah punca utama kegagalan lesu sendi pateri. Garis panduan reka bentuk mengikut prinsip DFM: elakkan meletakkan komponen berat yang besar dalam zon kepekatan tegasan, dan utamakan SMT daripada komponen lubang telus untuk mengurangkan tekanan sambungan pateri. Untuk pakej BGA yang terdedah kepada getaran, proses Underfill—mengisi celah di bawah cip dengan pelekat untuk mengedarkan tekanan—dilaksanakan. Ini boleh meningkatkan kebolehpercayaan impak dengan beberapa urutan magnitud. Tambahan pula, piawaian muat tekan seperti IPC-9797A menyediakan spesifikasi untuk kebolehpercayaan penyambung di bawah persekitaran getaran.

3. Salutan Konformal dan Perlindungan Kakisan Kelembapan, semburan garam dan bahan pencemar kimia menimbulkan ancaman kakisan jangka panjang kepada PCBA. Aplikasi terpilih salutan selaras adalah amalan standard. Walau bagaimanapun, untuk penderia atau pautan isyarat frekuensi tinggi, salutan tradisional mungkin menjejaskan integriti isyarat atau menambah rintangan haba. Dalam kes sedemikian, salutan aras molekul berasaskan nanoteknologi (cth., salutan plasma daripada P2i) menawarkan penyelesaian yang unggul, memberikan perlindungan anti-kondensasi tanpa mengubah ciri impedans. Untuk kawasan BGA berketumpatan tinggi, AXI (Pemeriksaan X-ray Automatik) dipercayai untuk memantau kadar lompang pateri (biasanya diperlukan <25%) untuk mengelakkan lompang daripada menjadi punca kakisan atau penyebaran retak.

Pembuatan Kecacatan Sifar: SPI 3D Gelung Tertutup kepada Kebolehkesanan Penuh MES

Objektif teras pembuatan PCBA automotif adalah untuk mendekati "Kecacatan Sifar." Matlamat ini dicapai melalui pemeriksaan yang sangat automatik dan kawalan proses masa nyata.

Dalam peringkat SMT kritikal—pencetakan tampal pateri—statistik menunjukkan bahawa 60%–70% kecacatan berpunca daripada sisihan pencetakan. Untuk menangani perkara ini, barisan pengeluaran terkemuka mengguna pakai SPI 3D (Pemeriksaan Tampal Pateri Tiga Dimensi) digandingkan dengan sistem maklum balas gelung tertutup yang dipautkan kepada pencetak. Apabila SPI mengesan sisihan arah aliran dalam volum atau ketinggian tampal pateri, sistem secara automatik memperhalusi tekanan squeegee atau kelajuan pelepasan stensil tanpa campur tangan manual. Mekanisme ini mengekalkan Cpk parameter kritikal secara stabil melebihi 1.67. Pada peringkat seterusnya:

• AOI (Automated Optical Inspection) menangkap kecacatan visual seperti anjakan komponen dan penyambungan.

• ICT (In-Circuit Testing) menggunakan kenalan probe untuk menyaring cepat kerosakan elektrik seperti seluar pendek dan toleransi rintangan.

• FCT (Ujian Litar Fungsian) mensimulasikan keadaan pengendalian dunia sebenar (mis., turun naik kuasa 12V/24V) untuk mengesahkan integriti fungsi PCBA.

Yang penting, kebolehkesanan hujung ke hujung tidak boleh dirunding. Seperti yang dimandatkan oleh IATF 16949, Sistem Perlaksanaan Pembuatan (MES) mengikat setiap nombor kelompok komponen, parameter peletakan, profil suhu aliran semula dan juga imej X-ray kepada UID unik terukir laser akhir PCBA. Sekiranya berlaku kegagalan medan, sejarah pengeluaran penuh boleh diambil dalam masa 60 saat, membolehkan pembendungan yang tepat dan analisis punca. Keupayaan kebolehkesanan ini juga semakin penting untuk menyokong peraturan "Hak untuk Pembaikan".

Stratifikasi Aplikasi dan Integrasi Sistem

Aplikasi PCBA automotif merangkumi pelbagai domain, daripada kawalan badan dan powertrain kepada kokpit pintar dan pemanduan autonomi. Setiap senario mengenakan keutamaan yang berbeza:

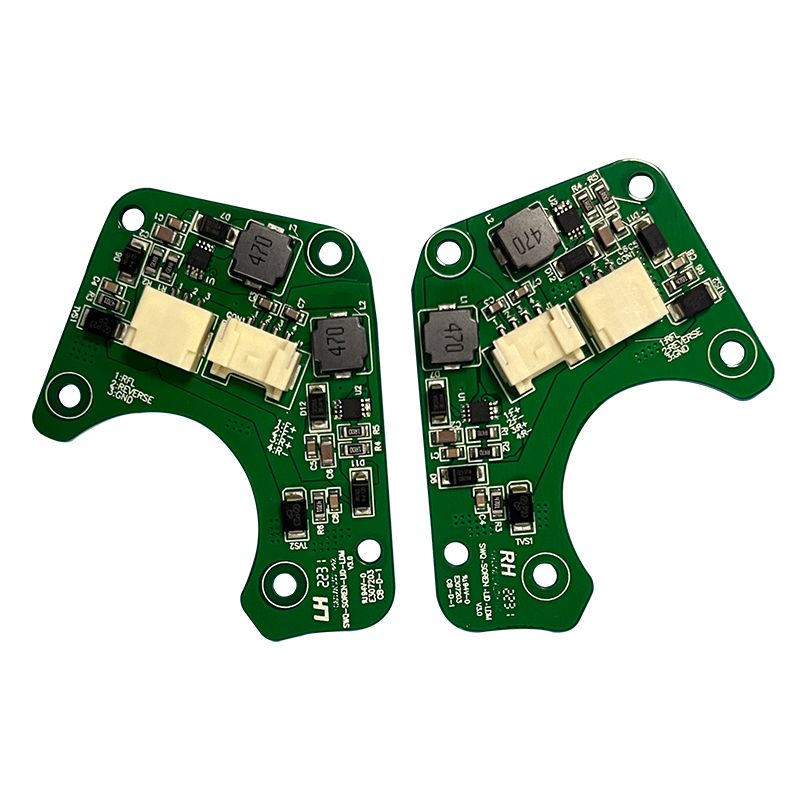

• Domain Badan (BCM, Modul Kawalan Badan): Menekankan kawalan I/O dan penggunaan kuasa yang rendah, dengan kepekaan kos yang memerlukan langkah perlindungan yang seimbang.

• Domain Kuasa dan Keselamatan (ABS/ESP, Sistem Brek Antikunci/Program Kestabilan Elektronik): Tuntut kelajuan tindak balas yang sangat tinggi dan toleransi persekitaran yang melampau, memerlukan IC AEC-Q100 gred tinggi dan reka bentuk redundan yang diperkukuh.

• Domain Infotainment: Mengutamakan penghantaran isyarat berkelajuan tinggi (cth., HDMI, LVDS) dan keserasian elektromagnet (EMC), selalunya menggunakan HDI (High-Density Interconnect) atau tegar-flex teknologi untuk mengoptimumkan integriti isyarat.

PCBA keretaadalah, pada dasarnya, sains determinisme. Ia menetapkan piawaian yang ketat melalui AEC-Q dan IATF 16949 untuk menapis gen yang boleh dipercayai pada sumbernya; ia memberikan perkakasan dengan daya tahan terhadap persekitaran yang keras melalui reka bentuk dan proses khusus yang menyasarkan haba, getaran dan kakisan; dan ia mengunci konsistensi proses hampir sifar kecacatan dalam pengeluaran besar-besaran melalui gelung tertutup SPC, pemeriksaan AOI/X-ray dan kebolehkesanan MES. Memandangkan seni bina E/E (Elektrik/Elektronik) automotif berkembang ke arah platform pengkomputeran pusat, PCBA bukan sahaja mesti menampung kepadatan pengkomputeran yang lebih tinggi tetapi juga mencapai kebolehramalan redundansi dan kegagalan dalam rangka kerja keselamatan berfungsi (ISO 26262). Inovasi teknologi dalam bidang ini terus memacu industri automotif ke arah yang lebih selamat, lebih pintar dan lebih dipercayai.
