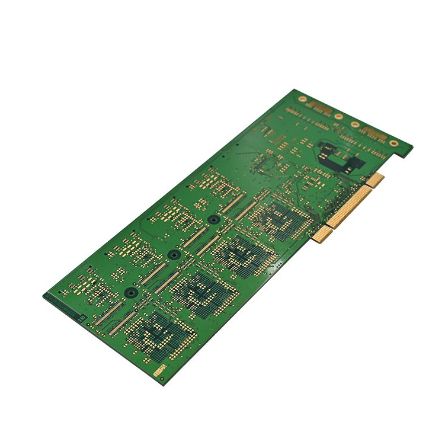

Menguasai Konsol Permainan PCBA: Panduan Kejuruteraan Lengkap

PCBA (Perhimpunan Papan Litar Bercetak) bagi konsol permainan ialah "jantung" - ia membawa pemproses, memori, pemacu paparan dan semua antara muka persisian. Sama ada anda membina peranti pegang tangan retro atau peranti permainan mudah alih moden, panduan ini membimbing anda melalui keseluruhan proses.

Merancang Dahulu: Tentukan Konsol Permainan Anda

Melaburkan masa dalam perancangan sebelum mengambil besi pematerian akan menyelamatkan anda daripada banyak sakit kepala di jalan raya.

1. Tentukan Matlamat dan Spesifikasi Teras Anda

Fikirkan dengan jelas tentang jenis konsol permainan yang ingin anda bina:

• Gaya Retro: Menjalankan permainan yang dicontohi 8-bit atau 16-bit, keperluan prestasi rendah, bagus untuk pemula. Contoh biasa ialah peranti serasi Arduboy menggunakan ATmega32u4 16MHz memacu skrin OLED 128×64.

• Gaya Moden: Menjalankan Linux, meniru PSP atau sistem peringkat lebih tinggi. Ini memerlukan teras yang lebih berkuasa – cth., Raspberry Pi 3B+ dengan paparan IPS 7 inci, serta pengurusan kuasa khusus dan papan butang pengembangan.

2. Pilih Komponen Teras

Berikut ialah bil bahan biasa untuk akonsol permainan PCBA:

Petua Pro: Sentiasa sahkan tahap voltan dan logik (3.3V lwn. 5V) merentas semua komponen untuk memastikan ia boleh berkomunikasi dengan betul.

Reka Bentuk Litar dan Prototaip

Setelah perancangan selesai, anda beralih ke teras pembangunan PCBA - reka bentuk dan pembuatan.

1. Susun Atur Skema dan PCB

Gunakan alat EDA (KiCad, Altium Designer, EAGLE) untuk melengkapkan perkara berikut:

• Lukiskan skema: Sambungkan pemproses, paparan, butang, storan dan pin IC pengurusan kuasa dengan betul.

• Susun atur PCB: Letakkan pemproses utama dekat dengan penyambung paparan untuk memendekkan laluan isyarat berkelajuan tinggi. Jadikan kesan kuasa dan tanah lebih luas, dan gunakan satah tanah pepejal untuk mengurangkan gangguan elektromagnet (EMI).

• Jalankan DRC: Jalankan Semakan Peraturan Reka Bentuk untuk memastikan lebar jejak dan kelegaan memenuhi keupayaan fabrikasi anda.

2. Prototaip dan Penyediaan BOM

Eksport fail Gerber dan hantarkannya ke fab PCB untuk prototaip. Sementara itu, mulakan sumber komponen. Ambil perhatian bahawa IC dan penyambung khusus boleh mempunyai masa pendahuluan selama 12–24 minggu, jadi rancang lebih awal.

 Pemasangan PCBA – Memateri dan Memasang

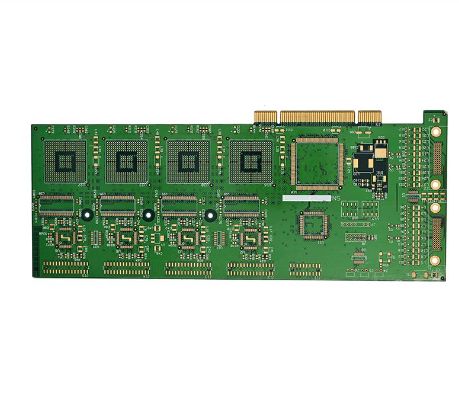

Sebaik sahaja anda menerima PCB kosong, sudah tiba masanya untuk memateri dan memasang. Pilih kaedah yang sesuai dengan tahap kemahiran anda.

1. Pematerian Komponen SMT (Pematerian Permukaan)

Untuk bahagian SMD kecil seperti perintang dan kapasitor, proses profesional menggunakan pematerian pick-and-place + reflow. Dalam senario DIY, anda boleh:

• Pateri tangan: Gunakan pinset untuk meletakkan bahagian, panaskan pad dan semat dengan hujung seterika anda, dan suapkan dalam wayar pateri.

• Aliran Semula: Sapukan pes pateri pada pad, letakkan komponen, dan panaskan PCB pada plat panas sehingga pes cair (~190°C).

2. Pematerian Komponen THT (Through-Hole)

Butang, pemegang bateri, pengepala pin dan bahagian yang serupa dimasukkan dari bahagian atas dan dipateri di bahagian bawah.

Petua pematerian:

• Pateri komponen yang lebih pendek dahulu (perintang, kapasitor), kemudian yang lebih tinggi (pengepala, soket).

• Tetapkan suhu seterika kepada ~300°C, dan pastikan setiap sambungan dipanaskan di bawah 5 saat untuk mengelakkan kerosakan bahagian atau pad.

• Perhatikan kekutuban untuk LED, kapasitor elektrolitik, dan petunjuk bateri (merah = positif, hitam = negatif).

Perisian tegar dan Perisian

Dengan perkakasan yang dipasang, konsol anda hanyalah "badan" - ia memerlukan perisian tegar untuk menjadi hidup.

1. Sediakan persekitaran pembangunan: Pasang Arduino IDE, Raspberry Pi OS, atau rantai alat yang setara untuk pemproses pilihan anda. Untuk projek berasaskan Mikro Arduino Pro, pasang perpustakaan Arduboy2.

2. Tulis/kilat perisian tegar: Perisian tegar mengendalikan pemulaan perkakasan, membaca input butang, memacu paparan dan menjalankan logik permainan. Pemula harus bermula dengan projek sumber terbuka (seperti perpustakaan permainan Arduboy) untuk mempelajari cara memindahkan permainan.

3. Muatkan permainan: Untuk konsol dengan sokongan microSD, letakkan fail ROM permainan pada kad; perisian tegar membaca dan melaksanakannya dari sana.

Pengujian dan Pengesahan

Ini ialah langkah jaminan kualiti – jangan sekali-kali melangkaunya.

1. Pemeriksaan pra-kuasa: Gunakan multimeter untuk memeriksa seluar pendek antara kuasa dan tanah. Periksa semula polariti dan orientasi semua bahagian.

2. Ujian kuasa hidup: Mula-mula, kuasa tanpa IC utama dimasukkan, sahkan bahawa setiap rel kuasa (cth., 3.3V, 5V) keluar dengan betul. Kemudian pasang pemproses dan uji fungsi asas.

3. Ujian fungsional: Uji input butang, output paparan, audio dan pengecasan satu demi satu. Gunakan kod ujian yang bergelung melalui setiap fungsi untuk mengesahkan setiap baris berfungsi.

4. Ujian permainan: Jalankan permainan secara berterusan selama 15–30 minit. Pantau kestabilan skrin, responsif butang dan kenaikan suhu keseluruhan.

Petua Lanjutan dan Perangkap Biasa

• Reka bentuk terma: Teras berprestasi tinggi (cth., Raspberry Pi) menjana haba yang ketara - menyumbang kepada penyejuk haba atau lubang pengudaraan dalam reka bentuk dan reka bentuk kepungan PCB.

• EMI (Gangguan Elektromagnet): Untuk isyarat digital berkelajuan tinggi, gunakan pasangan pembezaan dan kelilinginya dengan jejak tanah untuk mengurangkan bunyi.

• DFM (Reka Bentuk untuk Kebolehkilangan): Jika anda merancang pengeluaran kumpulan kecil, rujuk fabrik PCBA anda pada awal fasa reka bentuk untuk memastikan susun atur anda sepadan dengan keupayaan pembuatannya.
