Jawapan Ringkas: Ia Bergantung pada Permohonan Anda

Dengan pengalaman selama 20 tahun dalam elektronik kuasa dan analisis kegagalan merentas pemacu industri, pengawal EV dan sistem servo, saya telah mendokumenkan cara keputusan pematerian membuat atau memecahkan kebolehpercayaan kawalan motor. Panduan ini menyediakan data kejuruteraan, jadual perbandingan dan cadangan yang diuji di lapangan.

Pematerian tanpa plumbum adalah wajib untuk kebanyakan produk kawalan motor komersial yang dihantar ke pasaran terkawal (EU, China, Korea). Walau bagaimanapun, pengecualian wujud untuk aplikasi bawah hud automotif, aeroangkasa dan pemacu industri tertentu yang kebolehpercayaan mengatasi keperluan kawal selia.

Perbezaan Teknikal: Pateri Tanpa Plumbum vs

Memahami sifat bahan menerangkan mengapa keputusan ini penting untuk PCBA kawalan motor.

Komposisi Aloi & Takat Lebur

Perbandingan Kebolehpercayaan Mekanikal

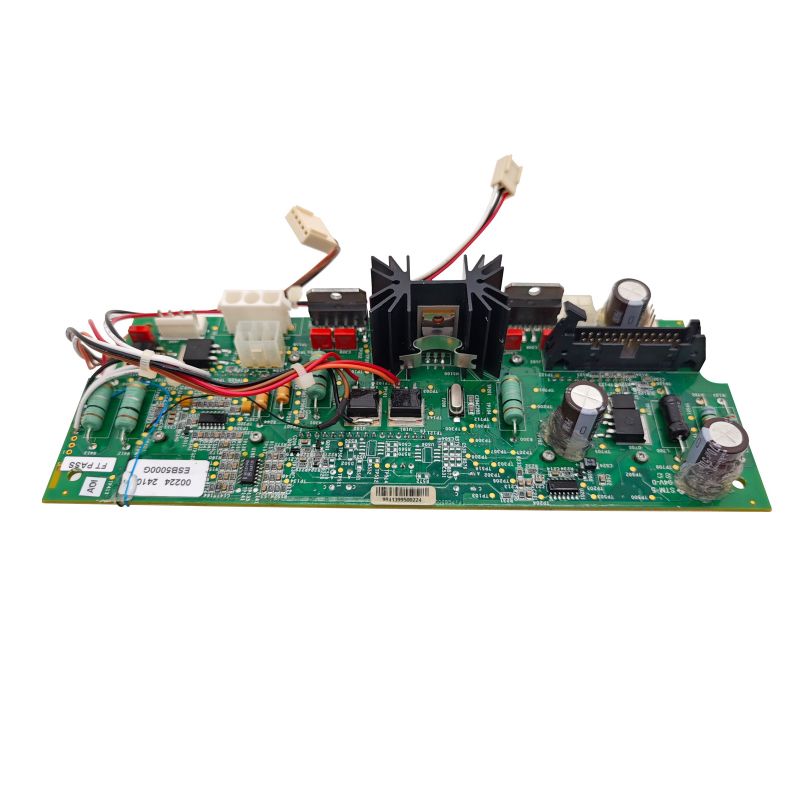

Mengapa PCBA Kawalan Motor Menghadapi Cabaran Pemterian Unik

Pemasangan kawalan motor mengalami tekanan yang tidak pernah dihadapi oleh kebanyakan PCB. Tiga faktor ini menjadikan pilihan pematerian kritikal.

1. Persekitaran Getaran Tinggi

Pengawal motor yang dipasang terus pada pam, pemampat atau EV mengalami pengujaan mekanikal yang berterusan. Satu kajian yang didokumenkan membandingkan PCBA yang sama dengan pateri berplumbum vs. tanpa plumbum:

- Perhimpunan terkemuka:Kegagalan pertama selepas 40 jam getaran rawak 6g (komponen patah kaki)

- Perhimpunan tanpa plumbum:Mod kegagalan yang sama selepas hanya 4 jam getaran yang sama

Puncanya? Pateri tanpa plumbum telah mengurangkan kemuluran. Apabila sendi tidak boleh lentur, tekanan getaran tertumpu pada plumbum komponen, menyebabkan keretakan pramatang.

2. Berbasikal Terma Melampau

Pemacu motor menjana haba. Kemudian motor berhenti. Kemudian mereka mula semula. Kitaran pemacu industri biasa dari -40°C hingga +125°C beribu kali.

Pateri berplumbummenampung ketidakpadanan CTE (pekali pengembangan haba) antara komponen dan PCB melalui kemuluran.

Pateri tanpa plumbummembentuk sebatian antara logam (IMC) yang lebih tebal dan rapuh pada antara muka sambungan. Pertumbuhan IMC yang berlebihan melemahkan antara muka dan mempercepatkan permulaan retak.

3. Arus Tinggi dan Pemanasan Joule

PCBA kawalan motor membawa arus berterusan dari 5A hingga 200A+. Setiap sambungan pateri mengalami pemanasan sendiri daripada kehilangan I²R.

Perbezaan utama bukanlah rintangan tetapi bagaimana sendi mengendalikan tekanan kitaran haba dari semasa ke semasa.

Apabila Anda MESTI Menggunakan Pateri Tanpa Plumbum

Keperluan kawal selia memberi sedikit ruang untuk pilihan dalam senario ini.

Pasaran Mematuhi RoHS

EU, China, Korea Selatan dan banyak bidang kuasa lain mengehadkan plumbum dalam elektronik kepada 0.1% mengikut berat bahan homogen. Produk yang dijual di pasaran ini mesti menggunakan pateri tanpa plumbum melainkan pengecualian khusus dikenakan.

Kawalan Motor Pengguna dan Komersial

Perkakas rumah (mesin basuh, kipas HVAC, pemampat peti sejuk)

Alat kuasa dengan pemacu motor

Pengawal HVAC komersial

Robotik untuk kegunaan bukan industri

Pembuatan Menghadapi Eksport

Jika anda mengeluarkan PCBA kawalan motor untuk pengedaran global, mengekalkan barisan pengeluaran berplumbum dan bebas plumbum yang berasingan mewujudkan kerumitan inventori dan risiko kualiti. Pemprosesan bebas plumbum bersatu adalah pilihan praktikal.

Apabila Anda Boleh Mewajarkan Pateri Plumbum (Pengecualian)

Aplikasi tertentu layak mendapat pengecualian RoHS atau berada di luar skop kawal selia sepenuhnya.

Elektronik Bawah Hud Automotif

Pengecualian 7(c)-I(sah sehingga sekurang-kurangnya 2026) membenarkan plumbum dalam elektronik automotif kebolehpercayaan tinggi di mana alternatif bebas plumbum tidak mempunyai kebolehpercayaan yang terbukti.

Data dunia sebenar daripada pembekal Tahap-1 menunjukkan:

• Sambungan bebas plumbum dalam unit kawalan enjin menunjukkan permulaan retakan lebih awal di bawah kitaran haba
• Pembentukan misai timah pada kemasan timah tulen mewujudkan risiko litar pintas dalam ECU tertutup
• Banyak OEM automotif terus menentukan pateri berplumbum untuk modul kritikal keselamatan

Aeroangkasa dan Tentera

Pengecualian lengkap. Pateri bebas plumbum tidak diperlukan untuk aplikasi penerbangan, pertahanan atau angkasa lepas. Sektor ini terus menggunakan Sn63/Pb37 berdasarkan data kebolehpercayaan berdekad-dekad.

Pemacu Motor Industri (10+ Tahun Keperluan Hayat)

Apabila pengawal motor mesti beroperasi selama 15+ tahun di kilang tidak berhawa dingin (-20°C hingga +70°C ambien), pateri berplumbum kekal sebagai pilihan konservatif. Data kelesuan haba jangka panjang untuk bebas plumbum dalam keadaan ini masih berkembang.

Peralatan Perubatan (Tidak Boleh Diimplan)

Pengecualian wujud untuk kebanyakan peranti elektronik perubatan yang kebolehpercayaan secara langsung memberi kesan kepada keselamatan pesakit.

Pembaikan dan Alat Ganti

PCBA pengganti untuk peralatan pateri berplumbum sedia ada harus menggunakan pateri berplumbum untuk mengekalkan keserasian metalurgi dengan sambungan dan komponen sedia ada.

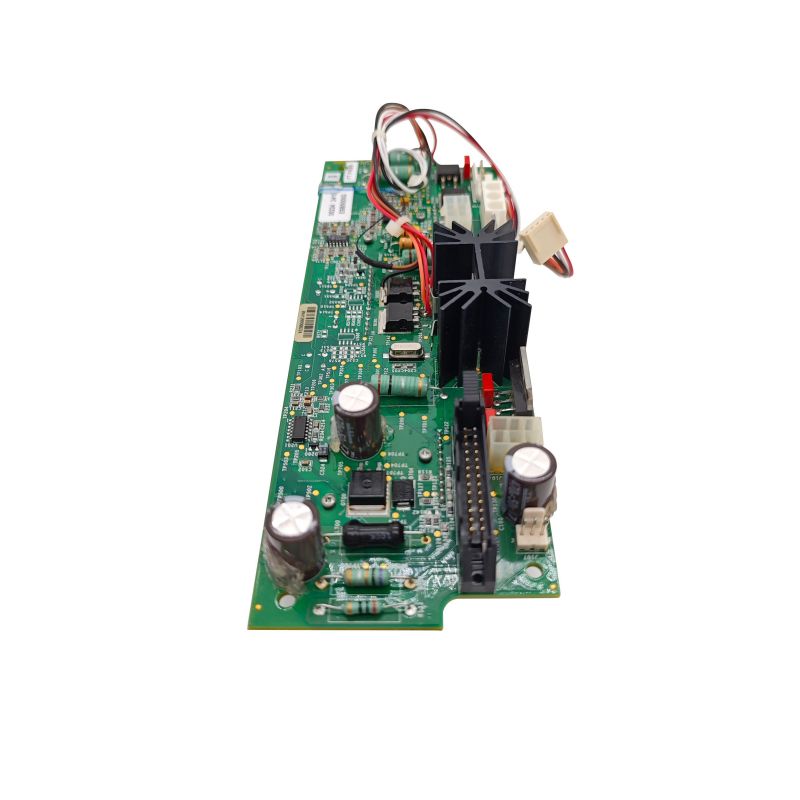

Pertimbangan Komponen Kritikal untuk PCBA Kawalan Motor

Tidak semua bahagian bertolak ansur dengan suhu pematerian tanpa plumbum. Lima kategori ini memerlukan perhatian khusus.

1. Komponen Sensitif Suhu

Puncak pengaliran semula tanpa plumbum pada 245°C hingga 260°C—jauh lebih tinggi daripada 220°C hingga 230°C plumbum.

2. Komponen dengan Kemasan Tin Tulen

Kemasan timah tulen (biasa pada komponen bebas plumbum) boleh menumbuhkan misai konduktif dari semasa ke semasa—risiko kritikal untuk kawalan motor dengan jarak komponen yang ketat.

Strategi mitigasi:

- Nyatakan kemasan NiPdAu atau matte tin-bismut dan bukannya tin tulen

- Sapukan salutan konformal pada semua sambungan pateri

- Elakkan timah tulen pada komponen di kawasan berkepadatan tinggi

3. Inventori Sedia Ada Komponen Plumbum

Menggunakan komponen pateri berplumbum (cth., petunjuk bersalut SnPb) dalam proses pemasangan tanpa plumbum menghasilkanketidakserasian proses:

Kemasan komponen cair pada 183°C, tetapi pateri bebas plumbum memerlukan 245°C+

Kemasan komponen mungkin teroksida atau larut sebelum sambungan pateri terbentuk

Keputusan: sendi tidak boleh dipercayai, kecacatan kepala-dalam-bantal, dan kegagalan medan

peraturan:Gunakan komponen yang dinilai untuk proses pematerian yang akan mereka alami.

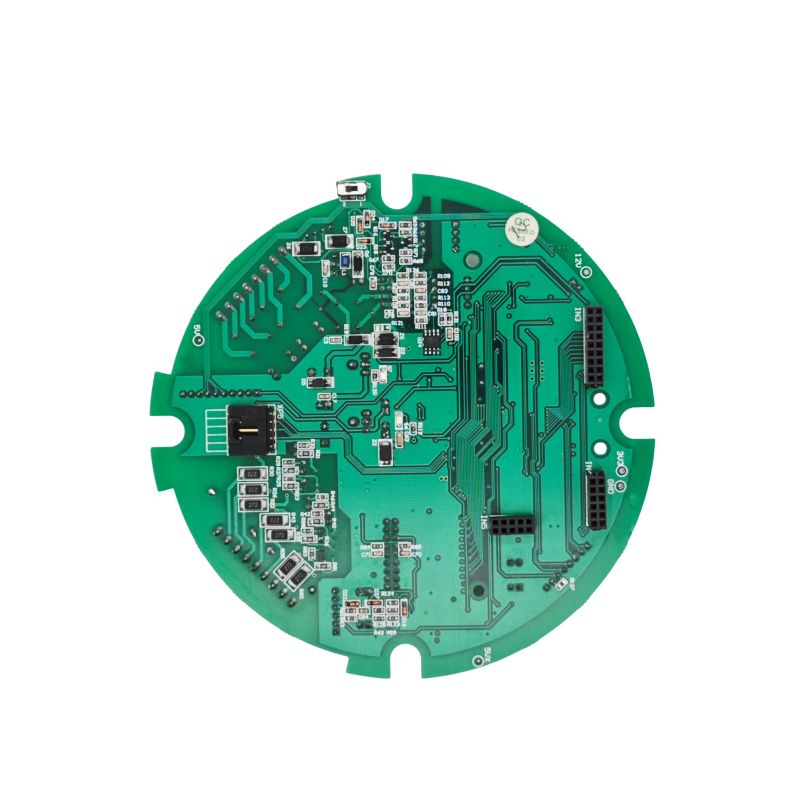

Amalan Terbaik untuk PCBA Kawalan Motor Tanpa Plumbum

Jika bebas plumbum diperlukan, amalan ini memaksimumkan kebolehpercayaan.

Pemilihan Kemasan Permukaan PCB

Syor:ENIG menyediakan pembasahan terbaik dan jangka hayat terpanjang untuk pemasangan tanpa plumbum.

Pengoptimuman Profil Aliran Semula

Profil pengaliran semula tanpa plumbum yang dioptimumkan dengan baik menghasilkan sambungan sejuk, lompang dan IMC rapuh.

Pengurangan Getaran untuk Sendi Tanpa Plumbum

Memandangkan kemuluran berkurangan bebas plumbum dalam getaran, ambil langkah tambahan ini:

1. Pot / Enkapsulasi:Isi kepungan di sekeliling komponen berjisim tinggi (penyambung, transformer, kapasitor besar) dengan sebatian pasu silikon atau uretana. Ini memindahkan tegasan getaran dari sambungan pateri.

2. Komponen terikat pelekat:Gunakan pelekat epoksi atau silikon di bawah peranti pelekap permukaan yang besar (peraruh, kapasitor aluminium).

3. Kurangkan ketinggian standoff komponen:Komponen tinggi dengan plumbum panjang bertindak sebagai tuas getaran. Tentukan komponen berprofil rendah jika boleh.

Soalan Lazim PCBA Kawalan Motor

Di bawah ialah tiga soalan teknikal daripada pereka pemacu motor dan jurutera pembuatan.

S1: Saya sedang mereka bentuk pengawal motor kenderaan elektrik untuk pembekal automotif Tahap-1. Bolehkah saya menggunakan pateri tanpa plumbum?

A:Ya, tetapi dengan ujian kelayakan yang ketara. Kebanyakan pembekal automotif Tahap-1 pada masa ini menggunakan pateri tanpa plumbum untuk reka bentuk baharu kerana pematuhan RoHS diperlukan untuk kenderaan pasaran EU. Walau bagaimanapun, pengecualian wujud untuk elektronik bawah hud yang data kebolehpercayaan tanpa plumbum masih tidak lengkap.

Pelan kelayakan anda mesti termasuk:

Nasihat praktikal:Banyak OEM automotif terus menentukan pateri berplumbum untuk ECU bawah hud menggunakan pengecualian RoHS sedia ada. Berbincang dengan pelanggan anda sebelum membuat komitmen untuk bebas plumbum. Jika bebas plumbum adalah wajib, nyatakan kemasan permukaan ENIG dan salutan selaras untuk semua pemasangan.

S2: Pemacu motor industri saya gagal selepas 18 bulan dengan sambungan pateri retak pada enam MOSFET kuasa. Pemasangan menggunakan pateri tanpa plumbum SAC305. Apa yang silap?

A:Ini adalah kegagalan keletihan haba klasik. Berikut ialah urutan diagnostik:

Langkah 1 - Periksa lokasi retak:Di bawah mikroskop, lihat antara muka antara plumbum MOSFET dan fillet pateri. Jika retakan berjalan di sepanjang lapisan sebatian antara logam (IMC), IMC menjadi terlalu tebal semasa pengaliran semula.

Langkah 2 - Semak profil aliran semula anda:Untuk SAC305, masa di atas liquidus (TAL) hendaklah maksimum 60 hingga 90 saat. Jika TAL anda melebihi 120 saat, ketebalan IMC boleh melebihi 10µm (zon rapuh bermula melebihi 5µm).

Langkah 3 - Ukur kenaikan suhu di pad longkang MOSFET:Dengan kamera inframerah, ukur suhu pad pada beban penuh. Jika ia melebihi 110°C, delta kitaran haba (ΔT) terlalu besar.

Langkah 4 - Semak untuk pemasangan satu titik:MOSFET berkuasa dengan pad haba yang besar (DPAK, D2PAK, TO-263) yang kekurangan vias haba atau mempunyai lompang di bawah pad mengalami titik panas. X-ray sendi-lompang melebihi 25% daripada kawasan pad tidak boleh diterima.

Pembaikan yang disyorkan (mengikut keutamaan):

1. Kurangkan ΔT:Tambah heatsink atau tingkatkan aliran udara untuk mengekalkan pad MOSFET di bawah 90°C pada beban penuh.

2. Tambah vias haba:Di bawah setiap pad MOSFET, letakkan susunan vias 0.3mm (diisi dan ditutup) untuk menarik haba ke dalam satah tanah PCB.

3. Gunakan aloi perak rendah:Pertimbangkan SAC105 (1% Ag) dan bukannya SAC305. Kandungan perak yang lebih rendah meningkatkan kemuluran dan rintangan lesu terma pada kos takat lebur yang lebih tinggi sedikit.

4. Pot MOSFET:Sapukan sebatian pasu pengalir haba ke atas MOSFET. Ini melembapkan tekanan kitaran haba dan memindahkan haba.

S3: Saya perlu membaiki PCBA kawalan motor yang pada asalnya menggunakan pateri berplumbum. Bolehkah saya menggunakan pateri tanpa plumbum untuk pembaikan?

A:Secara teknikal ya, tetapi tidak disyorkan. Inilah sebabnya:

Masalah 1 - Metalurgi campuran:Pateri tanpa plumbum (SAC305) tidak bergaul dengan baik dengan sisa pateri berplumbum (Sn63/Pb37). Aloi yang terhasil mempunyai takat lebur yang tidak dapat diramalkan (biasanya 190°C hingga 210°C) dan membentuk sendi lemah dan berbutir yang mudah retak.

Masalah 2 - Konflik suhu:Untuk mengalirkan pateri tanpa plumbum dengan betul, anda memerlukan hujung besi pematerian 370°C hingga 400°C. Suhu ini boleh:

Nyahlaminakan pad PCB daripada substrat FR4

Merosakkan komponen bersebelahan (terutamanya kapasitor elektrolitik)

Cairkan penyambung plastik berdekatan

Protokol pembaikan yang disyorkan:

Jika anda mesti menggunakan tanpa plumbum pada papan berplumbum:Keluarkan 100% pateri sedia ada dari kawasan pembaikan menggunakan stesen penyahpaterian vakum. Periksa di bawah pembesaran—sebarang sisa pateri berplumbum akan mencemari sambungan baharu. Kemudian teruskan dengan pematerian bebas plumbum pada 370°C dengan fluks aktif.

Matriks Keputusan: Plumbum vs. Tanpa Plumbum untuk PCBA Kawalan Motor

Gunakan jadual ini untuk membimbing pilihan pematerian anda.

Pematerian tanpa plumbum diperlukan secara sah untuk kebanyakan PCBA kawalan motor yang dihantar ke pasaran terkawal. Walau bagaimanapun, sifat bahan aloi tanpa plumbum—kerapuhan yang lebih tinggi, pembentukan IMC yang lebih tebal, risiko misai timah—mencipta kebimbangan kebolehpercayaan sebenar dalam aplikasi bergetar tinggi dan berbasikal haba.

Untuk aplikasi tanpa plumbum mandatori:

Gunakan kemasan permukaan ENIG untuk pembasahan terbaik

Kawal profil aliran semula dengan berhati-hati (TAL 60-90 saat, puncak 245-260°C)

Tambah pasu atau pelekat untuk komponen jisim tinggi

Sapukan salutan konformal untuk mengurangkan misai timah

Untuk permohonan yang layak untuk pengecualian (bawah hud automotif, industri 10+ tahun, aeroangkasa, perubatan):

- Pateri berplumbum (Sn63/Pb37) kekal sebagai standard emas kebolehpercayaan

- Gabungan kemuluran, rintangan getaran, dan dekad data medan sukar diganti

Untuk pembaikan:Padankan aloi pateri asal. Metalurgi campuran mencipta sambungan yang tidak dapat diramalkan dan tidak boleh dipercayai.

Keputusan akhirnya mengimbangi pematuhan kawal selia dengan kebolehpercayaan lapangan. Untuk produk pengguna dengan jangka hayat 3-5 tahun, bebas plumbum adalah matang dan boleh dipercayai. Untuk kawalan motor yang kritikal keselamatan atau tahan lama, teruskan pengecualian dan gunakan pateri berplumbum.
