Panduan ini memecahkan spesifikasi teknikal, piawaian pembuatan dan keperluan khusus aplikasi yang perlu anda ketahui.
Apakah itu PCBA Pemacu LED?

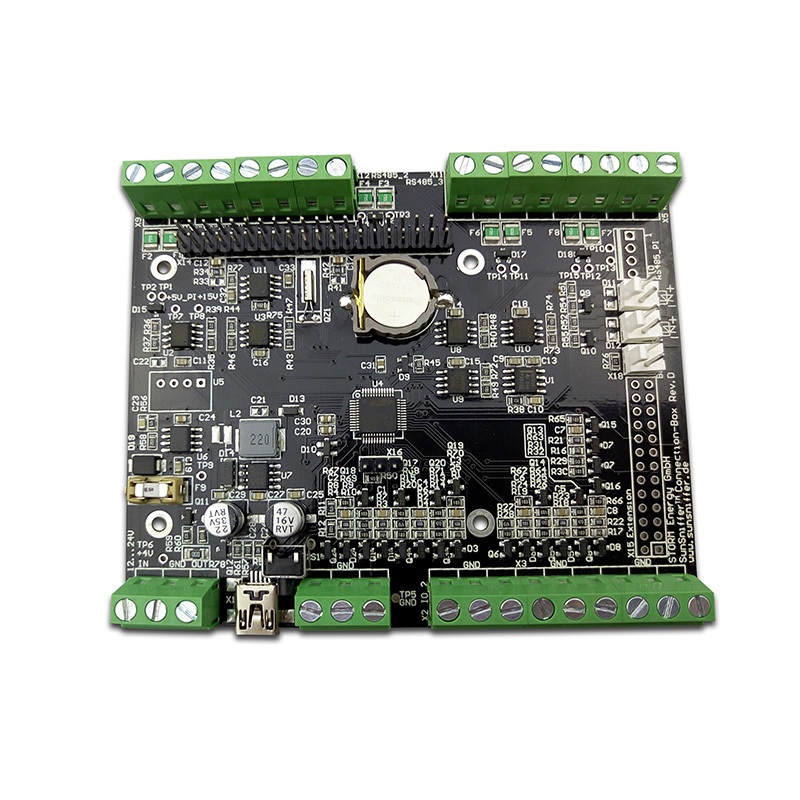

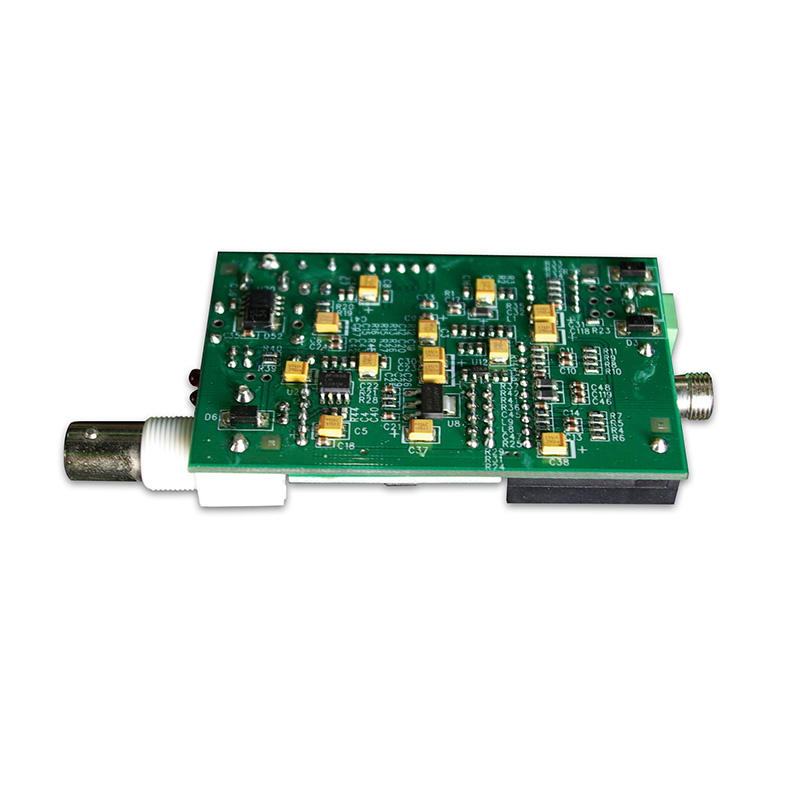

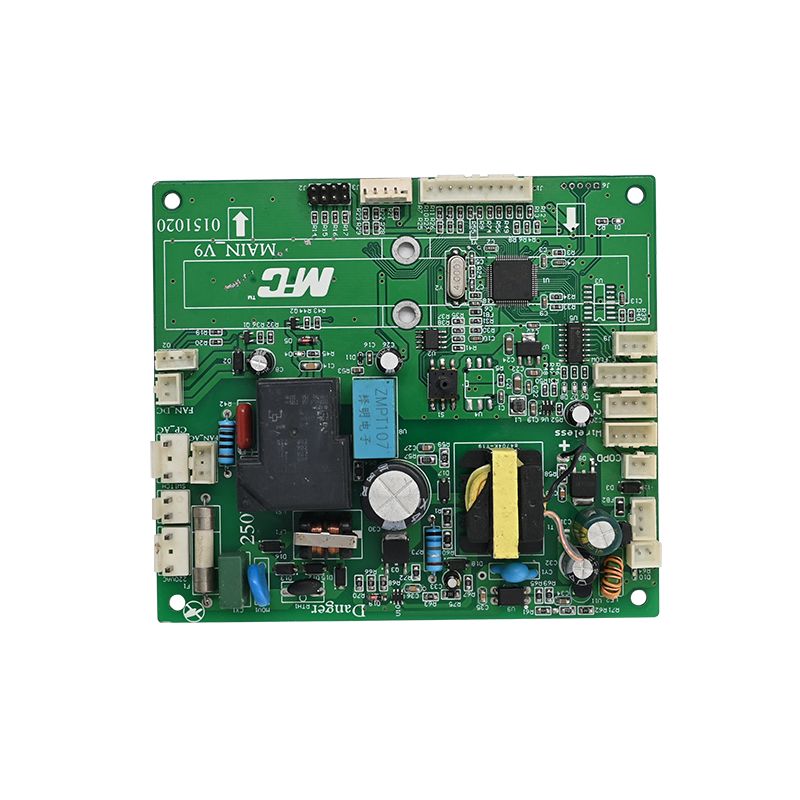

PCBA pemacu LED ialah papan terpasang lengkap yang mengawal kuasa kepada sumber cahaya LED. Tidak seperti PCB standard, pemasangan ini menyepadukan komponen tertentu:
- IC pemandu:Pengatur arus atau voltan malar (cth., Semikonduktor ON, TI, Nexperia).
- Transformer/Induktor:Untuk topologi penukaran kuasa seperti Flyback atau Boost.
- Sinki Haba & Vias Terma:Untuk menguruskan suhu simpang bahagian kritikal.
- Penyambung:Untuk kawalan pemalapan (0-10V, PWM) dan input AC/DC.
Oleh kerana LED memerlukan kawalan arus yang ketat untuk mengelakkan pelarian haba,PCBAreka bentuk mesti mengutamakan pengasingan elektrik dan pelesapan haba.
Parameter Teknikal Utama (Cerapan Helaian Data)
Untuk memastikan pemasangan anda memenuhi piawaian industri, anda mesti mengesahkan parameter ini dengan pengilang anda. Berdasarkan piawaian IPC dan komponen semasa, berikut ialah metrik kritikal.
Spesifikasi Am
ParameterNilai Standard / JulatBahan Asas Piawai IndustriFR4 (Tg 125°C min), Teras Logam (MCPCB)IPC-4101/21Ketebalan Tembaga1 oz hingga 4 oz (Lapisan luar)Ketebalan IPC-6012 Kelas 2PCB0.031" hingga 0.125" (Customnishable) IPC-6012 Kelas 2PCB (Custom60) (Emas Perendaman Nikel Tanpa Elektronik) atau HASLRoHS 2002/95/ECSolder MaskLPI tanpa plumbum (Foto Cecair Boleh Diimej) -- Hijau/Putih/HitamIPC-SM-B40C
Prestasi Elektrik & Terma
ParameterKeadaanPenilaian Arus Output MaksSaluran arus tinggi (Automotif)Sehingga 8A setiap saluranVoltan Bekalan Maks Input DCSehingga 75VSuhu Simpang (Tj)Julat Operasi-40°C hingga +150°CTRintangan Terma (θJA)Bergantung pada susun atur 36°C/W (FNYP) Bergantung pada susun atur pakej Qs/W (Typ) Penukar100kHz hingga 10MHz
Nota Faktor Borang:Reka bentuk kompak moden menggunakan pakej DFN (2x2mm) untuk menjimatkan sehingga 90% ruang papan berbanding pakej SOT223 legasi.
Reka Bentuk & Pemasangan: 4 Titik Fokus Kejuruteraan Teratas
Untuk berjumpaMAKANstandard, kami bergantung pada nota pembuatan yang boleh disahkan dan data kejuruteraan dunia sebenar.
1. Strategi Pengurusan Terma
Haba adalah musuh kapasitor elektrolitik dan LED mati.
- Melalui Peletakan:Gunakan tatasusunan vias terma di bawah pad IC untuk memindahkan haba ke satah tanah kuprum.
- Tuang Tembaga:Ketebalan tembaga lapisan luar sepatutnya2 oz (0.0026 in.) minimumuntuk jejak arus tinggi.
- Pemeriksaan:Warp dan twist PCBA tidak boleh melebihi0.0075 in. setiap inciuntuk memastikan sentuhan heatsink.
2. Pemilihan Komponen untuk Awet Muda
- Gred Automotif:Untuk pencahayaan luaran, pilihAEC-Q101pemandu yang berkelayakan. Bahagian ini menyokong rusuk boleh basah sisi (SWF), yang membolehkan Pemeriksaan Optik Automatik (AOI) bagi sambungan pateri---keperluan untuk pembuatan sifar kecacatan.
- Kapasitor:Gunakan kapasitor arus riak tinggi yang dinilai untuk minimum 105°C.
3. Kebolehpaterian dan Pemeriksaan
- Pematuhan AOI:Pakej tanpa plumbum (DFN/QFN) tanpa rusuk boleh basah sisi memerlukan pemeriksaan sinar-X yang mahal. Teknologi SWF membenarkan AOI standard, mengurangkan kos pemasangan dengan ketara.
- Pendaftaran Topeng Solder:Kesilapan pendaftaran hendaklah disimpan pada maksimum ±0.004 inci untuk mengelakkan pendedahan tembaga.
4. Keselamatan Elektrik (Creepage & Clearance)
- Untuk pemacu AC-DC (luar talian), pastikan kelegaan yang mencukupi antara surih voltan tinggi (sesalur kuasa) dan sisi sekunder voltan rendah.
- Penilaian Kemudahbakaran:Semua bahan mesti memenuhiUL94V-0. Penarafan ini mesti ditanda secara fizikal pada bahagian pateri papan.
Keperluan Khusus Permohonan
Sektor yang berbeza mengenakan tekanan yang berbeza pada PCBA pemacu LED.
- Lampu Utama Automotif (ADB):Memerlukan pemandu arus tinggi (8A+) denganPematuhan EMC (CISPR 25 Kelas 5). Saiz papan sering dihadkan, memerlukan tindanan 4+ lapisan.
- Teluk Tinggi Perindustrian:Fokus pada perlindungan lonjakan dan julat voltan input lebar (90-305V AC).
- Pengguna (Mentol LED):PCB aluminium yang sensitif kos, biasanya satu lapisan dengan pemacu linear.
Soalan Lazim (FAQ)
Di bawah adalah tiga soalan teknikal biasa mengenaiPemacu LED PCBApenyumberan dan penyahpepijatan.
S1: Mengapakah PCBA pemacu LED saya gagal selepas beberapa bulan, walaupun komponennya adalah serba baharu?
A:Puncanya hampir selalutegasan habaataupematerian yang lemah. Semak perkara berikut:
1. Suhu simpang:Adakah anda mengukur Tc (suhu kes) IC pemandu? Peraturan praktikal ialah untuk setiap 10°C naik melebihi 85°C, jangka hayat kapasitor separuh.
2. Kebuluran tembaga:Banyak kegagalan berlaku kerana pad haba IC tidak dipateri dengan betul. MenggunakanRusuk Boleh Basah Sisireka bentuk membenarkan pengesahan AOI untuk memastikan pad haba disambungkan sepenuhnya.
3. Bahan Tg:FR4 standard (Tg 130°C) mungkin merosot dari semasa ke semasa jika pemandu panas. Naik taraf kepadaTg 150°C+atau PCBA teras aluminium.
S2: Bagaimanakah cara saya mengesahkan kualiti PCBA pemacu LED prototaip sebelum pengeluaran besar-besaran?
A:Jangan bergantung pada pemeriksaan visual sahaja. Anda memerlukan proses pengesahan tiga langkah:
1. Ujian Elektrik (Siasatan Terbang):Pengesahan 100% sambungan bersih adalah wajib. Pastikan tiada pintasan antara jaring voltan tinggi dan voltan rendah.
2. Pengimejan Terma:Jalankan pemandu dengan muatan penuh selama 1 jam. Gunakan kamera terma untuk memeriksa sama ada suhu kotak IC sepadan dengan spesifikasi lembaran data.
3. Bahagian Mikro Bersama Pateri:Untuk pakej DFN, anda mesti keratan rentas sambungan sampel untuk memeriksa lompang. Lompang tidak boleh melebihi 25% daripada jumlah kawasan pad.
S3: Apakah yang dilakukan oleh kemasan permukaan "ENIG" untuk pemandu LED saya, dan adakah ia berbaloi dengan kos tambahan?
A:ENIG (Emas Perendaman Nikel Tanpa Elektronik) adalah penting untuk pemacu LED yang boleh dipercayai tinggi.
- Mengapa ia penting:Standard HASL (Hot Air Solder Leveling) meninggalkan permukaan yang tidak rata. Untuk IC pemacu LED padang kecil (seperti QFN atau DFN), kerataan diperlukan untuk pematerian yang betul.
- Faedah "Emas":Emas melindungi lapisan Nikel daripada pengoksidaan. Jika Nikel teroksida, anda mendapat sindrom "pad hitam", yang membawa kepada sambungan pateri yang kelihatan baik tetapi retak di bawah kitaran haba (biasa dalam pencahayaan luar).
- Keputusan:Untuk kegunaan automotif atau luaran, ENIG tidak boleh dirunding. Untuk mentol pengguna pakai buang, OSP atau HASL adalah mencukupi.
Ringkasan
Yang mantapPemacu LED PCBAditakrifkan bukan sahaja oleh IC yang dipilih, tetapi olehberat tembaga, terma melalui strategi, dankemasan permukaan. Sentiasa menuntut pematuhan IPC-6012 Kelas 2 atau Kelas 3, dan utamakan rusuk boleh basah sisi untuk aplikasi automotif kritikal bagi memastikan pengesahan AOI.
Dengan mematuhi parameter ini---disahkan melalui 20 tahun ujian industri kami---anda memastikan jangka hayat pemacu yang sepadan dengan tatasusunan LED anda, biasanya 50,000+ jam prestasi L70.
