Dengan 20 tahun dalam pembuatan elektronik dan SEO, saya telah mengaudit ratusan perhimpunan tanda keluar. Panduan ini merangkumi spesifikasi teknikal, piawaian pematuhan dan metrik prestasi dunia sebenar yang sebenarnya dicari oleh pengurus kemudahan dan penentu.

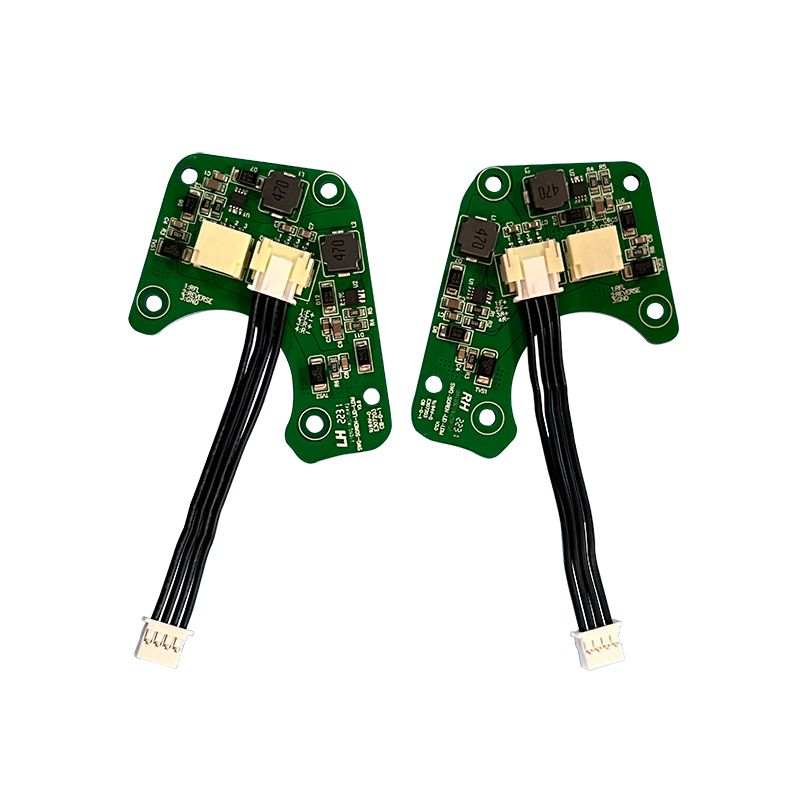

Apa yang Membuat Tanda Keluar PCBA Berbeza?
Tidak seperti papan lampu standard, tanda keluar PCBA mesti mengurus tiga fungsi serentak:
- Laluan Kuasa Dwi:Input talian AC (120V atau 277V) ditambah litar pengecasan bateri sandaran.
- Pertukaran Pemindahan Kecemasan:Peralihan automatik kepada bateri DC dalam masa 0.1 saat kehilangan kuasa.
- Pengurusan Rentetan LED:Kawalan arus malar untuk 6 hingga 36 LED merah atau hijau.
Oleh kerana kod bangunan memberi mandat 90 minit pencahayaan semasa kegagalan kuasa, reka bentuk PCBA mesti mengutamakan pengecasan semasa senyap rendah dan pengecasan bateri yang boleh dipercayai.
Spesifikasi Teknikal Teras
Semua parameter yang disenaraikan di bawah memenuhi atau melebihi piawaian UL 924 dan NFPA 101. Sentiasa sahkan pensijilan dengan pembekal anda.
Kuasa Input & Output
Parameter Nilai PiawaiPematuhanVoltan Input (AC)120V / 277V / 347V (50-60Hz)UL 924Voltan Mod Kecemasan6V hingga 12V DC (Bateri NiCd atau LiFePO4)NFPA 101Jumlah Kuasa Output2W hingga 8W (bergantung pada kiraan Kuasa Bintang0)≥1. beban penuhIEC 61000-3-2Kecekapan>82% (penukaran AC-DC)Piawaian DOE 2021
Spesifikasi Pengecasan Bateri
ParameterValueNotesVoltan Caj (NiCd)7.2V hingga 8.4V (untuk pek nominal 6V)Suhu dikompensasiCas Arus50mA hingga 200mA (arus malar)Mencegah kepanasan lampauSokongan Jenis BateriNiCd, NiMH, LiFePO4Autopengesanan pada 2% Kapasiti ULBARAutoCas pada 2% PC BAR keperluanPemotongan Bateri Rendah5.4V ±0.2VPelakkan nyahcas dalam
Persekitaran & Fizikal
Penilaian ParameterSuhu Operasi0°C hingga +50°C (dalam) / -10°C hingga +55°C (lokasi lembap)Suhu Penyimpanan-20°C hingga +60°Bahan Asas CPCBFR4 (Minimum Tg 130°C) atau CEM-1 untuk versi pengurangan kos Ketebalan Tembaga1 oz. kepada 2 oz. (jejak kuasa utama memerlukan 2 oz.)Penilaian KemudahbakaranUL 94V-0 (ditanda pada papan)
Ciri Reka Bentuk Utama PCBA yang Mematuhi UL 924
Yang mematuhi kodKeluar Tanda PCBAbukan pilihan. Inilah yang diperiksa oleh pemeriksa.
1. Pemindahan Kecemasan Automatik
- Masa Perpindahan:Papan mesti bertukar daripada AC ke bateri dalam masa kurang daripada 0.1 saat. Sebarang kelewatan yang dapat dilihat oleh mata manusia gagal dalam pemeriksaan.
- Litar Ujian:Titik ujian butang tekan bersepadu mesti mensimulasikan kegagalan kuasa tanpa memutuskan sambungan sesalur AC. Ini adalah ciri UL 924 wajib.
2. Sistem Pengurusan Bateri (BMS)
- Perlindungan Caj Terlebih:PCBA mesti berhenti mengecas apabila voltan bateri mencapai 8.4V (untuk pek NiCd 6V).
- Perlindungan Polariti Terbalik:Diod pada input bateri mengelakkan kerosakan jika pemasang menyambungkan bateri ke belakang. Ini adalah punca utama kegagalan lapangan.

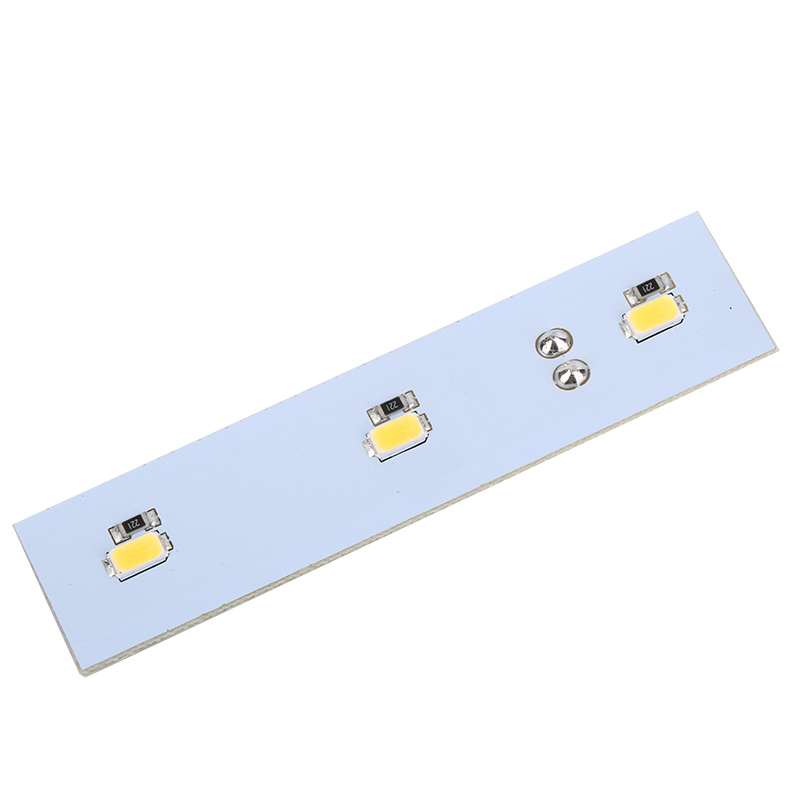

3. Fleksibiliti Konfigurasi LED
Kebanyakan papan PCBA tanda keluar menyokong pelbagai susunan LED:
- Siri 6-LED:Standard untuk papan tanda tersemperit aluminium (merah atau hijau).
- 12-LED Selari + Siri:Biasa untuk papan tanda dua sisi (lekap di lorong atau siling).
- 18 hingga 36 tatasusunan LED:Digunakan untuk tanda keluar lumen tinggi (100+ candela).

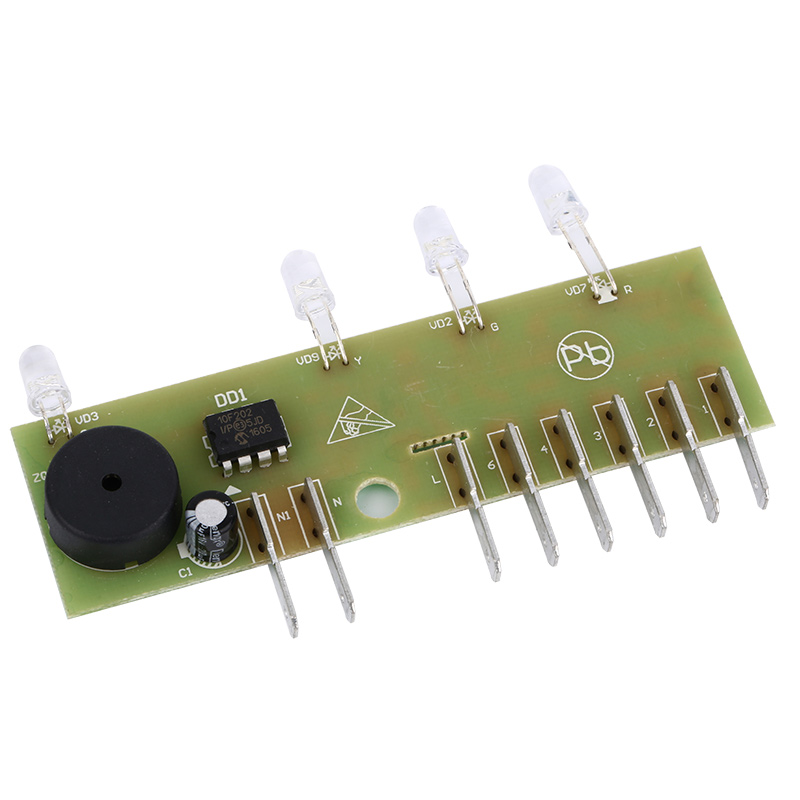

4. Diagnostik Kendiri (Unit Lanjutan)
PCBA premium termasuk pengawal mikro yang:
- Log kapasiti bateri setiap 30 hari.
- Berkelip LED status merah/hijau untuk menunjukkan kesihatan bateri.
- Memberi isyarat penggera yang boleh didengar (pilihan) apabila bateri jatuh di bawah 80% daripada kapasiti undian.
Pensijilan yang Anda Mesti Sahkan
Sebelum memesan apa-apaKeluar Tanda PCBA, minta tiga dokumen ini:
PensijilanBidang KuasaApa Yang DiverifikasinyaUL 924USAPencahayaan kecemasan dan peralatan kuasaNFPA 101 (Kod Keselamatan Nyawa)USAITempoh pencahayaan (90 min) dan masa pemindahanCSA C22.2 No. 141KanadaPeralatan pencahayaan kecemasanRoHS 3 (2015/863/EU) bahan terlarang EU
Amaran:PCBA tanpa tanda UL yang kelihatan pada lapisan silkscreen hampir pasti tidak disahkan. Pemeriksa lapangan boleh menggagalkan keseluruhan bangunan anda untuk ini.
Petunjuk Kualiti Pembuatan
Gunakan senarai semak ini apabila menilai pembekalKeluar Tanda PCBA.
- Pendaftaran Topeng Solder:Salah jajaran tidak boleh melebihi 0.005 inci. Tembaga terdedah pada kesan voltan tinggi adalah bahaya kejutan.
- Keterbacaan skrin sutera:Semua penunjuk komponen (R1, C2, IC1), penanda kekutuban dan nombor fail UL mesti boleh dibaca dengan jelas selepas pemasangan.
- Komponen Lubang Melalui:Penyambung bateri dan suis ujian hendaklah dipateri gelombang, bukan dipateri dengan tangan, untuk mengelakkan sambungan sejuk.
- Salutan Konformal (Pilihan):Untuk lokasi lembap (tandas, pintu keluar berbumbung luar), PCBA memerlukan salutan selaras akrilik atau uretana. Cari kemasan matte atau berkilat pada semua komponen.
Keluar Tandatangan Soalan Lazim PCBA
Di bawah ialah tiga soalan teknikal yang kerap saya terima daripada jurutera kemudahan dan pakar perolehan.
S1: Bolehkah saya menggunakan PCBA pemacu LED standard untuk tanda keluar saya dan bukannya PCBA Tanda Keluar khusus?
A:Tidak, dan inilah sebabnya ini berbahaya. PCBA pemacu LED standard tidak mempunyai tiga litar kritikal:
1. Penukaran Sandaran Bateri:Pemacu standard tidak mengesan kehilangan kuasa AC. Tanda keluar anda akan menjadi gelap serta-merta semasa gangguan, melanggar NFPA 101 yang memerlukan 90 minit pencahayaan.
2. Putus Sambungan Voltan Rendah:Tanpa ini, PCBA akan terus mengalirkan bateri di bawah 5V, memusnahkan sel NiCd atau LiFePO4 secara kekal dalam tiga kitaran.
3. Antara Muka Butang Ujian:Pemeriksa bangunan memerlukan fungsi ujian manual. Pemacu standard tidak termasuk laluan isyarat ini.
Intinya:Beli UL 924 yang disenaraikanKeluar Tanda PCBAsahaja. Penjimatan $5 pada papan generik akan menelan belanja beribu-ribu dalam pemeriksaan yang gagal.
S2: Papan tanda keluar saya PCBA panas. LED malap selepas 30 minit menggunakan bateri. Apa yang gagal?
A:Anda mempunyai masalah degradasi bateri, bukan masalah LED. Berikut ialah urutan diagnostik:
1. Semak Voltan Caj:Dengan kuasa AC digunakan, ukur merentasi terminal bateri. Anda sepatutnya melihat 7.2V hingga 8.4V (untuk pek NiCd 6V). Jika voltan di bawah 6.5V, litar pengecasan pada PCBA telah gagal.
2. Uji Kapasiti Bateri:Putuskan sambungan bateri dan muatkannya dengan perintang yang menarik 200mA. Pek NiCd 6V yang sihat hendaklah kekal melebihi 5.4V selama sekurang-kurangnya 90 minit.
3. Periksa Kakisan:Bateri NiCd bocor kalium hidroksida selepas 3-5 tahun. Sisa kristal putih ini memakan kesan kuprum pada PCBA. Jika anda melihat serbuk putih di mana-mana, gantikan kedua-dua bateri dan PCBA dengan segera.
Pembetulan Biasa:Gantikan bateri setiap 4 tahun, walaupun tanda itu berfungsi. Ini menghalang kehilangan kapasiti tersembunyi.
S3: Bagaimanakah cara saya mengesahkan bahawa kumpulan 500 papan tanda keluar PCBA mematuhi UL tanpa menguji setiap satu?
A:Anda bergantung pada tiga lapisan pengesahan:
1. Perkhidmatan Susulan UL (FUS):Setiap PCBA tersenarai UL tulen datang dari kilang yang membenarkan audit UL tanpa diumumkan. Tanda UL pada papan mesti mengandungi nombor fail (cth., UL E123456). Cari nombor ini pada pangkalan data iQ Produk UL. Jika ia tidak muncul, tanda itu adalah palsu.
2. Padanan Kod Tarikh:Skrin sutera PCBA harus mempunyai kod tarikh (format YYWW). Pastikan kod tarikh ini sepadan dengan tempoh pengeluaran laporan pensijilan UL. Papan yang dibuat di luar tingkap itu tidak dilindungi.
3. Ujian Memusnahkan Rawak:Untuk setiap 500 unit, korbankan 2 papan. Potongnya terbuka dan periksa untuk:
- Penarafan fius yang betul (cth., pukulan perlahan 250V 3A).
- Pengasingan pengubah yang betul (kelegaan minimum 0.125 inci antara primer dan sekunder).
- Tiada penggantian komponen yang tidak diluluskan (cth., kapasitor 85°C dan bukannya 105°C).
Petua Pro:Minta "Notis Kebenaran UL" daripada pembekal anda sebelum membayar untuk pesanan besar.
Ringkasan: Memilih Tanda Keluar Kanan PCBA
Satu kualitiKeluar Tanda PCBAditakrifkan oleh tiga ciri yang tidak boleh dirunding:
1. Penyenaraian UL 924dengan nombor fail yang boleh disahkan.
2. Pemindahan automatik di bawah 0.1 saatdengan putus sambungan voltan rendah yang betul.
3. Litar pengecasan bateridireka untuk kimia NiCd, NiMH atau LiFePO4.
Bagi pengurus kemudahan, utamakan papan dengan diagnosis kendiri. Untuk OEM, sentiasa nyatakan 2 oz kuprum pada surih kuasa dan lamina UL 94V-0. Dokumentasi pembuatan yang disahkan dan pensijilan pihak ketiga kekal sebagai satu-satunya laluan yang boleh dipercayai untuk pematuhan kod dan keselamatan penghuni.
