Dengan pengalaman selama 20 tahun dalam elektronik aeroangkasa dan analisis kegagalan, saya telah mendokumenkan amalan reka bentuk khusus yang memisahkan pemasangan layak penerbangan daripada perkakasan dibumikan. Panduan ini merangkumi pemilihan bahan, pengurusan haba, keperluan pensijilan, dan parameter yang diuji medan untuk pencahayaan pesawat PCBA.

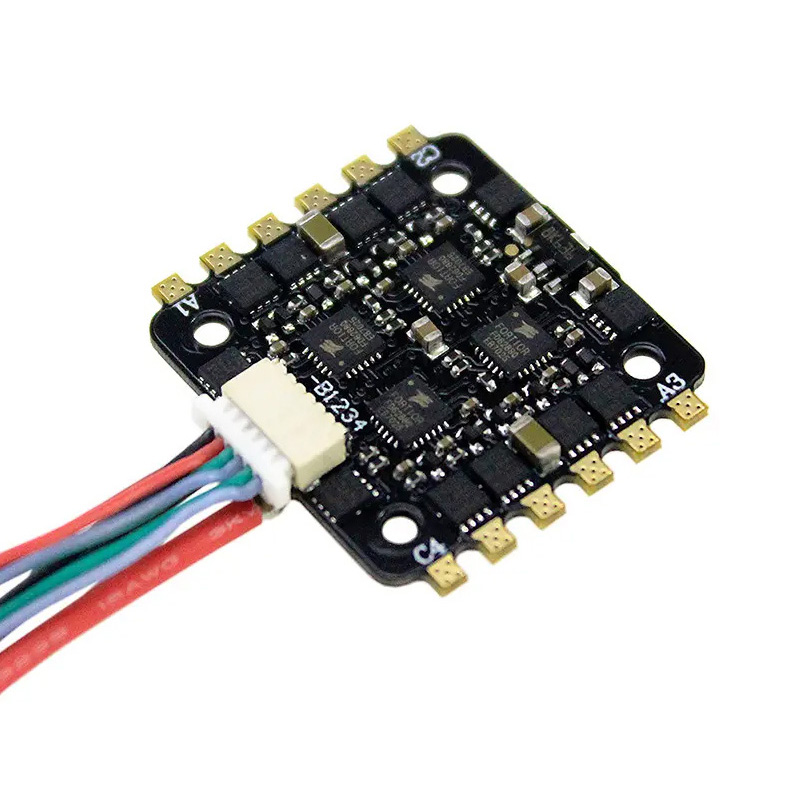

Jenis Sistem Pencahayaan Pesawat
Pencahayaan pesawat jatuh ke dalam kategori yang berbeza, setiap satu dengan keperluan PCBA yang unik.
Jenis PencahayaanFungsi Mod OperasiKeperluan KritikalLampu NavigasiPetunjuk kedudukan (merah/hijau/putih)Malar diKebolehpercayaan, ketepatan warnaLampu Anti-Perlanggaran (Strob)Kelipan intensiti tinggi Corak strob dwiPengendalian arus puncak, ketepatan masaLampu BeaconLampu suarKetahanan lampu Hzpenyambungan rangka udaraRma Hz pencahayaan semasa mendarat atas permintaan kuasa tinggi Output lumen melampau, pelesapan haba Lampu Kabin/TetingkapSuasana penumpang, bacaan Boleh dimalapkan, dilaras warna Pematuhan EMI, pemalapan lancar
Spesifikasi Teknikal Teras
Keperluan Alam Sekitar
Parameter Dalaman Pesawat Luaran Pesawat (Sayap/Ekor)Suhu Operasi-15°C hingga +70°C-55°C hingga +85°CSSuhu Simpanan-40°C hingga +85°C-55°C hingga +125°CHKelembaban0% hingga 95% tidak pemeluwapan0% hingga 100% Ketinggian (0% hingga 100% pemeluwapan) max55,000 kaki maxGetaran (rawak)0.2g hingga 5g RMS5g hingga 15g RMS
Spesifikasi Input Kuasa
Parameter Nilai BiasaNota Kuasa Utama28V DC (nominal)Julat 18V hingga 32V bagi setiap MIL-STD-704AC Kuasa (sistem kabin)115V AC / 400HzUntuk sistem berasaskan pendarfluor Toleransi Kualiti Kuasa±10% stabil, ±20% sementara Perlindungan lonjakan diperlukan<10µStandby memory Arus
Pemilihan Bahan untuk Pencahayaan Pesawat PCBA
Bahan Teras: Komposit Karbon atau Teras Logam?
FR4 standard jarang diterima untuk pencahayaan pesawat kerana kekonduksian terma yang lemah dan ketidakpadanan CTE dengan komponen LED.
Bahan Kekonduksian TermaCTE (ppm/°C)BeratAplikasiFR40.3-0.5 W/m·K14-17CahayaIsyarat/kawalan sahajaAluminium MCPCB1.5-3 W/m·K23-25SederhanaLampu LED UmumTembaga MCPCB200-400W/m·Klampuan Tinggi Tinggi-17Klampu Klon Hebat Teras175-300 W/m·K (XY)4-6.5Aeroangkasa Premium Sangat Ringan
Cadangan untuk pencahayaan luaran:Gunakan teras kain karbon atau MCPCB tembaga. Padanan CTE dengan komponen LED (6-7 ppm/°C) mengurangkan tegasan ricih sambungan pateri semasa kitaran haba daripada -55°C kepada +85°C.
Pemilihan Berat Tembaga
Beban Semasa Pencahayaan DalamanPencahayaan Luaran Jejak isyarat (<100mA)0.5 oz1 oz kuasa LED (500mA-2A)1 oz hingga 2 oz2 ozStrob/Pendaratan (5A-15A)Tidak berkenaan3 oz hingga 4 oz

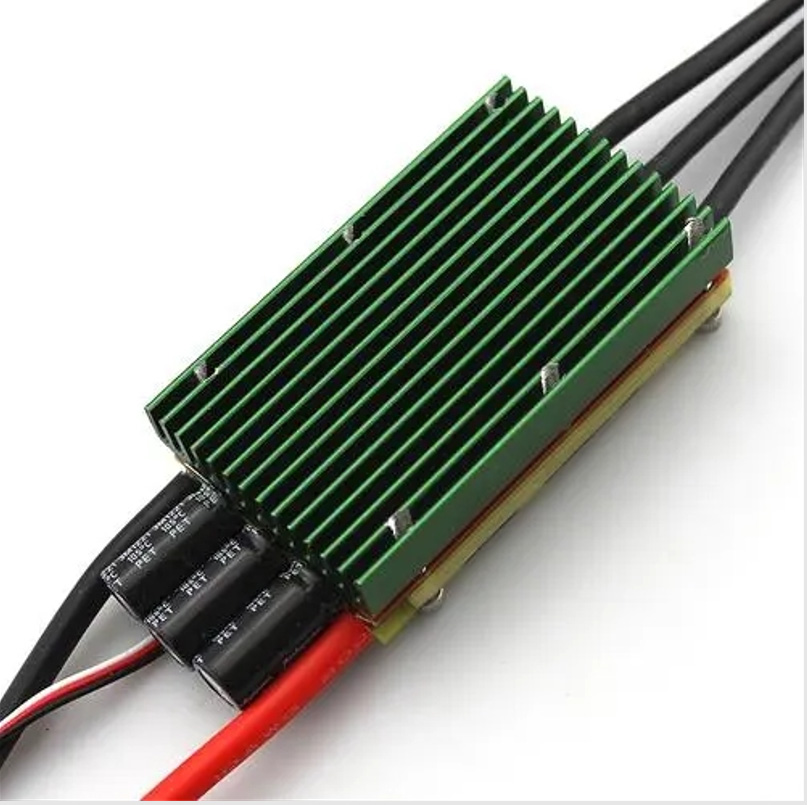

Pengurusan Terma untuk Pesawat Berkuasa Tinggi LED PCBA
Keperluan Kekonduksian Terma
MCPCB menawarkan kira-kira 10 kali ganda kekonduksian terma standard FR-4, yang diterjemahkan kepada pelesapan haba yang lebih baik, keluaran lumen yang lebih cerah dan jangka hayat LED yang lebih lama.
Peraturan biasa:Untuk setiap pengurangan 10°C dalam suhu simpang LED, jangka hayat komponen berganda.
Spesifikasi Lapisan Dielektrik
Parameter Standard MCPCB Bahan Dielektrik Aeroangkasa Berprestasi TinggiEpoksi dengan pengisi seramik Polimida konduktif terma Kekonduksian Terma1-3 W/m·K5-10 W/m·KDielektrik Tebal50-100µm75-150µmVoltan Pecah-5 kV3
Strategi Melalui Thermal untuk Pad LED
Untuk setiap LED berkuasa tinggi pada PCBA:
- Minimum 9 vias haba(diameter 0.3mm) setiap pad LED
- Vias yang diisi dan dihadkandiperlukan untuk pematerian
- Melalui jarak:Corak grid 1.0mm hingga 1.2mm
- Toleransi tidak sah:Di bawah 25% kawasan pad kelihatan pada X-ray

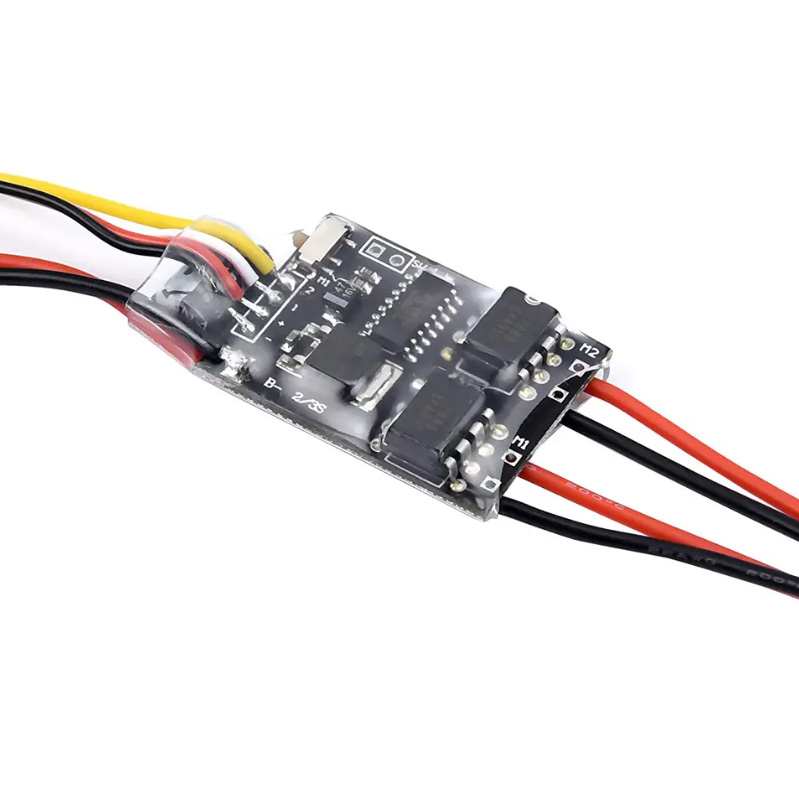

Topologi Litar dan Seni Bina Kawalan
Kawalan Pencahayaan Luaran
Lampu luar pesawat moden menggunakan pemacu LED boleh atur cara dengan kawalan saluran bebas.
Seni bina yang disyorkan:
- IC pemacu LED I2C (cth., LP5562 atau serupa) dengan ingatan urutan boleh atur cara
- Peringkat MOSFET luaran untuk rentetan LED arus tinggi
- Sokongan redundansi FMU melalui bas I2C yang berasingan
Faedah pemacu boleh atur cara:
- Urutan pencahayaan berjalan secara autonomi selepas pengaturcaraan
- Tiada campur tangan FMU diperlukan untuk corak berkelip biasa
- Kemerosotan anggun jika satu FMU gagal
Pencahayaan Kabin Dalaman
Sistem pencahayaan LED kabin pesawat biasanya menggunakan pasangan LED-mikrokontroler yang boleh dialamatkan secara individu.
Keperluan CiriProtokol KawalanData piksel melalui bas bersiriPengalamatanSetiap pasangan MCU-LED boleh dialamatkan secara bebasKawalan WarnaRGB atau RGBW setiap lekapanKadarDataCukup untuk urutan animasiMod KegagalanKegagalan LED tunggal tidak menjejaskan orang lain
PCBA fleksibelselalunya digunakan untuk pencahayaan kabin agar sesuai dengan permukaan fiuslaj melengkung.
Peralatan Ujian Terbina Dalam (BITE)
PCBA lampu pesawat mesti menyertakan keupayaan diagnostik kendiri.
Parameter yang dipantau:
- Voltan dan kekerapan input (U_LINE, LINN_SYNC)
- Suhu (T_AMBIENT)
- Status lampu/LED (FILAMENT_DETECT untuk sistem lama)
- Voltan dan arus keluaran
Jawapan BITE:
- Log kesalahan kepada memori tidak meruap
- Pilihan: kegagalan isyarat melalui output diskret
- Teruskan operasi jika selamat (degradasi anggun)
EMI dan Perlindungan Kilat
Keperluan Perlindungan Kilat
Untuk lampu sayap luar/dipasang ekor:
Elemen PerlindunganSpesifikasiDiod TVSDwiarah, dinilai untuk bentuk gelombang kilat Jurang PercikanUntuk penangkapan lonjakan utama Rintangan Siri10Ω hingga 100Ω pada semua talian inputGround BondUL 467 undian ground lug
Tebatan EMI
TeknikAplikasiManik Ferrite Talian input kuasa Tercekik Mod BiasaUntuk menukar input pengawal seliaKabel TerlindungAntara PCBA dan LED jauhSatah Tanah Tuang Tembaga Laluan kembali pepejal, gelung minimum
Pensijilan dan Pematuhan
Piawaian Utama untuk Pencahayaan Pesawat PCBA
Keperluan Kebolehgunaan StandardDO-160Semua peralatan bawaan udaraPersekitaran & ujian EMIMIL-STD-704Input kuasa28V Kualiti kuasa DCMIL-P-55110 / IPC-6012PCBkelayakanKelas 3/AeroangkasaFAA AC 150/5345-46Pencahayaan eri laluan landasan/cahaya hujung ICA 14Piawaian pencahayaan Lapangan Terbang Antarabangsa
Keperluan Ujian Kelayakan
UjianDO-160 Bahagian Kriteria LulusSuhu-Ketinggian4.0Operasi pada 55,000 kaki simulasiGetaran8.0Tiada kegagalan mekanikal atau elektrik Kelembapan6.0Tiada kakisan atau kerosakan penebat Disebabkan Kilat22.0Tiada kerosakan, tiada keadaan yang tidak selamat Kecenderungan Cecair11.0Tiada degradasi dari Langit, dsb.
Soalan Lazim PCBA Pencahayaan Pesawat
S1: Apakah perbezaan antara PCBA teras aluminium dan teras tembaga untuk pencahayaan luar pesawat?
A:Pilihan antara PCBA teras aluminium dan teras tembaga secara langsung memberi kesan kepada prestasi terma, berat dan kebolehpercayaan dalam pencahayaan pesawat luar.
Aluminium MCPCB (Papan Litar Bercetak Teras Logam):
- Kekonduksian terma: 138-238 W/m·K
- Ketumpatan: 2.70 g/cm³ (ringan)
- CTE: 23-25 ppm/°C
- Kos: 30-50% lebih rendah daripada tembaga
MCPCB tembaga:
- Kekonduksian terma: 390-401 W/m·K (kira-kira dua kali ganda aluminium)
- Ketumpatan: 8.96 g/cm³ (3.3x lebih berat)
- CTE: 16-17 ppm/°C (padanan yang lebih baik dengan komponen LED pada 6-7 ppm/°C)
- Unggul untuk ketumpatan kuasa melampau (>2 W/cm²)
Matriks keputusan untuk aplikasi pesawat:
Lokasi Pesawat Ketumpatan Kuasa Tahap Getaran Teras yang DisyorkanLampu baca kabinRendah (<0.5 W/cm²)RendahAluminium MCPCBLampu pemeriksaan sayap Sederhana (1-2 W/cm²)TinggiAluminium dengan viasLampu pendaratan (LED)Tinggi (>2 W/cm²)Very HighCopper Highlight CopperbeCopulsed CopperB. MCPCB
Untuk persekitaran yang melampau:PCB teras kain karbon menawarkan kekonduksian terma XY 175-300 W/m·K dengan CTE hanya 4-6.5 ppm/°C, padanan rapat pakej LED seramik. Ini meminimumkan tegasan haba semasa kitaran suhu pantas dari -55°C hingga +85°C.
S2: Bagaimanakah cara saya mereka bentuk untuk kuasa AC 400Hz yang terdapat dalam sistem pencahayaan kabin pesawat?
A:Pencahayaan kabin pesawat sering menggunakan 115V AC pada 400Hz, bukan 50/60Hz yang terdapat dalam bangunan. Ini mewujudkan keperluan reka bentuk yang unik.
Cabaran reka bentuk 400Hz:
Bekalan kuasa standard yang direka untuk 50/60Hz akan menjadi terlalu panas atau gagal pada 400Hz disebabkan kehilangan teras dalam transformer dan komponen magnetik.
Penyesuaian reka bentuk PCBA yang diperlukan:
Komponen50/60Hz Reka Bentuk400Hz Transformer Keluli silikon piawai Ferit frekuensi tinggi atau teras luka pitaPenapisan inputPemuat elektrolitik besarPemuat filem yang lebih kecilPenerusDiod standardDiod pemulihan pantasPenapisan EMIDireka bentuk untuk riak 120HzDireka bentuk untuk riak 800Hz
Senarai semak reka bentuk untuk 400Hz PCBA:
1. Sahkan penilaian kekerapan komponen- Transformer dan induktor mesti menentukan operasi 400Hz
2. Ukur arus masuk- Sistem 400Hz selalunya mempunyai aliran masuk yang lebih tinggi daripada reka bentuk 50/60Hz
3. Uji dengan kuasa gred pesawat- Gunakan sumber 400Hz, bukan bekalan bangku
4. Semak penyegerakan- Banyak sistem memerlukan pemalapan terkunci frekuensi (cth., LINN-SYNC)
S3: Apakah mod kegagalan yang paling biasa dalam lampu PCBA pesawat, dan bagaimana saya menghalangnya?
A:Berdasarkan analisis kegagalan medan pemasangan lampu Airbus dan Boeing, lima mod kegagalan ini mendominasi.
Mod Kegagalan 1: Kegagalan pengubah (litar pencucuhan/pemulaan)
Pencegahan:
- Tentukan transformer dengan margin terma yang mencukupi
- Pastikan bahan pasu boleh tahan -55°C hingga +125°C
- Uji untuk voltan sekunder yang betul di bawah beban
Mod Kegagalan 2: Kerosakan MOSFET dalam litar pensuisan
Pencegahan:
- Gunakan MOSFET yang dinilai untuk sekurang-kurangnya 2x voltan operasi
- Tambah perintang get (10Ω hingga 100Ω) untuk mengehadkan arus
- Sertakan litar snubber merentasi nod pensuisan
- Derate untuk suhu (gunakan bahagian berkadar simpang 150°C)
Mod Kegagalan 3: Kegagalan induktor dalam litar resonans
Pencegahan:
- Tentukan induktor dengan penebat kelas UL
- Pastikan penarafan semasa melebihi arus operasi puncak
- Tambah fius haba secara bersiri untuk litar kritikal
Mod Kegagalan 4: Tetapan semula mikropengawal atau penguncian
Pencegahan:
- Gunakan IC penyelia voltan khusus (bukan set semula RC)
- Sahkan masa penetapan semula memenuhi keperluan lembaran data
- Tambahkan pemasa pengawas untuk pemulihan brownout
Mod Kegagalan 5: Keletihan sendi pateri daripada kitaran haba
Pencegahan melalui reka bentuk PCBA:
- Gunakan bahan yang dipadankan dengan CTE- Teras kuprum (16-17 ppm/°C) lebih baik daripada aluminium (23-25 ppm/°C) apabila dipasangkan dengan LED seramik (6-7 ppm/°C)
- Tambah ikatan pelekat- Di bawah komponen besar, sapukan pelekat epoksi atau silikon
- Optimumkan geometri pad- Gunakan pad titisan air mata dan cincin anulus yang lebih besar pada komponen lubang tembus
- Pertimbangkan pot- Untuk pemasangan luaran, kompaun pasu melembapkan tekanan mekanikal terma
Ujian komprehensif:
Sebelum kelulusan penerbangan, PCBA mesti lulus kitaran haba DO-160:
- 500 kitaran minimum untuk dalaman
- 1000+ kitaran untuk luaran
- Julat suhu sepadan dengan lokasi pemasangan sebenar
Ringkasan: Senarai Semak Reka Bentuk PCBA Lampu Pesawat
Elemen Reka Bentuk Bahan TerasAluminium MCPCB untuk dalaman; tembaga atau kain karbon untuk luaranBerat Tembaga2 oz minimum untuk kuasa; 3-4 oz untuk lampu strob/pendaratanTerma ViasMinimum 9 setiap LED berkuasa tinggi, diisi dan dihadkanCTE MatchingCore CTE dalam 10 ppm/°C komponen LEDPerlindungan InputKuasa untuk 28V DC; Keserasian 400Hz untuk sistem kabinBITEVoltage, arus, pemantauan suhu; pembalakan kesalahanCertificationDO-160 diuji; IPC-6012 Kelas 3
Pencahayaan pesawat yang direka bentuk dengan betul PCBA beroperasi secara berterusan selama 50,000+ jam penerbangan dengan akses penyelenggaraan sifar. Gabungan pengurusan terma MCPCB, pemacu LED boleh atur cara, dan ujian kelayakan DO-160 memberikan kebolehpercayaan yang diperlukan oleh penerbangan.
