Dengan pengalaman selama 20 tahun dalam elektronik pengguna dan pembuatan PCB, saya telah menyemak beribu-ribu pemasangan lampu siling. Panduan ini merangkumi pemilihan bahan, pengurusan terma, topologi pemacu, dan keperluan pematuhan khusus untuk reka bentuk PCBA lampu siling.
Perkara yang Perlu Dilakukan oleh PCBA Lampu Siling

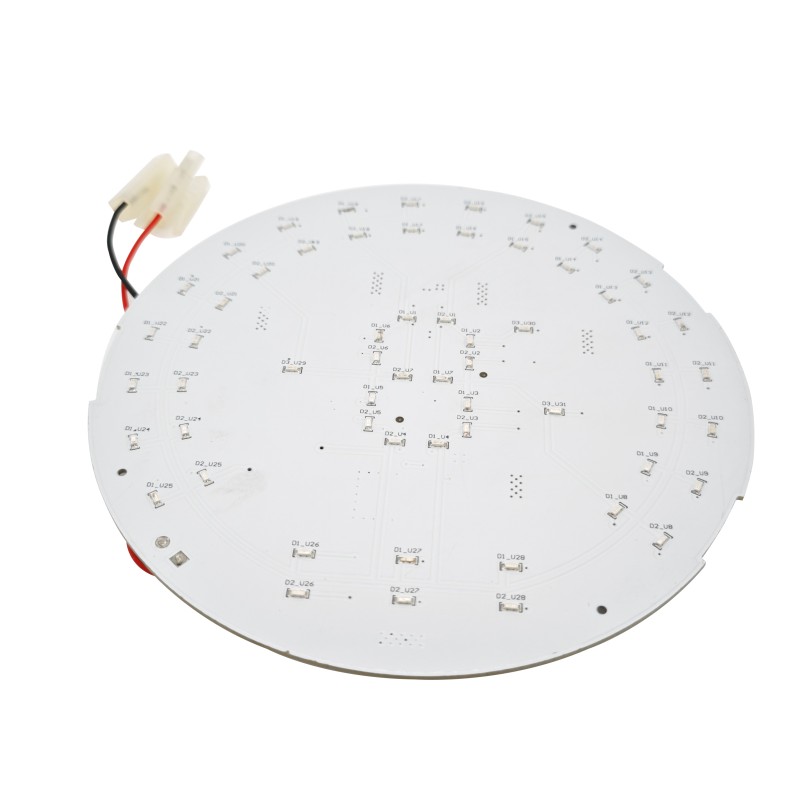

Lampu siling PCBA (Printed Circuit Board Assembly) mengawal dan menghidupkan sumber cahaya LED. Tidak seperti PCB kosong, PCBA merangkumi semua komponen yang dipateri pada papan --- LED, pemacu, perintang, kapasitor dan penyambung.
Fungsi utama lampu siling PCBA:
- Penukaran AC-ke-DC (jika pemacu bersepadu):Menukar 110-277V AC kepada DC voltan rendah untuk LED
- Peraturan semasa berterusan:Mengekalkan arus LED yang stabil walaupun turun naik voltan input
- Pengurusan terma:Mengalirkan haba dari persimpangan LED untuk mengelakkan kegagalan pramatang
- Kawalan peredupan (pilihan):Antara muka dengan pemalap dinding (0-10V, TRIAC atau PWM)
Perbezaan dari PCB kosong:PCB kosong mempunyai kesan tembaga dan pad tetapi tiada komponen. PCBA dipasang sepenuhnya dan sedia untuk dipasang ke dalam lekapan lampu.
Spesifikasi Teknikal Teras
Parameter Kuasa Input
ParameterJulat Piawai Julat Prestasi TinggiVoltan Masukan (AC)110-120V (AS) atau 220-240V (EU)90-277V (sejagat)Kekerapan Input50/60 Hz50/60 HzFaktor Kuasa (PF)>0.70 (Penyuaian Distorsi Pengguna)>0.70 (Pengguna)>0. (THD)<20%<15% (keperluan DLC)Perlindungan Lonjakan1 kV (asas)2-4 kV (komersial)
Faktor kuasa dan keperluan THD mengikut piawaian Energy Star dan DLC.
Spesifikasi Output LED
ParameterKuasa RendahKuasa SederhanaKuasa TinggiTotal Lumen Output800-1500 lm (menggantikan pijar 60W)1500-3000 lm3000-5000 lm+Bilangan LED18-4848-100100-200+LED Arus50-150-3000m Jumlah Kuasa8-15W15-30W30-60W
Spesifikasi Fizikal
ParameterFR4 StandardAluminium MCPCBBBentuk PapanBulat, segi empat sama atau tersuaiBulat, segi empat sama atau tersuaiDiameter (bulat biasa)100mm hingga 300mm100mm hingga 300mmBerat Tembaga1 oz (isyarat), 2 oz (kuasa)1-2 ozBilangan Lapisan2 lapisan (paling biasa)1-2 lapisan0.9 Kekonduksian W.3m·1-2 lapisan0. W/m·K
Pemilihan Bahan PCB: FR4 lwn. Aluminium MCPCB
Pilihan antara FR4 dan aluminium MCPCB (Metal Core PCB) adalah keputusan yang paling penting dalam reka bentuk PCBA lampu siling.
Jadual Perbandingan
CiriFR4 PCBAAluminium MCPCBTkonduksi termaLemah (0.3-0.5 W/m·K)Baik hingga sangat baik (1-9 W/m·K)Berat RinganSederhanaKos (volume rendah)Lebih RendahSederhana (30-50% lebih tinggi daripada FR4)Jangka hayat LED pada 150mA30,000-450 jam,B000-450 jam paling rendah (<12W), mentol boleh diganti Lekapan siling berkuasa sederhana hingga tinggi
Matriks Keputusan
Kuasa Lampu Siling Disyorkan Bahan PCBASebab 5W-12W (lekap siram kecil)FR4 (2-lapisan)Kos yang lebih rendah, haba yang boleh diterima12W-25W (siling standard)Aluminium MCPCB (1-2 W/m·K)Pengurusan terma kritikal25W-50W (panel besar)Krim LED/m 3-prestasi tinggi terlalu panas50W+ (komersial)Aluminium premium (5-9 W/m·K) atau teras tembagaWajib untuk kebolehpercayaan
Peraturan biasa:Untuk lampu siling melebihi 15W, gunakan MCPCB aluminium. FR4 akan menyebabkan kegagalan LED pramatang akibat pengumpulan haba.
Topologi Pemacu untuk Lampu Siling PCBA
PCBA lampu siling menggunakan dua seni bina pemacu utama: bersepadu (komponen pada papan yang sama) atau jauh (papan pemacu berasingan).
Pemacu Bersepadu lwn Jauh
Aspek Pemacu Bersepadu (COB atau linear)Pemacu Jauh (papan berasingan)Lokasi pemacuPada PCBA yang sama dengan LEDPapan berasingan, disambungkan dengan wayarKuasa biasa5W-25W15W-100W+Kecekapan80-88%85-93%Prestasi kelipanBoleh menjadi lemah dengan pemacu linear yang mudah dicairkan dengan Pemacu linear yang betul sahaja)Lebar (0-10V, TRIAC, DALI)KosLebih Rendah (papan tunggal)Lebih tinggi (dua papan)Terbaik untuk lekapan tidak peka kos, tidak malapKomersial, boleh malap, berkuasa tinggi
Arus Malar lwn Voltan Malar
Jenis PemanduTerbaik UntukKelebihan KelemahanArus malar (CC)Rentetan LED pemacu langsungLebih ringkas, komponen yang lebih sedikit Kiraan LED mesti sepadan dengan voltan pemacu Voltan malar (CV)Lekapan modular dengan berbilang papanStandard 12V/24V, mudah dikembangkan Memerlukan perintang pengehad arus yang berasingan
Cadangan untuk lampu siling PCBA:Gunakan topologi pemacu semasa berterusan untuk reka bentuk bersepadu. Ia menyediakan arus LED yang stabil tanpa perintang tambahan.
Pengurusan Terma untuk Lampu Siling PCBA
Haba adalah musuh utama jangka hayat LED. Untuk setiap pengurangan 10°C dalam suhu simpang LED, jangka hayat berganda.
Reka Bentuk Laluan Terma
Laluan terma untuk lampu siling PCBA mengikut urutan ini:
Persimpangan LED → pad haba LED → tembaga PCBA → lapisan dielektrik (MCPCB) → tapak aluminium → perumah lekapan → udara bilik
Pautan paling lemah:Lapisan dielektrik (penebat antara litar kuprum dan asas aluminium). Dielektrik piawai mempunyai kekonduksian 1-3 W/m·K. Dielektrik premium mencapai 5-9 W/m·K.
Peraturan Reka Bentuk Pad LED
Keperluan Elemen Reka Bentuk Vias terma di bawah LED9-12 vias (diameter 0.3mm) setiap pengisian LEDVia berkuasa tinggiDiisi dan dihadkan (membolehkan pematerian di atas)Saiz pad kuprum Saiz pad haba LED minimum 2x Liputan pateri 80-90% daripada kawasan pad haba (Pemeriksaan sinar-X)Toleransi kawasan kosong25% daripada pad maksimum
Pengesahan Terma
Ujian pengeluaran:Selepas pemasangan, nyalakan lampu siling pada kuasa penuh selama 1 jam. Ukur suhu pada pad LED menggunakan kamera inframerah.
Suhu (Pad LED)Gred Jangka Hayat<50°CEcemerlang70,000+ jam50-60°CBaik50,000-70,000 jam60-70°CAboleh diterima30,000-50,000 jam>70°CFrisiko kegagalan<20,000 jam
Peraturan Susun Atur PCB untuk Lampu Siling PCBA
Peraturan 1: Peletakan LED Simetri
Letakkan LED sama rata di seluruh PCBA untuk mengelakkan titik panas dan memastikan pengedaran cahaya seragam. Untuk lampu siling bulat:
- Susun LED dalam bulatan sepusat
- Jarak yang sama antara LED bersebelahan
- Kekalkan jarak yang konsisten dari tepi papan
Peraturan 2: Jejak Arus Tinggi Pendek
Jejak arus tinggi (kuasa LED dan tanah) hendaklah sesingkat dan selebar yang mungkin. Kira lebar yang diperlukan:
Untuk 2 oz kuprum, kenaikan suhu 20°C:
- Lebar (mil) = Arus (Amp) × 35
Contoh: Surih 300mA (0.3A) → 0.3 × 35 = minimum 10.5 mil (0.27mm)
Tambahkan margin keselamatan 50%:Gunakan 16 mil (0.4mm) untuk jejak 300mA.
Peraturan 3: Asingkan Bahagian AC dan DC
Jika PCBA termasuk penukar AC-DC bersepadu:
- Simpan input AC (voltan tinggi) pada satu tepi papan
- Kekalkan jarak rayapan 3mm antara jejak AC dan voltan rendah DC
- Gunakan slot fizikal atau parit dalam PCB jika ruang sempit
Peraturan 4: Tuang Kuprum untuk Tanah
Gunakan tuangan tembaga pepejal pada lapisan atas (untuk MCPCB, lapisan litar) untuk pengembalian LED. Ini mengurangkan penurunan voltan dan meningkatkan penyebaran haba.
Peraturan 5: Pengagihan Kuasa Daisy-Chain
Untuk lampu siling yang lebih panjang (linear atau segi empat tepat), jejak kuasa laluan sebagai bas pusat dan bukannya menyuapkan LED dari hujung rentetan sebelumnya.
Contoh Susun Atur PCBA Lampu Siling (Bulat)

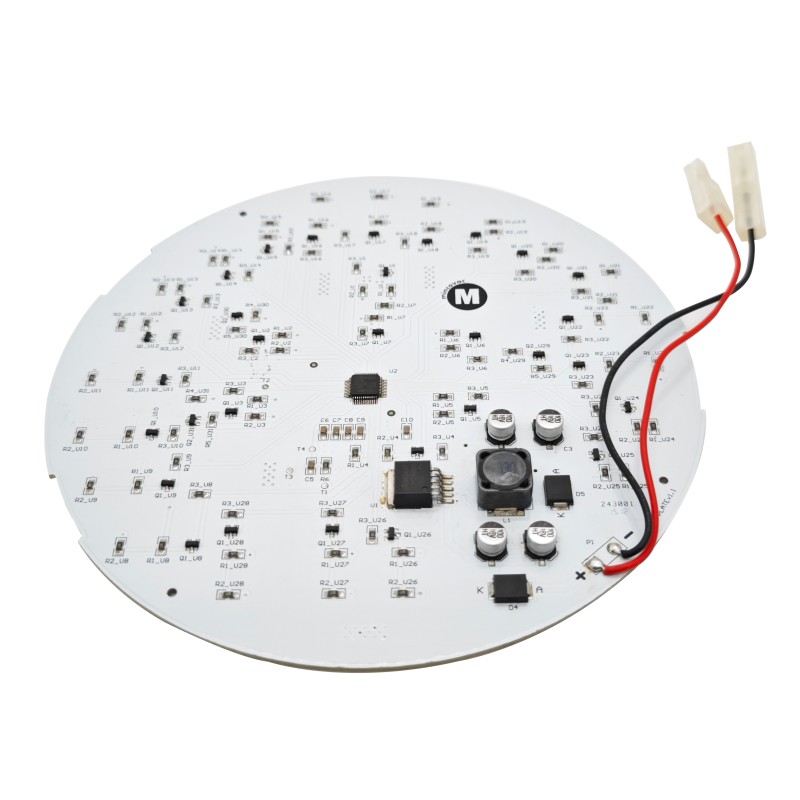

Lampu siling bulat biasa PCBA (diameter 150mm, 36 LED) mempunyai susunan lapisan ini:
LapisanFungsi Berat TembagaAtas (lapisan litar)Pad LED, kesan, komponen pemacu2 ozLapisan dielektrik Pengasingan elektrik75-100 µmTapak aluminium Penyebaran haba dan sokongan mekanikal1.6mm ketebalanBawah (pilihan)Komponen kedua atau topeng pateri sahajaN/A
Pertimbangan Kelipan dan Peredupan
Punca Kelipan
Kelipan LED berlaku apabila arus keluaran pemacu mempunyai riak yang ketara. Penyebab biasa:
- Kapasiti keluaran tidak mencukupidalam pemandu
- Keserasian dimmer TRIAC yang lemah(pemalap terdepan dengan beban kapasitif)
- Peredupan PWM frekuensi rendah(<1 kHz)
Metrik Kelipan
MetricGoodAcceptablePoorPercent flicker (100Hz)<10%10-30%>30%Flicker index<0.10.1-0.3>0.3Flicker frequency>1 kHz100-1000 Hz<100 Hz
Teknik Pengurangan Kelipan
TeknikKesanKesan KosTambah pemuat keluaran pukal (100-470µF)Mengurangkan riak 100-120 HzRendah ($0.10-0.30)Tingkatkan kekerapan pemalapan PWM kepada >4 kHzMenghapuskan kelipan yang boleh dilihatTiada (perubahan perisian tegar)Gunakan voltan balik tinggi atau topderegulasi PF tinggi. ($0.50-1.00)
Pematuhan dan Pensijilan
Pensijilan yang Diperlukan oleh Pasaran
Keperluan Pensijilan PasaranUSAUL 1598 atau UL 8750Keselamatan untuk luminair LEDKanadaCSA C22.2 No. 250.0Keselamatan untuk lekapan lampuEUCE (termasuk LVD, EMC, RoHS)Keselamatan, pelepasan, bahan berbahaya untuk kecekapan umum3IEC 6Modul LED20 (AS)Energy Star atau DLCRebate kelayakan, keperluan utiliti
Ujian Pematuhan Biasa
UjianStandardKriteria Kekuatan dielektrik (hipot)UL 87501500V AC selama 1 minit, tiada kerosakan Kesinambungan bumiUL 8750<0.1Ω antara terminal tanah dan logam terdedahEMI (dialirkan & dipancarkan)FCC Bahagian 15 (AS) atau EN 55015 (EU)Di bawah faktor Kuasa Star0gy dan TPF00 yang ditentukan. <20% untuk komersial
Soalan Lazim PCBA Lampu Siling
S1: Bolehkah saya menggunakan PCBA lampu siling yang sama untuk aplikasi komersial 120V dan 277V?
A:Tidak, bukan tanpa pemacu input universal. Berikut ialah pecahan teknikal:
PCBA yang direka khusus untuk 120V AC menggunakan komponen yang dinilai untuk voltan bas DC lebih kurang 200V (selepas pembetulan). Pada 277V AC, bas DC yang diperbetulkan adalah kira-kira 390V DC. Ini melebihi penarafan voltan kapasitor berkadar 120V standard, MOSFET dan diod.
Keperluan penurunan voltan komponen:
Komponen120V Rating277V Diperlukan PenarafanPemuat input200V400-450VMOSFET250-300V500-600VRDiod peneguh200V400VCjarak pemadaman1.5mm3.0mm
Jika anda memerlukan PCBA tunggal untuk kedua-dua voltan:
- Nyatakan apemacu input universalberkadar 90-277V AC
- Gunakan komponen yang dinilai untuk minimum bas 400V DC
- Reka bentuk rayapan PCB untuk 3mm antara talian AC dan bahagian voltan rendah
- Jangkakan kos komponen 10-20% lebih tinggi
Alternatif:Cipta dua varian PCBA---satu untuk 120V (kos lebih rendah) dan satu untuk 277V (kadaran voltan lebih tinggi). Ini adalah perkara biasa dalam pembuatan lampu komersial.
S2: Bagaimanakah cara saya memastikan PCBA lampu siling saya berfungsi dengan baik dengan pemalap dinding TRIAC?
A:Keserasian dimmer TRIAC ialah cabaran biasa untuk pereka PCBA lampu siling. Berikut ialah pendekatan kejuruteraan:
Masalahnya:Dimmer TRIAC direka untuk mentol pijar (beban rintangan). LED membentangkan beban reaktif yang boleh menyebabkan TRIAC tidak berfungsi, membawa kepada kelipan, berkelip atau kegagalan untuk malap di bawah 30%.
Penyelesaian 1 - Perintang pendarah (pasif):
Tambah perintang bleeder (10-50 kΩ, 1-2W) merentasi input AC. Ini menarik arus yang mencukupi (5-15 mA) untuk memastikan TRIAC mengalir dengan betul semasa setiap separuh kitaran.
Keputusan:Memperbaik pemalapan rendah (biasanya minimum 10-15%). Menambah 1-2W kehilangan siap sedia.
Penyelesaian 2 - Litar bleeder aktif (diutamakan):
Pendarah aktif (dikawal IC) hanya mengeluarkan arus apabila TRIAC sebaliknya akan tersalah api. Kehilangan kecekapan hampir sifar.
Penyelesaian 3 - Tentukan IC pemacu pemalap TRIAC:
Banyak IC pemacu LED komersil termasuk pengesanan peredupan TRIAC terbina dalam dan kawalan bleeder. Contohnya termasuk:
- TI LM3447(Pemandu LED boleh malap TRIAC)
- MPS MP4030(pengawal selia bahagian utama pemalapkan TRIAC)
Keperluan ujian:Sahkan keserasian pemalapan dengan sekurang-kurangnya 5 model pemalap TRIAC berbeza (Lutron, Leviton, Legrand). Dimmer berbeza dengan ketara dalam keperluan semasa pegangannya.
Tanda kegagalan medan:Jika lampu siling berkelip atau berkelip apabila dimalapkan di bawah 50%, litar bleeder tidak mencukupi.
S3: Apakah isu kualiti yang paling biasa dalam pembuatan PCBA lampu siling?
A:Berdasarkan beribu-ribu pemeriksaan pengeluaran, lima kecacatan ini menyumbang lebih 80% daripada isu kualiti PCBA lampu siling.
KecacatanFrekuensiAkar PuncaKaedah Pengesanan Kos Kerja SemulaBatu nisan LED1-5%Volume tampal pateri tidak sekata pada pad LEDAOITinggi (LED rosak)Lompang pateri di bawah LEDGas fluks biasa terperangkap semasa alir semula pemeriksaan sinar-XTiada (lompang <25% boleh diterima)Letak kekutuban songsang%Ralat Visual atau Kekutuban songsang A0.5-O (warna/tanda)Sangat tinggi (papan skrap)Penyambung pateri sejuk pada pemacu IC1-3%Suhu pengaliran semula tidak mencukupiAOI atau pemeriksaan manualSederhana (kerja semula mungkin)Pes terma tidak mencukupi (MCPCB)5-10%Aplikasi tidak konsisten Ujian tarik atau pengimejan termaRendah (tambah tampal)
Strategi pencegahan:
Batu nisan LED:
- Gunakan apertur stensil yang lebih besar sedikit daripada pad LED (nisbah 1:1.1)
- Pastikan profil aliran semula mempunyai masa 60-90 saat melebihi liquidus (TAL)
LED kekutuban terbalik:
- Gunakan LED dengan tanda kekutuban yang jelas (anod/katod)
- Laksanakan pemeriksaan optik automatik (AOI) dengan pemeriksaan kekutuban
- Jalankan ujian kekutuban 100% pada probe terbang atau dasar paku
Sambungan pateri sejuk:
- Sahkan suhu puncak aliran semula (245-260°C untuk SAC305 tanpa plumbum)
- Pantau profil ketuhar setiap hari dengan profiler (bukan hanya sekali setiap kelompok)
Tampal terma tidak mencukupi (MCPCB ke heatsink):
- Gunakan stensil atau percetakan skrin untuk tampal haba (bukan aplikasi manual)
- Sasaran ketebalan tampal 0.3-0.5mm
- Sahkan liputan selepas dipasang (pes haba hendaklah memerah sedikit bahagian tepi)
Senarai semak kawalan kualiti untuk pemeriksaan PCBA lampu siling masuk:
Item PemeriksaanKaedah Kriteria Penerimaan Kekutuban LEDVisual atau AOI100% betul Sambungan pemateri (komponen kuasa)AOINtiada penyambung, tiada lompang LED pematerian yang tidak mencukupi Sinar-X (sampel 5-10%)<25% setiap pad Tampalan habaVisual (keluar picit tepi)Kelihatan pada semua titik pelekapFlyElektrik dasar kukuBuka/pendek, pemeriksaan voltan hadapan LED
Senarai Semak Pembuatan PCBA Lampu Siling
Langkah PengeluaranKeperluan PengesahanPemeriksaan masuk PCBTiada lenturan, ketebalan yang betul, kemasan ENIG boleh dilihatPengukuran visual dan tolokCetakan tampal pateriKetebalan stensil 0.1-0.12mm, penjajaran apertur ±0.05mmSPI (pemeriksaan tampal pateri)Penempatan LED pilih-dan-letak ± 0.05PenjualanReakOmm 245-260°C, TAL 60-90 saatData profil setiap kelompokAplikasi tampal haba0.3-0.5mm ketebalan, liputan penuhPemeriksaan berat + visualPemasangan sinki haba Tekanan seragam, tiada celahSpesifikasi tork skruUjian elektrikBuka/pendek, kekutuban LED, pengukuran semasa automatik
Ringkasan: Senarai Semak PCBA Lampu Siling Berkualiti Baik
Lampu siling berkualiti baik PCBA mengimbangi kos, prestasi terma dan pematuhan. Untuk lekapan kediaman standard (15-25W), aluminium MCPCB dengan 2 oz tembaga, pemacu arus malar dan suhu pad LED di bawah 60°C secara konsisten mencapai jangka hayat 50,000+ jam. Untuk lekapan boleh malap komersial, tambahkan IC pemacu yang serasi dengan TRIAC dan litar bleeder. Kecacatan pembuatan yang paling biasa --- batu nisan LED, kekutuban terbalik, dan sambungan sejuk --- boleh dicegah dengan pemeriksaan AOI dan profil aliran semula terkawal.
| Elemen Reka Bentuk | Keperluan |
|---|---|
| bahan PCB | Aluminium MCPCB untuk> 15W; FR4 boleh diterima untuk <12W |
| Berat tembaga | 2 oz untuk kesan kuasa; 1 oz untuk isyarat |
| Pengurusan terma | 9+ vias haba setiap LED; Suhu pad LED <60°C pada beban penuh |
| Topologi pemandu | Arus malar (bersepadu atau jauh) |
| Kawalan kelipan | Kapasiti keluaran 100-470µF; Peredupan PWM >4 kHz jika digunakan |
| Keserasian memalapkan | Litar Bleeder untuk TRIAC; IC pemalapan khusus untuk hasil terbaik |
| Penarafan voltan | Komponen dinilai untuk voltan input maksimum (120V atau 277V atau universal) |
| Pensijilan | UL atau CE berdasarkan pasaran sasaran; Energy Star untuk komersial |
| Pemeriksaan pembuatan | AOI (kekutuban LED, sambungan pateri), X-ray (lompang), ujian elektrik |
