Sejak penubuhannya pada tahun 2011, Unixplore Electronics telah komited terhadap reka bentuk dan pembuatan yang berkualiti tinggi.PCBA alat kecantikandalam bentuk jenis pengeluaran OEM dan ODM.

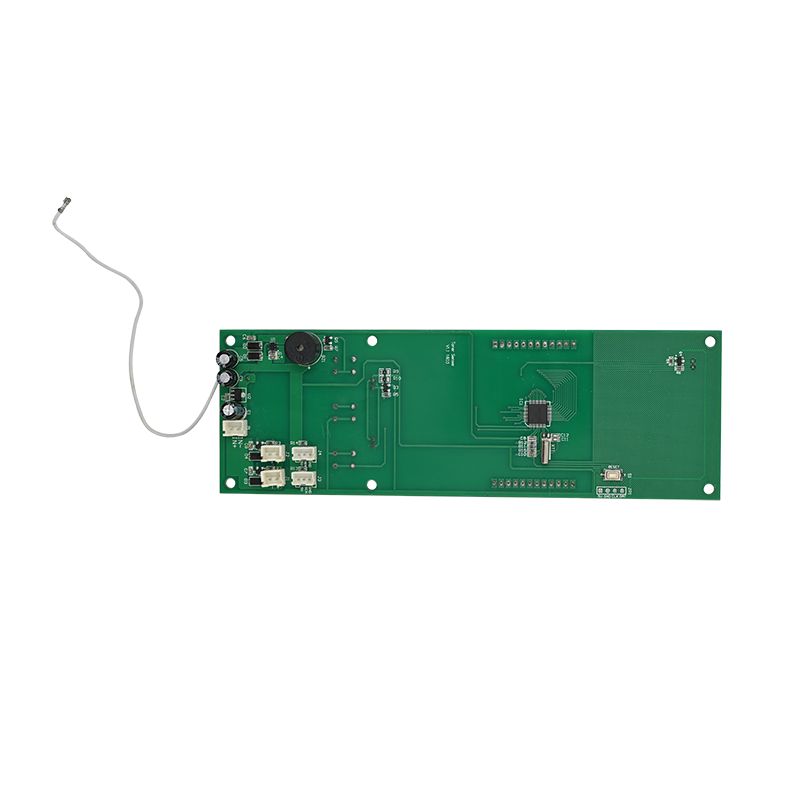

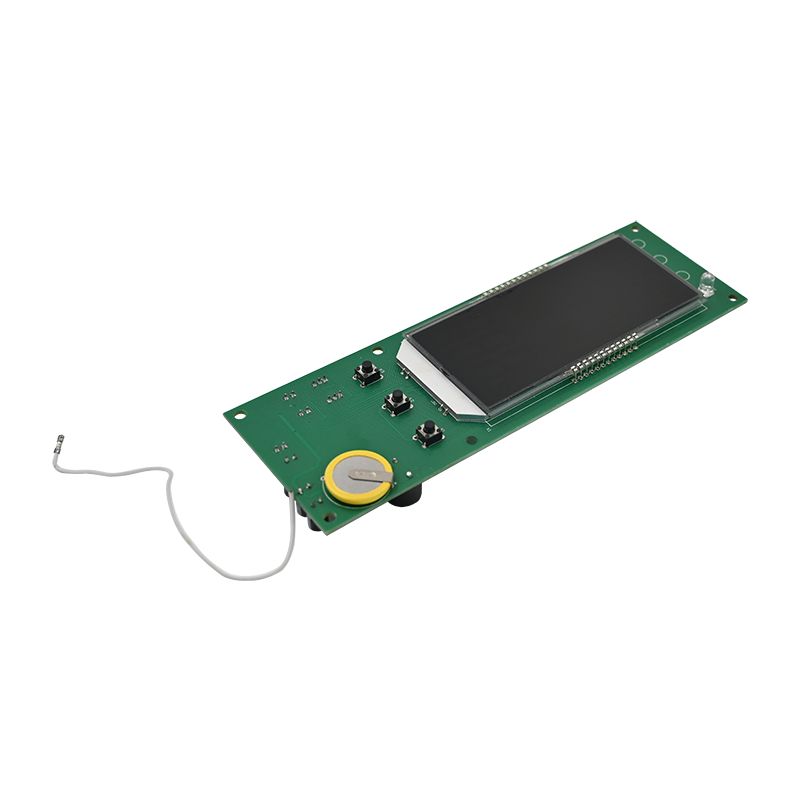

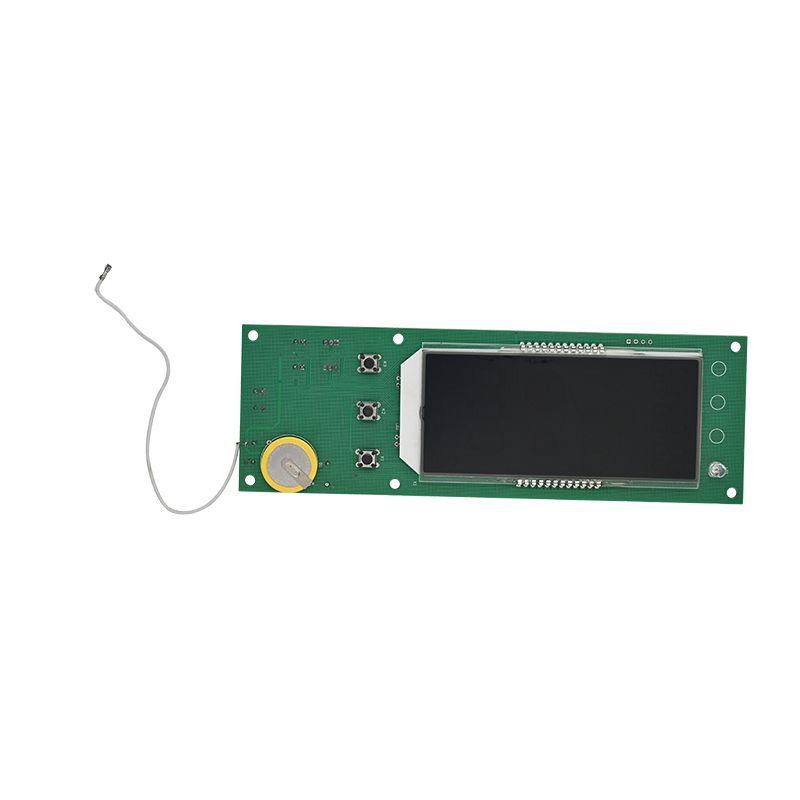

A Alat Kecantikan PCBAialah apemasangan papan litar bercetakdigunakan dalam peranti kecantikan elektronik. Peranti ini menggunakan teknologi elektrik dan/atau elektronik untuk merangsang, mengurut atau menggunakan rawatan pada kulit dan rambut. PCBA instrumen kecantikan profesional biasanya termasuk beberapa komponen, seperti mikropengawal, litar pengurusan kuasa, penderia dan antara muka pengguna, antara lain.
Beberapa PCBA instrumen kecantikan popular termasukperanti muka ultrasonik, Mesin terapi cahaya LED, alat penegang kulit frekuensi radio, topi keledar pertumbuhan rambut, dan jugacermin pintar. PCBA ini direka bentuk untuk menyediakan jenis rawatan kecantikan khusus kepada pengguna dengan cara yang tidak invasif atau invasif minima.
PCBA instrumen kecantikan digunakan secara meluas dalam industri kecantikan dan boleh dibeli daripada pembekal komponen elektronik atau pengilang yang pakar dalam menghasilkan pemasangan PCB untuk peranti kecantikan. Adalah penting untuk ambil perhatian bahawa mereka bentuk dan mengeluarkan PCBA jenis ini memerlukan pengetahuan lanjutan dalam kejuruteraan elektronik, jadi jika anda merancang untuk mencipta PCBA Instrumen Kecantikan tersuai, anda disyorkan untuk mendapatkan bantuan atau bimbingan profesional.
Parameter | Keupayaan |
Lapisan | 1-40 lapisan |
Jenis Perhimpunan | Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT) |
Saiz Komponen Minimum | 0201(01005 Metrik) |
Saiz Komponen Maksimum | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Jenis Pakej Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb. |
Padang Pad Minimum | 0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA |
Lebar Jejak Minimum | 0.10 mm (4 batu) |
Kelegaan Jejak Minimum | 0.10 mm (4 batu) |
Saiz Gerudi Minimum | 0.15 mm (6 batu) |
Saiz Papan Maksimum | 18 in x 24 in (457 mm x 610 mm) |
Ketebalan Papan | 0.0078 in (0.2 mm) hingga 0.236 in (6 mm) |
Bahan Papan | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb. |
Kemasan Permukaan | OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb. |
Jenis Tampal Pateri | Plumbum atau Tanpa Plumbum |
Ketebalan Tembaga | 0.5OZ – 5 OZ |
Proses Perhimpunan | Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual |
Kaedah Pemeriksaan | Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual |
Kaedah Pengujian Dalam Rumah | Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah |
Masa Pemulihan | Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari |
Piawaian Perhimpunan PCB | ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll |
1.Percetakan tampal pateri automatik
2.percetakan solderpaste selesai
3.SMT pilih dan letak
4.Selesai pemilihan dan tempat SMT
5.sedia untuk pematerian aliran semula
6.pematerian aliran semula dilakukan
7.bersedia untuk AOI
8.Proses pemeriksaan AOI
9.penempatan komponen THT
10.proses pematerian gelombang
11.Perhimpunan THT selesai
12.Pemeriksaan AOI untuk pemasangan THT
13.pengaturcaraan IC
14.ujian fungsi
15.Semakan dan Pembaikan QC
16.Proses salutan konformal PCBA
17.Pembungkusan ESD
18.Sedia untuk Penghantaran
