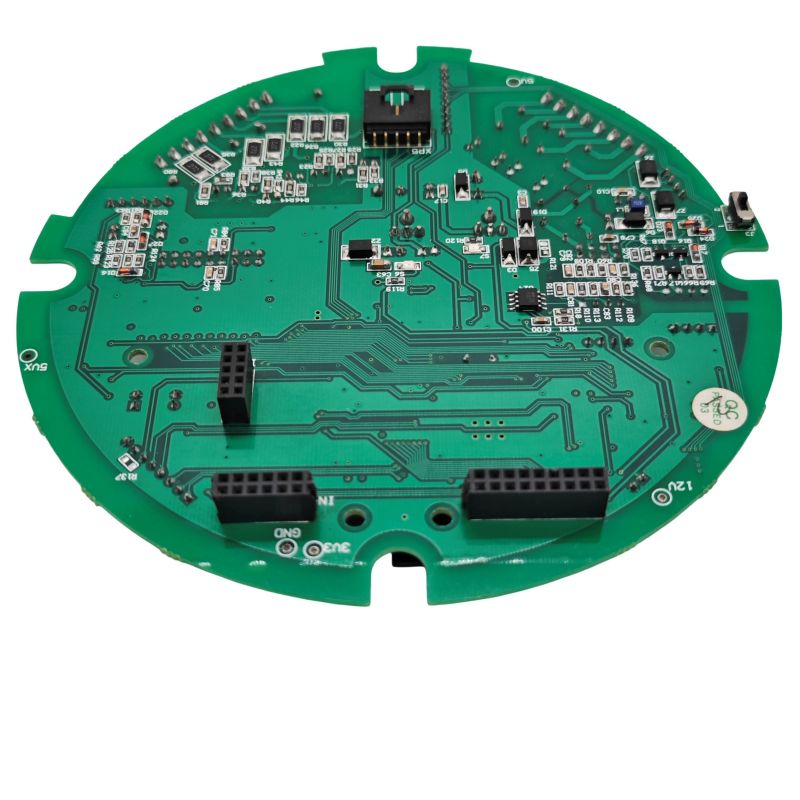

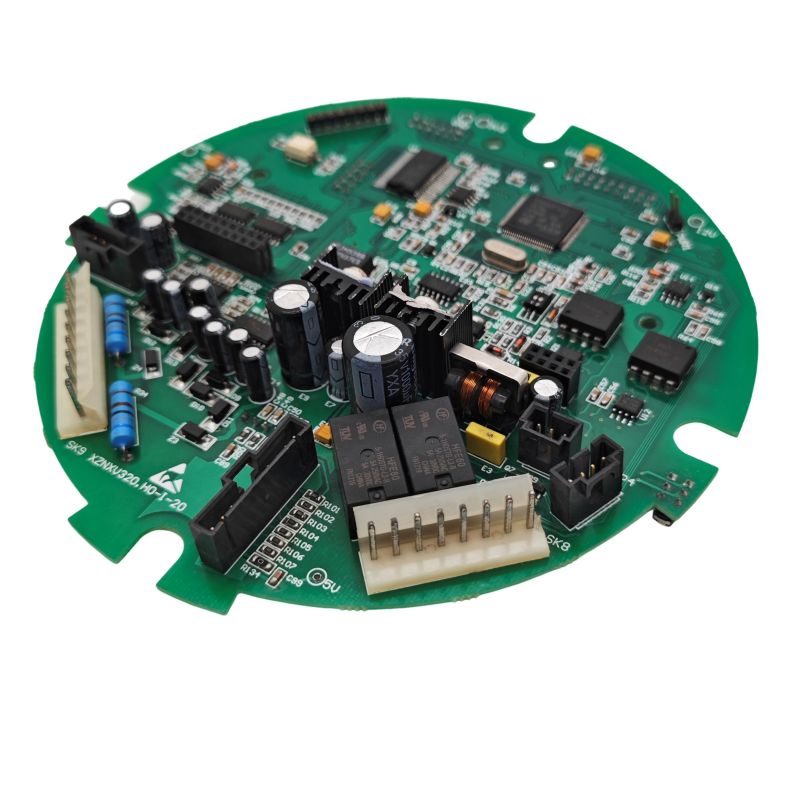

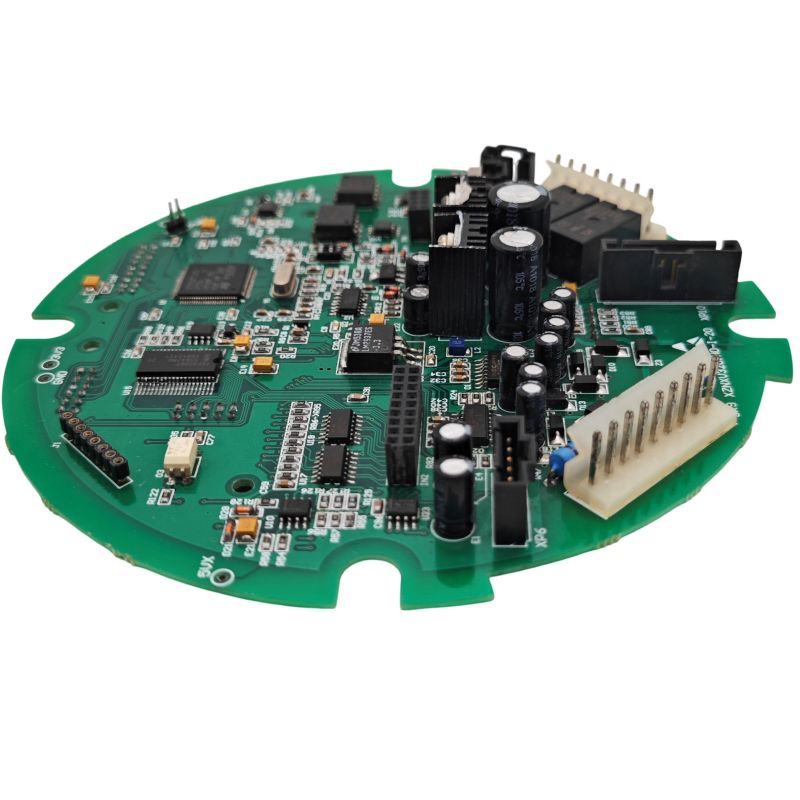

PCBA antara muka DALI wayarles
  • PCBA antara muka DALI wayarlesPCBA antara muka DALI wayarles
  • PCBA antara muka DALI wayarlesPCBA antara muka DALI wayarles
  • PCBA antara muka DALI wayarlesPCBA antara muka DALI wayarles

PCBA antara muka DALI wayarles

Sejak 2008, Unixplore Electronics telah menyediakan perkhidmatan pembuatan dan pembekalan turnkey sehenti untuk DALI PCBA wayarles berkualiti tinggi di China. Syarikat kami diperakui dengan ISO9001:2015 dan mematuhi piawaian pemasangan PCB IPC-610E.
Model:UE-159

Hantar Pertanyaan

Penerangan Produk

Apakah PCBA antara muka DALI wayarles?


Kami ingin mengambil peluang ini untuk memperkenalkan anda kepada kualiti tinggi kamiantara muka DALI wayarles PCBA di Uniexplore Electronics. Objektif utama kami adalah untuk memastikan pelanggan kami memahami sepenuhnya keupayaan dan ciri produk kami. Kami sentiasa bersemangat untuk bekerjasama dengan pelanggan sedia ada dan baharu kami untuk memupuk masa depan yang lebih baik.


Antara Muka DALI Tanpa Wayar PCBA merujuk kepada aPerhimpunan Papan Litar Bercetakyang menyepadukan fungsi antara muka DALI wayarles. PCBA jenis ini menggabungkan teknologi komunikasi tanpa wayar (seperti ZigBee, WiFi, Bluetooth, dll.) dan protokol DALI (Antara Muka Pencahayaan Beralamat Digital, Antara Muka Pencahayaan Boleh Beralamat Digital) untuk merealisasikan sambungan dan kawalan wayarles antara peralatan pencahayaan dan sistem kawalan.


Komponen utama PCBA Antara Muka DALI Tanpa Wayar termasuk modul komunikasi wayarles, modul kawalan DALI dan litar berkaitan serta komponen elektronik. Modul komunikasi wayarles bertanggungjawab untuk penghantaran data tanpa wayar antara peralatan pencahayaan dan sistem kawalan, manakala modul kawalan DALI bertanggungjawab untuk memproses arahan dan data yang berkaitan dengan protokol DALI untuk mencapai kawalan tepat bagi peralatan pencahayaan.


PCBA jenis ini mempunyai pelbagai aplikasi dalam sistem pencahayaan pintar. Ia menjadikan pemasangan, konfigurasi dan penyelenggaraan peralatan pencahayaan lebih fleksibel dan mudah, terutamanya sesuai untuk adegan di mana pendawaian sukar atau di mana pelarasan pantas diperlukan. Melalui PCBA Antara Muka DALI Tanpa Wayar, pengguna boleh merealisasikan kawalan jauh, pengurusan automatik dan pengoptimuman penjimatan tenaga sistem pencahayaan dengan mudah, meningkatkan tahap kecerdasan dan pengalaman pengguna sistem pencahayaan.


Apabila mereka bentuk dan mengeluarkan PCBA Antara Muka DALI Wayarles, faktor seperti kebolehpercayaan, keselamatan, kestabilan dan keserasian dengan sistem komunikasi wayarles lain perlu diambil kira. Pada masa yang sama, ia juga perlu memastikan bahawa susun atur litar PCBA adalah munasabah dan komponen elektronik dipilih dengan sewajarnya untuk memastikan prestasi dan kestabilan yang baik.


Secara umum, Wireless DALI Interface PCBA ialah komponen utama untuk kawalan wayarles dan komunikasi dalam sistem pencahayaan pintar. Aplikasinya akan menggalakkan pembangunan pintar sistem pencahayaan dan meningkatkan kesan pencahayaan dan kecekapan tenaga.


Unixplore menyediakan perkhidmatan sehenti kunci untuk andaPembuatan Elektronikprojek. Jangan ragu untuk menghubungi kami untuk bangunan pemasangan papan litar anda, kami boleh membuat sebut harga dalam 24 jam selepas kami menerima andafail Gerberdansenarai BOM!


Antaramuka DALI Tanpa Wayar Pembuatan PCBA

* Fail Gerber dan senarai BOM yang dibekalkan oleh pelanggan
* PCB kosong dibuat, komponen yang dibeli oleh kami
* Fabrikasi PCB dengan bahagian dipasang sepenuhnya
* 100% Fungsi Diuji OK sebelum penghantaran
* Proses pembuatan tanpa plumbum yang mematuhi RoHS
* Penghantaran cepat, dengan pakej ESD bebas
* Perkhidmatan pembuatan elektronik sehenti untuk reka bentuk PCB, susun atur PCB, pembuatan PCB, perolehan komponen, pemasangan PCB SMT dan THT, pengaturcaraan IC, ujian fungsi, pembungkusan dan penghantaran

Keupayaan Pemasangan PCB & PCB Unixplore

Parameter Keupayaan
Lapisan 1-40 lapisan
Jenis Perhimpunan Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT)
Saiz Komponen Minimum 0201(01005 Metrik)
Saiz Komponen Maksimum 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
Jenis Pakej Komponen BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb.
Padang Pad Minimum 0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA
Lebar Jejak Minimum 0.10 mm (4 batu)
Kelegaan Jejak Minimum 0.10 mm (4 batu)
Saiz Gerudi Minimum 0.15 mm (6 batu)
Saiz Papan Maksimum 18 in x 24 in (457 mm x 610 mm)
Ketebalan Papan 0.0078 in (0.2 mm) hingga 0.236 in (6 mm)
Bahan Papan CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb.
Kemasan Permukaan OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb.
Jenis Tampal Pateri Plumbum atau Tanpa Plumbum
Ketebalan Tembaga 0.5OZ – 5 OZ
Proses Perhimpunan Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual
Kaedah Pemeriksaan Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual
Kaedah Pengujian Dalam Rumah Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah
Masa Pemulihan Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari
Piawaian Perhimpunan PCB ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll

Perkhidmatan Pembuatan Elektronik Nilai Tambah Unixplore

● Perkhidmatan pra-pengaturcaraan IC dengan fail dalam formatHEX, DIRIdanBIN.
● Lekapan ujian Fungsi PCBA Antara Muka DALI Wayarles disesuaikan mengikut keperluan ujian pelanggan
● Perkhidmatan membina kotak termasuk acuan plastik & logam dan pengeluaran bahagian
● Salutan konform termasuk salutan lakuer terpilih, pasu resin epoksi
● Abah-abah wayar dan pemasangan kabel
● Pemasangan produk siap termasuk kotak, skrin, suis membran, pelabelan dan kadbod tersuai atau pembungkusan kotak runcit.
● Pelbagai ujian pihak ketiga untuk PCBA tersedia atas permintaan
● Bantuan Pensijilan Produk

Prosedur Pengeluaran PCBA

  • wireless DALI interface PCBA

    1.Percetakan tampal pateri automatik

  • wireless DALI interface PCBA

    2.percetakan solderpaste selesai

  • wireless DALI interface PCBA

    3.SMT pilih dan letak

  • wireless DALI interface PCBA

    4.Selesai pemilihan dan tempat SMT

  • wireless DALI interface PCBA

    5.sedia untuk pematerian aliran semula

  • wireless DALI interface PCBA

    6.pematerian aliran semula dilakukan

  • wireless DALI interface PCBA

    7.bersedia untuk AOI

  • wireless DALI interface PCBA

    8.Proses pemeriksaan AOI

  • wireless DALI interface PCBA

    9.penempatan komponen THT

  • wireless DALI interface PCBA

    10.proses pematerian gelombang

  • wireless DALI interface PCBA

    11.Perhimpunan THT selesai

  • wireless DALI interface PCBA

    12.Pemeriksaan AOI untuk pemasangan THT

  • wireless DALI interface PCBA

    13.pengaturcaraan IC

  • wireless DALI interface PCBA

    14.ujian fungsi

  • wireless DALI interface PCBA

    15.Semakan dan Pembaikan QC

  • wireless DALI interface PCBA

    16.Proses salutan konformal PCBA

  • wireless DALI interface PCBA

    17.Pembungkusan ESD

  • wireless DALI interface PCBA

    18.Sedia untuk Penghantaran


Pembungkusan

Untuk PCBA

wireless DALI interface PCBA
wireless DALI interface PCBA
Untuk Produk Siap

wireless DALI interface PCBA
wireless DALI interface PCBA
