Penerangan Produk

Apakah Unit Kawalan Bilik PCBA?

Kami ingin mengambil peluang ini untuk memperkenalkan anda kepada kualiti tinggi kamiUnit Kawalan Bilik PCBdi Uniexplore Electronics. Objektif utama kami adalah untuk memastikan pelanggan kami memahami sepenuhnya keupayaan dan ciri produk kami. Kami sentiasa bersemangat untuk bekerjasama dengan pelanggan sedia ada dan baharu kami untuk memupuk masa depan yang lebih baik.

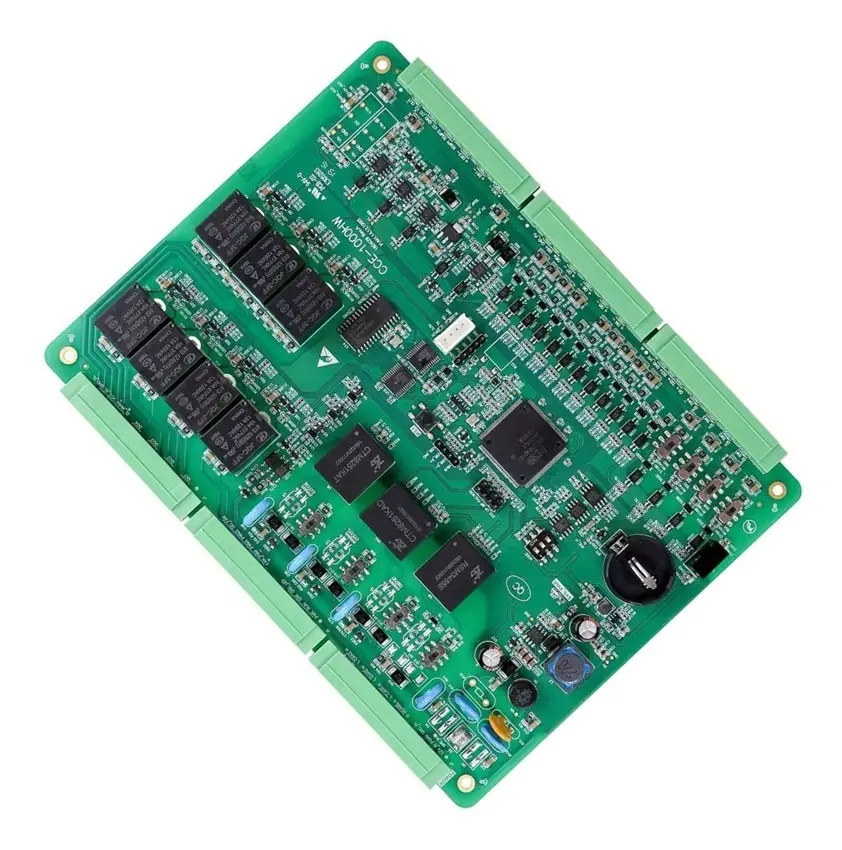

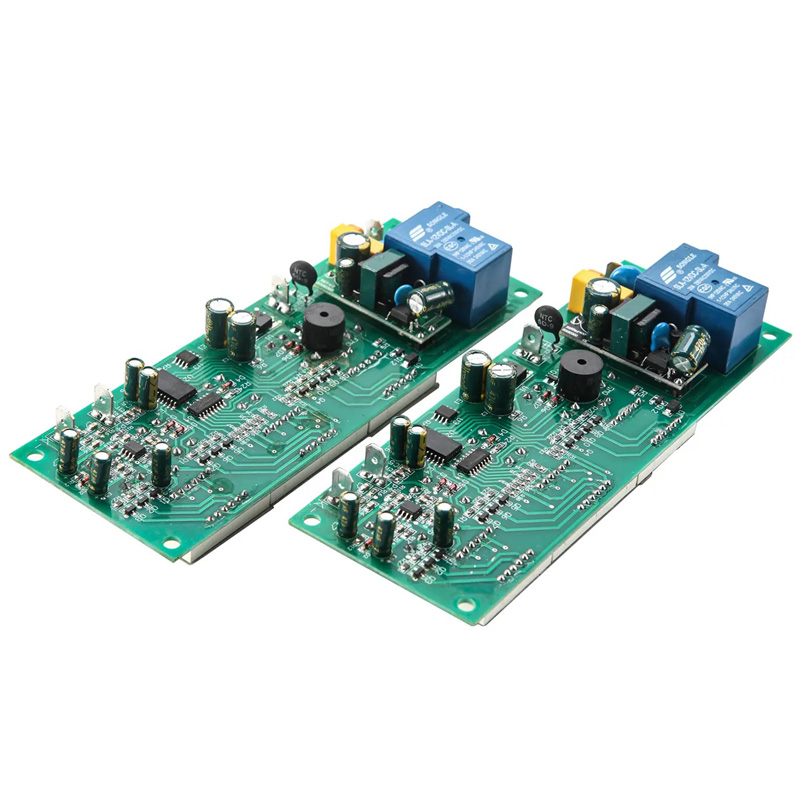

Unit Kawalan Bilik PCBA (Pemasangan Papan Litar Bercetak) merujuk kepada pemasangan papan litar bercetak yang digunakan dalam unit kawalan bilik(RCU) sistem untuk hotel. Perhimpunan ini biasanya termasuk pelbagai komponen elektronik, seperti mikropemproses, penderia, geganti, modul komunikasi, dsb., yang dipateri pada papan litar bercetak untuk merealisasikan pelbagai fungsi kawalan di dalam bilik tetamu.

Fungsi utama Unit Kawalan Bilik PCBA termasukmengawal pencahayaan, penyaman udara, TV, langsir dan peralatan laindi dalam bilik tetamu untuk mencapai perkhidmatan bilik tetamu yang pintar dan automatik. Melalui PCBA, tetamu boleh mengawal peralatan di dalam bilik dengan mudah melalui panel kawalan atau aplikasi mudah alih, meningkatkan keselesaan dan keselesaan hidup. Pada masa yang sama,RCU PCBAjuga boleh disambungkan ke sistem pengurusan hotel untuk merealisasikan pemantauan masa nyata dan pengurusan status bilik tetamu.

Reka bentuk dan pembuatan unit kawalan bilik PCBA perlu mengikut piawaian dan spesifikasi kejuruteraan elektronik yang berkaitan untuk memastikan kestabilan dan kebolehpercayaannya. Pada masa yang sama, faktor seperti keserasian elektromagnet dan kebolehsuaian persekitaran juga perlu dipertimbangkan untuk menyesuaikan diri dengan persekitaran dan keperluan penggunaan yang berbeza.

Secara umum, sistem unit kawalan bilik tetamu PCBA adalah salah satu komponen teras sistem kawalan bilik tetamu. Ia merealisasikan kawalan pintar dan pengurusan peralatan di dalam bilik tetamu dengan menyepadukan pelbagai komponen dan teknologi elektronik.

Unixplore menyediakan perkhidmatan sehenti kunci untuk andaPembuatan Elektronikprojek. Sila hubungi kami untuk bangunan pemasangan papan litar anda, kami boleh membuat sebut harga dalam 24 jam selepas kami menerima andafail Gerberdansenarai BOM!

Unit Kawalan Bilik Pembuatan PCBA

* Fail Gerber dan senarai BOM yang dibekalkan oleh pelanggan
* PCB kosong dibuat, komponen yang dibeli oleh kami
* Fabrikasi PCB dengan bahagian dipasang sepenuhnya
* 100% Fungsi Diuji OK sebelum penghantaran
* Proses pembuatan tanpa plumbum yang mematuhi RoHS
* Penghantaran cepat, dengan pakej ESD bebas
* Perkhidmatan pembuatan elektronik sehenti untuk reka bentuk PCB, susun atur PCB, pembuatan PCB, perolehan komponen, pemasangan PCB SMT dan THT, pengaturcaraan IC, ujian fungsi, pembungkusan dan penghantaran

Keupayaan Pemasangan PCB & PCB Unixplore

Parameter	Keupayaan
Lapisan	1-40 lapisan
Jenis Perhimpunan	Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT)
Saiz Komponen Minimum	0201(01005 Metrik)
Saiz Komponen Maksimum	2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
Jenis Pakej Komponen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb.
Padang Pad Minimum	0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA
Lebar Jejak Minimum	0.10 mm (4 batu)
Kelegaan Jejak Minimum	0.10 mm (4 batu)
Saiz Gerudi Minimum	0.15 mm (6 batu)
Saiz Papan Maksimum	18 in x 24 in (457 mm x 610 mm)
Ketebalan Papan	0.0078 in (0.2 mm) hingga 0.236 in (6 mm)
Bahan Papan	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb.
Kemasan Permukaan	OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb.
Jenis Tampal Pateri	Plumbum atau Tanpa Plumbum
Ketebalan Tembaga	0.5OZ – 5 OZ
Proses Perhimpunan	Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual
Kaedah Pemeriksaan	Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual
Kaedah Pengujian Dalam Rumah	Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah
Masa Pemulihan	Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari
Piawaian Perhimpunan PCB	ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll

Perkhidmatan Pembuatan Elektronik Nilai Tambah Unixplore

● Perkhidmatan pra-pengaturcaraan IC dengan fail dalam formatHEX, DIRIdanBIN.
● Lekapan ujian Fungsi Pemasangan PCB Unit Kawalan Bilik disesuaikan mengikut keperluan ujian pelanggan
● Perkhidmatan membina kotak termasuk acuan plastik & logam dan pengeluaran bahagian
● Salutan konform termasuk salutan lakuer terpilih, pasu resin epoksi
● Abah-abah wayar dan pemasangan kabel
● Pemasangan produk siap termasuk kotak, skrin, suis membran, pelabelan dan karton tersuai atau pembungkusan kotak runcit.
● Pelbagai ujian pihak ketiga untuk PCBA tersedia atas permintaan
● Bantuan Pensijilan Produk

Prosedur Pengeluaran PCBA
