Kami ingin mengambil peluang ini untuk memperkenalkan anda kepada kualiti tinggi kamiRumah Pintar PCBdi Uniexplore Electronics. Objektif utama kami adalah untuk memastikan pelanggan kami memahami sepenuhnya keupayaan dan ciri produk kami. Kami sentiasa bersemangat untuk bekerjasama dengan pelanggan sedia ada dan baharu kami untuk memupuk masa depan yang lebih baik.

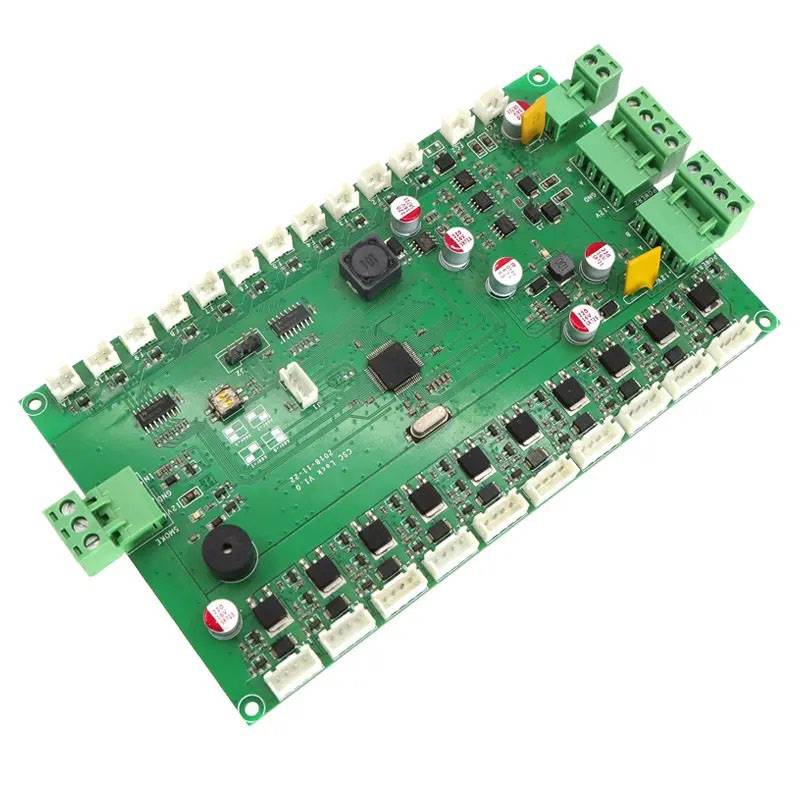

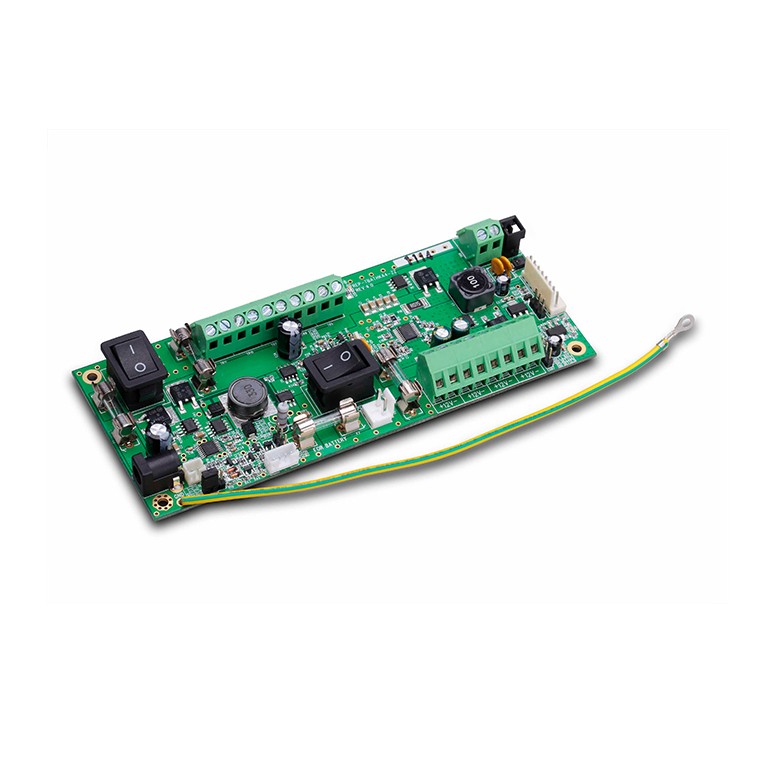

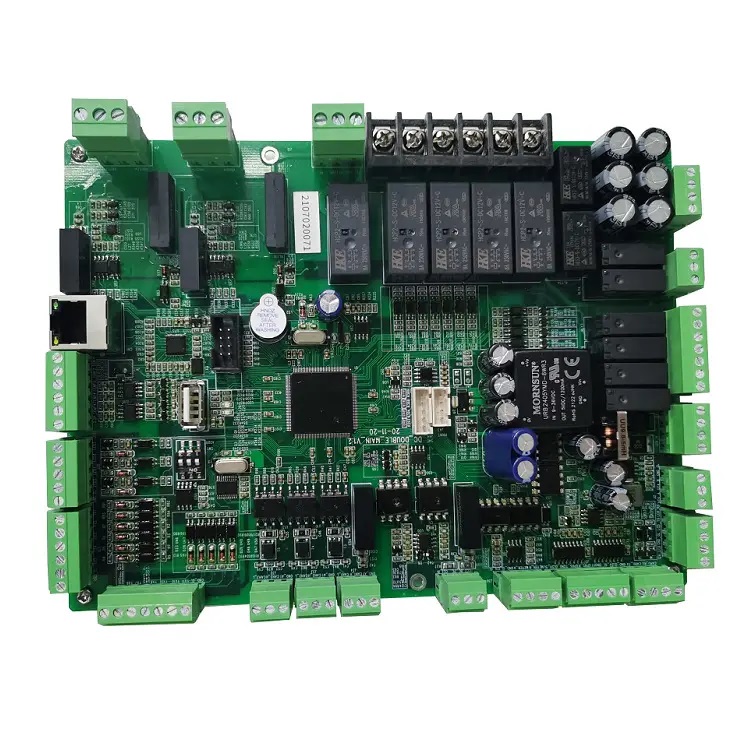

PCBA rumah pintarmerujuk kepada aplikasi Pemasangan Papan Litar Bercetak dalam medan rumah pintar. PCBA ialah pemasangan komponen elektronik pada papan litar bercetak melalui pemprosesan tampalan SMT atau pemprosesan palam DIP untuk membentuk modul papan litar dengan fungsi tertentu. Dalam sistem rumah pintar, PCBA memainkan peranan penting. Ia boleh mengawal pelbagai peranti seperti pencahayaan, suhu dan kawalan akses untuk mencapai pengurusan automasi rumah.
Secara khusus,PCBA rumah pintarmengintegrasikan pelbagai sensor, mikropemproses dan komponen elektronik lain untuk mencapai pemantauan masa nyata parameter persekitaran rumah, seperti suhu, kelembapan, cahaya, dll. Selepas data ini diproses oleh PCBA, operasi peralatan rumah boleh dikawal dengan tepat untuk memastikan kestabilan dan kebolehpercayaan peralatan. Pada masa yang sama, teknologi PCBA yang sangat bersepadu juga boleh merealisasikan penyimpanan dan penghantaran data yang disulitkan, mencegah kebocoran data, dan meningkatkan keselamatan peranti.
Sebagai tambahan,PCBA rumah pintarjuga boleh menyepadukan teknologi biometrik, seperti mengenal pasti ahli keluarga melalui penderia biometrik terbina dalam untuk memastikan keselamatan sistem dan mengelakkan operasi oleh kakitangan yang tidak dibenarkan. Pada masa yang sama, apabila permintaan masyarakat untuk perlindungan alam sekitar dan pemuliharaan tenaga terus meningkat, penggunaan PCBA rumah pintar yang sangat bersepadu boleh menggunakan tenaga dengan cekap dan mencapai matlamat pemuliharaan tenaga dan perlindungan alam sekitar.
Pendek kata,PCBA rumah pintarialah komponen teras sistem rumah pintar. Ia menyepadukan pelbagai komponen dan penderia elektronik untuk mencapai pemantauan masa nyata dan kawalan tepat parameter persekitaran rumah, meningkatkan kestabilan dan kebolehpercayaan peralatan, dan meningkatkan prestasi peralatan. keselamatan, dan menggalakkan pembangunan sistem rumah pintar ke arah yang lebih pintar, penjimatan tenaga dan mesra alam.
Unixplore menyediakan perkhidmatan sehenti kunci untuk andaPembuatan Elektronikprojek. Jangan ragu untuk menghubungi kami untuk bangunan pemasangan papan litar anda, kami boleh membuat sebut harga dalam 24 jam selepas kami menerima andafail Gerberdansenarai BOM!
Parameter | Keupayaan |
Lapisan | 1-40 lapisan |
Jenis Perhimpunan | Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT) |
Saiz Komponen Minimum | 0201(01005 Metrik) |
Saiz Komponen Maksimum | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Jenis Pakej Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb. |
Padang Pad Minimum | 0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA |
Lebar Jejak Minimum | 0.10 mm (4 batu) |
Kelegaan Jejak Minimum | 0.10 mm (4 batu) |
Saiz Gerudi Minimum | 0.15 mm (6 batu) |
Saiz Papan Maksimum | 18 in x 24 in (457 mm x 610 mm) |
Ketebalan Papan | 0.0078 in (0.2 mm) hingga 0.236 in (6 mm) |
Bahan Papan | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb. |
Kemasan Permukaan | OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb. |
Jenis Tampal Pateri | Plumbum atau Tanpa Plumbum |
Ketebalan Tembaga | 0.5OZ – 5 OZ |
Proses Perhimpunan | Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual |
Kaedah Pemeriksaan | Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual |
Kaedah Pengujian Dalam Rumah | Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah |
Masa Pemulihan | Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari |
Piawaian Perhimpunan PCB | ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll |
1.Percetakan tampal pateri automatik
2.percetakan solderpaste selesai
3.SMT pilih dan letak
4.Selesai pemilihan dan tempat SMT
5.sedia untuk pematerian aliran semula
6.pematerian aliran semula dilakukan
7.bersedia untuk AOI
8.Proses pemeriksaan AOI
9.penempatan komponen THT
10.proses pematerian gelombang
11.Perhimpunan THT selesai
12.Pemeriksaan AOI untuk pemasangan THT
13.pengaturcaraan IC
14.ujian fungsi
15.Semakan dan Pembaikan QC
16.Proses salutan konformal PCBA
17.Pembungkusan ESD
18.Sedia untuk Penghantaran
