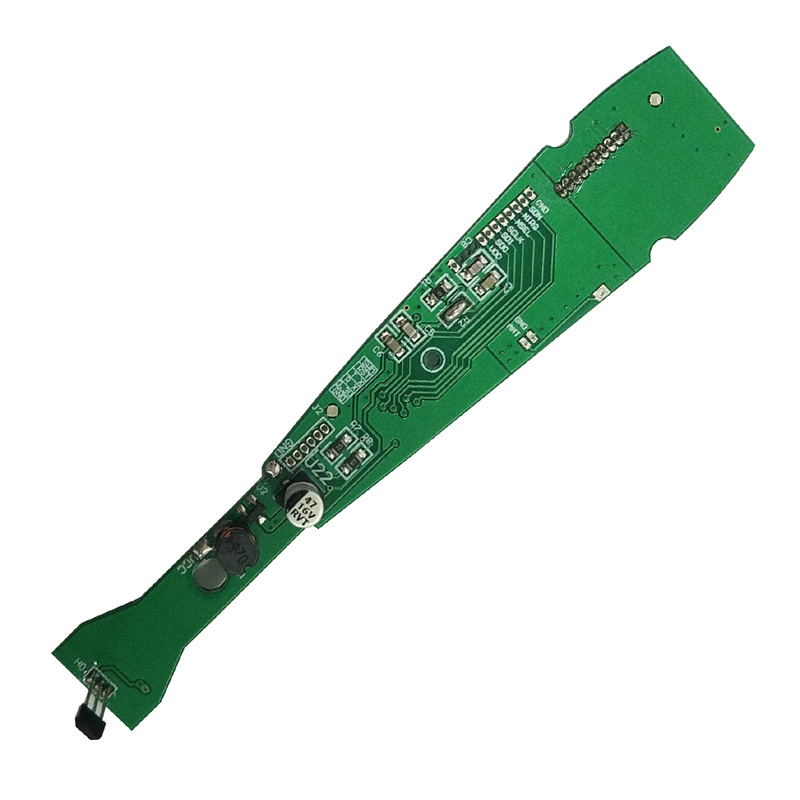

Pembeza Teras untuk PCBA Kereta RC

Tidak semua reka bentuk PCBA kereta RC berprestasi sama. Enam faktor mencipta perbezaan sebenar.

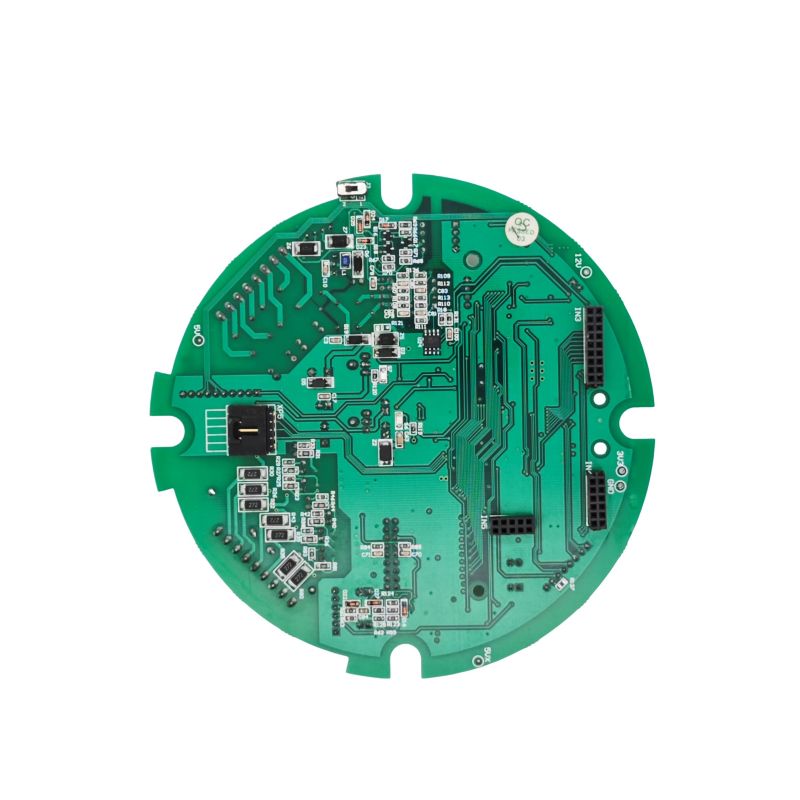

Peringkat Pemanduan Motor -- Tempat Kebanyakan Reka Bentuk Gagal

Pembuat perbezaan: Kereta RC gred hobi PCBA menggunakan pemacu MOSFET sisi tinggi dan sisi rendah yang berasingan dengan masa mati boleh diprogramkan. Papan mainan menggunakan IC separuh jambatan bersepadu yang terlalu panas dalam 2 minit penggunaan luar jalan.

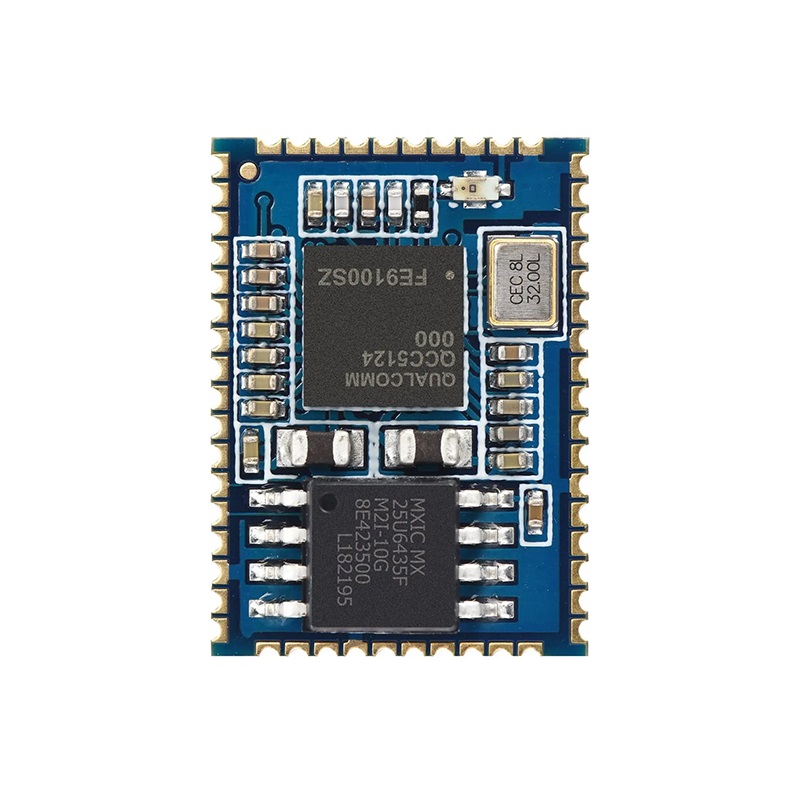

Sensitiviti dan Selektif Penerima Radio

Pembuat perbezaan: PCBA kereta RC berkualiti termasuk LNA (penguat hingar rendah) yang berasingan sebelum IC penerima. Ini menambah 15 dB keuntungan tanpa merendahkan angka hingar, membenarkan kawalan pada 300+ meter.

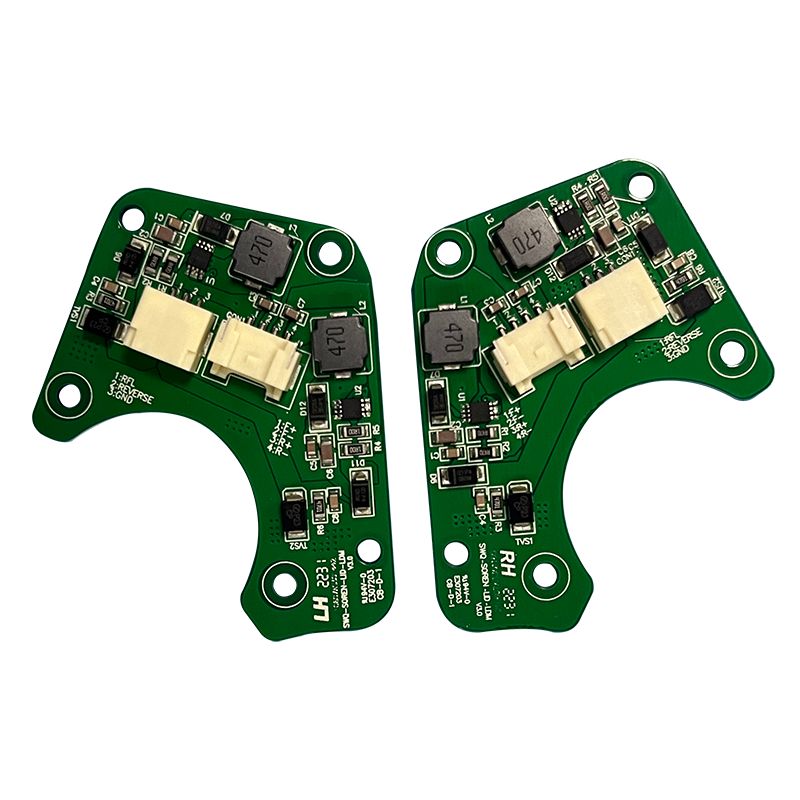

Perbezaan Pengurusan Kuasa Yang Penting

Kestabilan voltan di bawah beban motor menentukan sama ada PCBA kereta RC diset semula semasa pecutan keras.

Input dan Peraturan Bateri

Perbezaan kritikal: MCU pada PCBA kereta RC mesti kekal hidup semasa gerai motor yang menurunkan voltan bateri daripada 8.4V kepada 5.0V selama 10 milisaat. Gunakan buck-boost atau bank kapasitor besar (1000 µF low-ESC) pada rel 5V.

Prestasi BEC (Litar Penyingkiran Bateri).

Perbezaan Susun Atur dan Perisai

Kereta RC PCBA beroperasi di dalam casis plastik dengan motor, wayar dan gear berputar. Kebisingan ada di mana-mana.

Teknik Pengasingan Bunyi

Pembuat perbezaan: PCBA kereta RC berkualiti meletakkan bahagian RF di pulau tanah berasingan yang disambungkan ke tanah utama pada satu titik berhampiran terminal negatif bateri.

Peletakan Kristal dan Pengayun

- Simpan kristal 27 MHz (atau TCXO untuk 2.4 GHz) sekurang-kurangnya 15 mm dari wayar motor

- Tiada kesan digital berjalan di bawah kristal

- Cincin pengawal tanah di sekeliling pengayun (melalui jahitan setiap 2 mm)

- Muatkan kapasitor dipadankan dengan spesifikasi kristal (±5 pF)

Perbezaan Gelung Perisian Tegar dan Kawalan

Perkakasan sahaja tidak membuat perbezaan. Algoritma kawalan memisahkan kereta responsif daripada yang lembap.

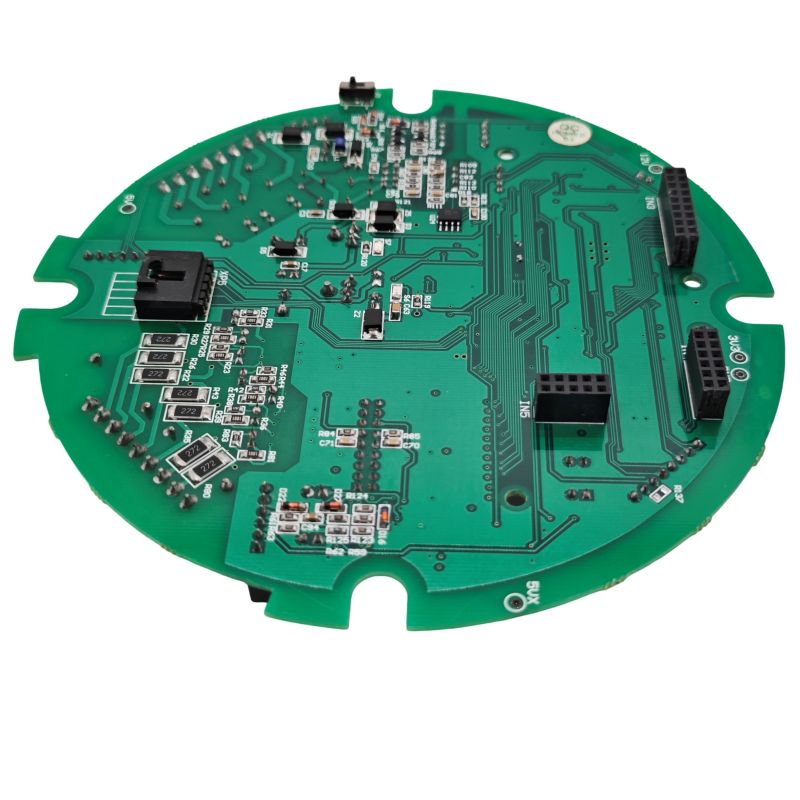

Lengkung Pendikit dan Stereng

Perlaksanaan: Kereta RC PCBA MCU mesti menjalankan gelung PID pada 1 kHz minimum. Gelung 100 Hz menghasilkan ketinggalan yang ketara. Gunakan Cortex-M4 atau serupa dengan perkakasan darab-terkumpul.

Failsafe dan Telemetri

- Kehilangan isyarat gagal selamat-- Tetapkan pendikit kepada sifar selepas 0.5 saat tiada paket

- Bateri rendah failsafe-- Kurangkan pendikit kepada 50% pada 6.0V, potong pada 5.5V

- Telemetri pilihan-- Voltan bateri, suhu motor, RSSI dihantar semula ke pemancar

PCBA kereta RC berkualiti melaksanakan failsafe dalam perkakasan (pembanding berasingan) bukan hanya dalam perisian. Jika MCU terkunci, perkakasan menarik pendikit kepada sifar.

Toleransi Pengeluaran dan Pengujian

Pengeluaran besar-besaran mendedahkan perbezaan. Toleransi yang ketat mewujudkan prestasi yang konsisten.

Spesifikasi Pengeluaran Kritikal

Protokol Pengujian Fungsian

Setiap kereta RC PCBA harus lulus:

1. Ujian motor tanpa beban-- Semasa < 1A, tiada rengekan yang boleh didengari

2. Ujian gerai-- 30A selama 2 saat, tiada penutupan haba

3. Ujian jarak-- 100 meter di padang terbuka dengan antena turun

4. Ujian gangguan-- Kendalikan 10 papan serentak, tiada pertembungan saluran

Soalan Lazim -- Soalan Lazim Mengenai Perbezaan PCBA Kereta RC

S1: Mengapakah sesetengah reka bentuk PCBA kereta RC kehilangan gandingan selepas kemalangan, manakala yang lain tidak?

A:Perbezaannya ialah tekanan mekanikal pada pengayun kristal. Kemalangan yang menghentikan kereta secara tiba-tiba menghasilkan nadi nyahpecutan 200--500 G. Kejutan ini mengalihkan frekuensi resonans kristal kuarza dalam dua cara:

Peralihan kekerapan daripada tekanan mekanikal-- Kosong kristal berubah bentuk buat sementara waktu di bawah daya G, menukar frekuensi resonan selarinya sehingga 150 ppm. Jika PLL penerima tidak dapat menjejaki anjakan ini (kebanyakan reka bentuk kos rendah mempunyai julat tangkapan 50 ppm), kereta RC PCBA kehilangan kunci dan tidak pernah memperoleh semula kerana kristal cacat kini mempunyai offset kekal.

Keretakan mikro sendi pateri-- Kristal HC-49S kecil (biasa dalam mainan RC) mempunyai bekas logam berat. Di bawah 500 G, inersia kotak menekankan sambungan pateri. Retak mikro yang melepasi pemeriksaan visual menghasilkan sentuhan terputus-putus. PCBA kereta RC dihidupkan (kristal berfungsi pada getaran rendah) tetapi gagal sebaik sahaja motor bergetar.

Penyelesaian dalam PCBA kereta RC berkualiti:

- Gunakan pengayun MEMS (SiTime atau serupa) dan bukannya kuarza. Peranti MEMS bertahan 50,000 G dan menggunakan lebih sedikit kuasa.

- Jika kuarza adalah wajib, gunakan bungkusan seramik 3.2×2.5 mm (bukan HC-49S) dengan pematerian empat mata.

- Tambah epoksi underfill di bawah pengayun (manik 0.5 mm pada dua tepi menyerap hentakan).

Kereta RC PCBA yang direka bentuk dengan baik bertahan jatuh berulang 1 meter ke konkrit tanpa kehilangan pengikat. Uji dengan menjatuhkan kereta yang dipasang 20 kali dari 1 meter, kemudian mengesahkan julat. Reka bentuk murah gagal pada penurunan 3 atau 4.

S2: Bagaimanakah konfigurasi pemacu get MOSFET mempengaruhi prestasi PCBA kereta RC pada pendikit separa?

A:Pendikit separa (10--40% kitaran tugas) ialah tempat kebanyakan reka bentuk PCBA kereta RC mendedahkan kelemahan mereka. Dua parameter pemacu pintu mendominasi:

Caj pintu dan dataran Miller-- Apabila MOSFET bertukar pada pendikit separa, ia menghabiskan lebih banyak masa di kawasan linear (Miller plateau) di mana Rds(on) belum dicapai. MOSFET dengan jumlah cas pintu yang tinggi (Qg > 50 nC) mengambil masa 200--300 ns untuk dihidupkan sepenuhnya. Pada pendikit 10% (20 kHz PWM, 5 µs mengikut masa), MOSFET hanya dipertingkatkan sepenuhnya untuk 4.7 µs. Baki 300 ns di kawasan linear menghilangkan haba sebagai (I × V). Pada 20A, ini ialah 20A × 6V = 120W untuk 300 ns setiap kitaran -- cukup untuk menaikkan suhu simpang 40°C di atas ambien dalam 30 saat.

Nilai perintang gerbang-- Reka bentuk PCBA kereta RC mainan menggunakan satu perintang pintu 100Ω untuk kesederhanaan. Ini menghasilkan masa kenaikan 500 ns. Reka bentuk berkualiti menggunakan perintang hidup dan matikan berasingan: 10Ω hidupkan (cepat) dan 100Ω mematikan (lebih perlahan untuk mengurangkan deringan). Ini menghasilkan masa kenaikan 100 ns, secara mendadak mengurangkan kehilangan kawasan linear.

Perbezaan ukuran-- Uji dengan menjalankan PCBA kereta RC pada pendikit 25% pada dinamometer selama 10 minit. Reka bentuk yang buruk akan menunjukkan suhu motor 90°C dan bekas MOSFET 110°C. Reka bentuk berkualiti (MOSFET Qg rendah, perintang pintu berasingan) menjalankan motor pada 60°C, MOSFET pada 70°C. Papan yang lebih sejuk tahan 5× lebih lama.

S3: Apakah perbezaan dalam reka bentuk antena antara PCBA kereta RC 100 meter dan versi 300 meter?

A:Tiga elemen reka bentuk antena mencipta perbezaan 200 meter semasa menggunakan kuasa pemancar 2.4 GHz yang sama (had undang-undang 100 mW):

Jenis dan kecekapan antena-- Antena surih PCB (terbalik-F) pada papan FR-4 1.6 mm standard mencapai kecekapan 40--50% (keuntungan -3 hingga -4 dBi). PCBA kereta RC yang sama dengan monopole gelombang 1/4 luaran (wayar 31 mm) mencapai kecekapan 70--80% (-1.5 dBi). Antena cip seramik (cth., Johanson 2450AT18) dengan rangkaian padanan yang ditala mencapai kecekapan 60--65%. Untuk jarak 300 meter, gunakan antena monopole yang diletakkan secara menegak (tidak bergelung di dalam casis).

Saiz satah tanah-- Satah tanah antena (counterpoise) mestilah sekurang-kurangnya λ/4 (31 mm) panjang. Reka bentuk PCBA kereta RC berkualiti menyimpan kawasan tanah pepejal 35×40 mm di bawah bahagian RF. Papan mainan meletakkan antena berhampiran bateri atau motor, mengurangkan satah tanah berkesan kepada 15 mm. Ini mengurangkan antena kepada 2.45 GHz -- resonans sebenar bertukar kepada 2.6 GHz, kehilangan 10 dB kepekaan.

Impedans talian suapan-- Antena monopole memerlukan talian penghantaran 50Ω dari IC RF ke titik suapan antena. Ini bermakna jejak lebar 1.5 mm pada 1.6 mm FR-4 (jalur mikro) dengan satah tanah berterusan di bawahnya. PCBA kereta RC berkualiti menggunakan surih 50Ω dengan vias tanah di kedua-dua belah. Papan mainan menghalakan antena melalui surih 10 mm panjang, 0.3 mm (120Ω) dengan slot pada satah tanah -- mewujudkan ketidakpadanan impedans yang mencerminkan 40% kuasa yang dihantar.

Pengesahan-- Minta pembekal PCBA anda untuk carta Smith yang menunjukkan impedans antena pada 2.45 GHz. Reka bentuk yang baik menunjukkan 50Ω ± 5Ω. Reka bentuk yang buruk menunjukkan 30Ω atau 80Ω. Pengukuran tunggal itu meramalkan perbezaan julat dengan lebih tepat daripada mana-mana simulasi.

Jadual Perbandingan -- Mainan vs Hobi RC Kereta PCBA

PCBA kereta RC yang unggul bukanlah mengenai komponen yang mahal. Ia adalah mengenai pemacu pintu pagar yang betul, reka bentuk antena yang betul, perkakasan yang tidak selamat dan toleransi pengeluaran yang ketat. Fokus pada kehilangan pensuisan MOSFET dan saiz satah tanah RF -- kedua-dua kawasan ini menghasilkan perbezaan yang paling ketara dalam pemanduan dunia sebenar.
