Perkara yang Perlu Dilakukan oleh RC Servo PCBA

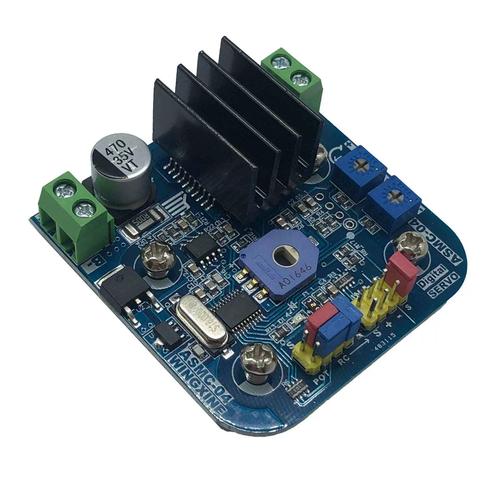

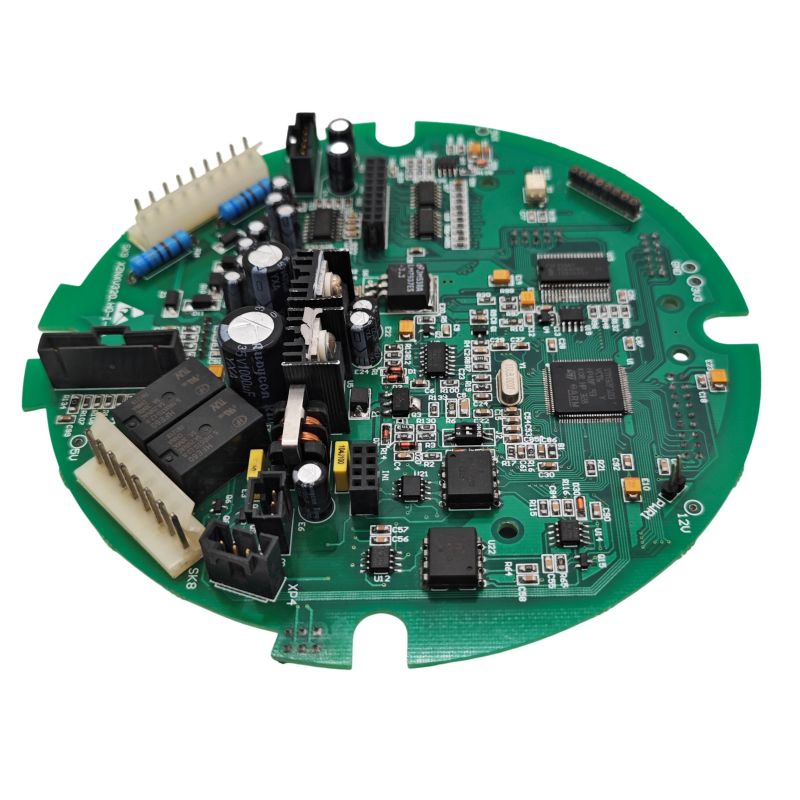

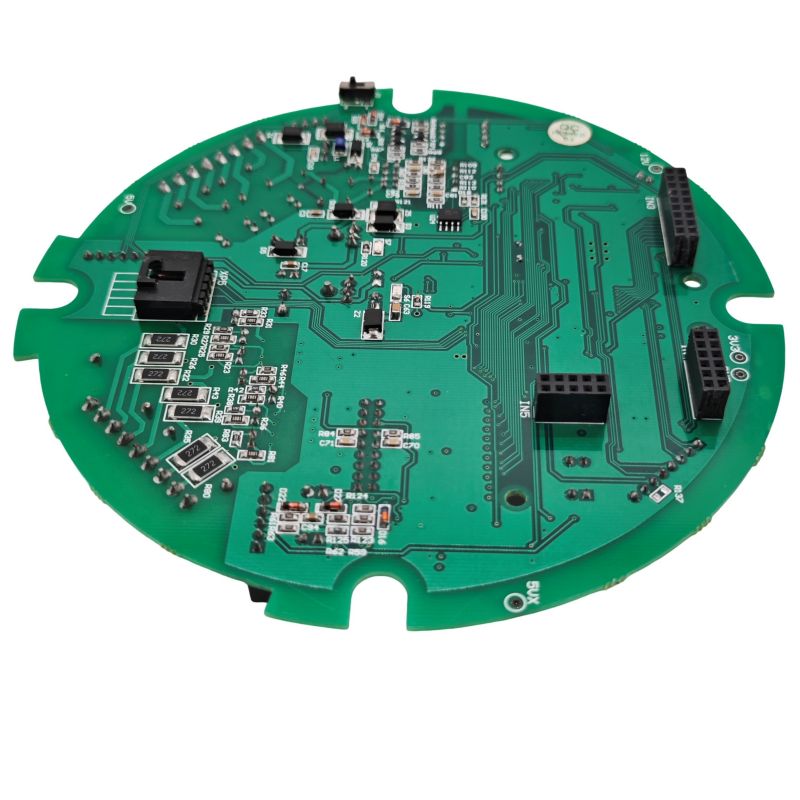

RC servo PCBA (sama ada papan pemacu kendiri atau papan kawalan servo dalaman) melaksanakan tiga fungsi penting:

• Penjanaan atau Penerimaan Isyarat PWM:Menukar denyutan kawalan (1ms kepada 2ms pada 50Hz) kepada arahan kedudukan.
• Pengagihan Kuasa:Menyampaikan 5V atau 6V bersih kepada motor servo dan IC kawalan.
• Pemprosesan Maklum Balas:Membaca potensiometer dalaman untuk mengesahkan kedudukan dan menutup gelung kawalan.

Reka bentuk kebolehpercayaan tinggi juga termasuk penderiaan semasa untuk pengesanan beban lampau dan pengasingan opto untuk imuniti hingar.

Spesifikasi Teknikal Teras

Parameter berikut mewakili piawaian industri untuk reka bentuk PCBA kawalan servo RC. Ini digunakan untuk kedua-dua papan pemacu servo khusus dan pemasangan PCBA penerima bersepadu.

Spesifikasi Kuasa Input

Spesifikasi Isyarat Kawalan

Komponen PCBA Servo Dalaman (Di Dalam Servo)

Servo RC standard mengandungi PCBA kecil dengan komponen berikut:

Peraturan Susun Atur PCBA untuk Kebolehpercayaan Servo RC

Di Unixplore Electronics, kami tahu bahawa kebanyakan kegagalan servo RC berasal dari PCB. Kami mematuhi 8 peraturan ini untuk memastikan operasi yang boleh dipercayai dalam setiap reka bentuk yang kami hantar.

1. Pengagihan Kuasa: Pembumian Bintang

• Jangan sekali-kali dikisar rantai daisy. Setiap tanah servo hendaklah kembali terus ke titik asas bekalan kuasa.
• Asingkan kuasa dan isyarat tanah. Pada reka bentuk PCBA berbilang servo, belah satah tanah dan sambung pada satu titik berhampiran input bateri.
• Lebar surih untuk kuasa: Untuk arus berterusan 1.5A, gunakan lebar surih minimum 1.5mm dengan kuprum 1oz.

2. Penempatan Kapasitor Penyahgandingan

Motor servo menghasilkan bunyi elektrik yang ketara. Servo biasa boleh menghasilkan sehingga 200mV hingar puncak ke puncak pada talian bekalan 5V.

Penyahgandingan yang diperlukan setiap penyambung servo:

• Kapasitor elektrolitik 100µF hingga 470µF (mengendalikan masuk motor)
• Kapasitor seramik 100nF (menapis bunyi frekuensi tinggi)
• Letakkan kapasitor dalam 10mm dari pin kuasa servo

Kapasiti pukal untuk keseluruhan PCBA: Tambahkan kapasitor besar (1000µF hingga 4700µF) pada input kuasa utama. Ini menghalang brownout apabila berbilang servos bermula serentak.

3. Penghalaan Isyarat PWM

• Pastikan jejak PWM pendek dan terus. Jejak panjang bertindak sebagai antena untuk bunyi bising.
• Elakkan menjalankan jejak PWM selari dengan wayar kuasa. Gunakan lintasan 90 darjah jika perlu.
• Tambah perintang siri 100Ω hingga 470Ω pada pin keluaran PWM. Ini mengehadkan arus semasa keadaan kerosakan dan mengurangkan deringan.

4. Susun Atur Penyambung Servo

Penyambung servo 3-pin standard (isyarat, VCC, tanah) memerlukan jarak tertentu:

• Jarak pin: 2.54mm (0.1 inci) atau 2.7mm (ketumpatan tinggi)
• Ketebalan PCB untuk blok penyambung: 1.2mm hingga 1.6mm
• Lokasi pin isyarat: Biasanya pin dalam (pin 2 daripada 3)
• Penjujukan kuasa: GND mesti disambungkan sebelum VCC pada sisipan

Untuk reka bentuk berketumpatan tinggi, jarak 2.7mm antara penyambung servo membolehkan susun atur padat sambil mengekalkan sambungan yang boleh dipercayai.

5. Peraturan Voltan untuk MCU Kawalan

• Gunakan LDO yang berasingan untuk MCU jika bekalan yang sama memberi kuasa kepada servos. Pancang arus servo menyebabkan penurunan voltan yang boleh menetapkan semula mikropengawal.
• Pengawal selia yang disyorkan: 5V atau 3.3V LDO dengan sekurang-kurangnya kapasiti 200mA dan kapasitor input/output 1µF.
• Diod perlindungan: Tambahkan diod 1N4007 atau Schottky pada input untuk melindungi daripada kekutuban terbalik.

6. Penindasan Bunyi pada Motor (Untuk Reka Bentuk PCBA Servo Dalaman)

Jika mereka bentuk PCBA yang masuk ke dalam servo, tambahkan penindasan hingar terus pada terminal motor:

• Kapasitor seramik 100nF dipateri terus merentasi terminal motor.
• Sambungkan kapasitor negatif ke perumah motor untuk perisai tambahan (mengurangkan hingar sehingga 200mV).
• Pilihan: Tambahkan manik ferit pada petunjuk motor untuk persekitaran hingar yang melampau.

7. Penderiaan Semasa untuk Pengesanan Lebihan

Reka bentuk PCBA servo lanjutan termasuk pemantauan semasa:

• Perintang Shunt: 0.1Ω hingga 0.5Ω, toleransi 1% — mencipta voltan berkadar dengan arus
• Penguat pembezaan: Keuntungan 10 hingga 20 — menguatkan voltan shunt ke tahap yang boleh diukur
• Input ADC: 10-bit minimum — suapan data semasa untuk mengawal MCU

Shunt 100mΩ menghasilkan 50mV pada 500mA dan 150mV pada 1.5A. Dengan penguat perolehan 5x, ini menjadi 250mV hingga 750mV, sesuai untuk input ADC 3.3V.

8. Penebat dan Perlindungan Mekanikal

Papan PCBA servo dalaman mesti dilindungi secara fizikal:

• Pita penebat: Letakkan pita elektrik di antara PCBA dan bekas servo logam. Ini menghalang litar pintas daripada sambungan pateri atau plumbum komponen menyentuh bekas.
• Salutan selaras: Untuk aplikasi luaran atau kelembapan tinggi, tambah salutan selaras akrilik untuk mengelakkan kakisan.

Penjanaan Isyarat Kawalan (Pertimbangan Kod MCU)

Penjanaan PWM yang betul adalah penting untuk operasi bebas jitter. Berikut ialah parameter utama:

Konfigurasi PWM

Kod MCU Contoh Pseudokod

// Kira kitaran tugas untuk nadi 1500µs
    // Andaikan tempoh PWM = 20ms, jam = praskala 1MHz

    lebar_nadi_kami = 1500
    period_counts = 20000 // 20ms dalam mikrosaat
    kiraan_tugas = lebar_nadi_kami
    set_pwm_duty(duty_counts)

Semasa menguji, gunakan osiloskop untuk mengesahkan isyarat PWM. Tepi jatuh nadi mencetuskan servo untuk membaca kedudukan.

Mod Kegagalan Biasa dan Pembetulan

Nota penting mengenai pensuisan kuasa:Jangan sekali-kali menukar talian tanah servo untuk mematikannya. Apabila tanah dibuka, servo masih boleh menerima kuasa melalui talian isyarat PWM atau laluan lain, mengakibatkan operasi undervoltage 3.2V dan tingkah laku tidak menentu. Sentiasa tukar talian VCC menggunakan MOSFET saluran P atau geganti.

Soalan Lazim RC Servo PCBA

Di bawah ialah tiga soalan teknikal yang sering kami terima daripada jurutera robotik dan pereka sistem RC.

S1: Mengapakah servos saya berkedut secara rawak apabila saya mengawalnya daripada PCBA tersuai saya dengan ESP32 atau Arduino?

A:Anda mempunyai masalah bunyi kuasa, hampir pasti. Berikut ialah urutan diagnostik yang kami cadangkan di Unixplore Electronics:

Langkah 1— Periksa bekalan kuasa dengan osiloskop: Ukur garisan 5V terus pada penyambung servo semasa servo sedang bergerak. Jika anda melihat lebih daripada 200mV riak (puncak ke puncak), penyahgandingan anda tidak mencukupi.

Langkah 2— Tambah kemuatan pukal: Letakkan kapasitor elektrolitik 1000µF hingga 4700µF di seluruh terminal input kuasa. Motor servo menarik arus masuk yang tinggi (3–10× arus larian) apabila ia mula bergerak. Tanpa kapasitansi pukal, voltan menurun di bawah 4V, menyebabkan IC kawalan ditetapkan semula atau berkelakuan tidak menentu.

Langkah 3— Asingkan kuasa MCU daripada kuasa servo: Reka bentuk terburuk menjalankan MCU dan servos daripada pengatur voltan yang sama. Gunakan dua pengawal selia yang berasingan:

• Satu LDO 5V/500mA untuk MCU dan logik.
• Bekalan 5V/3A berasingan (atau sambungan bateri terus) untuk servos.

Langkah 4— Tambah penyahgandingan pada setiap penyambung servo: Letakkan elektrolitik 100µF dan kapasitor seramik 100nF terus merentasi pin VCC dan GND bagi setiap penyambung servo. Kapasitor seramik menapis bunyi frekuensi tinggi daripada berus motor; elektrolitik mengendalikan pancang arus frekuensi rendah.

Langkah 5— Semak kualiti isyarat PWM anda: Gunakan osiloskop untuk melihat pin PWM. Jika anda melihat deringan (overshoot) pada tepi naik atau turun, tambah perintang siri 100Ω pada pin MCU. Ini melembapkan isyarat dan menghalang pencetus palsu.

Intinya:90% masalah jitter servo adalah berkaitan kuasa, bukan berkaitan kod. Betulkan pengagihan kuasa dahulu.

S2: Bagaimanakah cara saya mereka bentuk PCBA yang mengawal berbilang servos (8 hingga 16 saluran) tanpa brownout?

A:Ini memerlukan belanjawan kuasa dan perancangan susun atur yang teliti. Berikut ialah pendekatan kejuruteraan untuk PCBA pengawal servo 16 saluran.

Langkah 1— Kira jumlah keperluan kuasa:

• Setiap servo standard menarik 200mA hingga 500mA semasa operasi biasa.
• Arus gerai puncak boleh mencapai 1.5A hingga 3A setiap servo.
• Untuk 16 servos: 16 × 1.5A = 24A cabutan potensi puncak.

Langkah 2— Reka bentuk pengagihan kuasa:

• Input kuasa utama: Gunakan bekalan 5V hingga 6V dengan nilai minimum 30A.
• Penyambung input: XT60 atau terminal skru (bukan pengepala 2-pin kecil).
• Jejak kuasa utama: 8mm hingga 10mm lebar dengan 2oz kuprum, atau gunakan satah kuasa khusus pada lapisan 2.
• Bar bas: Untuk arus melebihi 15A, tambah bar bas tembaga atau gunakan pendawaian luaran.

Langkah 3— Laksanakan pengagihan kuasa berperingkat:

• Halakan jejak kuasa tebal (5mm+) ke titik pengedaran pusat.
• Dari titik itu, jalankan jejak 1.5mm individu ke setiap penyambung servo.
• Tambahkan kapasitor 470μF pada setiap penyambung servo (kapasiti teragih, bukan hanya satu topi besar pada input).

Langkah 4— Gunakan pengasingan opto untuk talian isyarat (lanjutan):

• Untuk persekitaran industri atau hingar tinggi, asingkan isyarat PWM menggunakan optocoupler (cth., 4N35 atau PC817).
• Ini menghalang bunyi motor daripada berganding semula ke dalam MCU dan menyebabkan penetapan semula.
• Reka bentuk terpencil memerlukan domain kuasa berasingan (sisi MCU dan sisi servo).

Langkah 5— Tambah had semasa atau permulaan lembut:

• Gunakan MOSFET dengan litar mula lembut untuk meningkatkan kuasa servo melebihi 10ms hingga 50ms.
• Ini menghalang kemasukan awal daripada semua 16 servos daripada meruntuhkan bekalan.
• Sebagai alternatif, kuasakan servos mengikut turutan (kelewatan 5ms antara setiap satu).

Langkah 6— Cadangan timbunan lapisan PCB untuk 16+ saluran:

• Lapisan 1: Isyarat (PWM, maklum balas)
• Lapisan 2: Satah tanah (tuang pepejal)
• Lapisan 3: Satah kuasa (5V atau Vservo)
• Lapisan 4: Isyarat atau tanah sekunder

Tindanan ini meminimumkan kawasan gelung dan mengurangkan EMI antara saluran.

S3: Bolehkah saya menggunakan reka bentuk PCBA yang sama untuk jenama servo yang berbeza (Futaba, Hitec, Spektrum, generik)?

A:Ya, dengan tiga pertimbangan keserasian yang penting.

Pertimbangan 1— Piawaian isyarat PWM adalah konsisten: Semua servos RC menggunakan standard PWM 50Hz yang sama dengan denyutan 1ms hingga 2ms. Logik penjanaan PWM PCBA anda berfungsi secara universal.

Pertimbangan 2— Keperluan kuasa berbeza dengan ketara:

PCBA anda mesti direka bentuk untuk servo semasa tertinggi yang anda ingin gunakan. Reka bentuk untuk puncak berterusan 2A dan 5A setiap saluran untuk menampung kebanyakan servos standard dan tork tinggi.

Pertimbangan 3— Keserasian penyambung:

• Kebanyakan servos menggunakan pengepala wanita 3-pin standard dengan jarak 2.54mm (0.1 inci).
• Lokasi pin isyarat berbeza mengikut jenama:
  • Futaba: Isyarat ialah pin paling dalam (pin 2)
  • Hitec dan Spektrum: Isyarat ialah pin 1 atau pin 3 bergantung pada model
• Reka bentuk PCBA anda dengan pinout berlabel dengan jelas (S, +, –). Gunakan pengepala lelaki 3-pin (seperti kabel sambungan servo standard) supaya mana-mana servo boleh pasang terus.

Pertimbangan 4— PCBA servo dalaman (di dalam servo) tidak boleh ditukar ganti: Jika anda mereka bentuk PCBA dalaman yang masuk ke dalam perumahan servo (menggantikan papan kawalan asal), ini adalah khusus jenama. Servo yang berbeza mempunyai berbeza:

• Nilai rintangan potensiometer (5kΩ vs 10kΩ)
• Saiz motor dan penilaian semasa
• Lokasi lubang pelekap mekanikal
• Dimensi kes

Untuk reka bentuk PCBA dalaman, kejuruteraan terbalik yang asal atau dapatkan spesifikasi terperinci untuk model servo yang tepat itu. Untuk reka bentuk PCBA pemacu luaran (papan yang bersambung kepada penyambung servo standard), keserasian adalah sangat baik merentas semua jenama RC utama.

Menguji RC Servo PCBA Anda

Sebelum meluluskan reka bentuk untuk pengeluaran, jalankan lima ujian ini:

Ringkasan: Merekabentuk RC Servo PCBA yang Boleh Dipercayai

PCBA servo RC yang teguh ditakrifkan oleh lima keputusan kejuruteraan:

1. Kapasiti pukal yang mencukupi(1000µF hingga 4700µF) pada input kuasa utama.
2. Domain kuasa berasinganuntuk MCU (LDO terkawal) dan servos (bateri terus atau pengawal selia arus tinggi).
3. Pembumian bintangdengan kuasa berasingan dan pulangan tanah isyarat.
4. Pemuat penyahgandinganpada setiap penyambung servo (100µF elektrolitik + 100nF seramik).
5. Penyaman isyarat PWM yang betuldengan perintang siri dan surih pendek.

Untuk reka bentuk berbilang servo (8+ saluran), gunakan PCB 4 lapisan dengan kuasa khusus dan satah darat. Untuk reka bentuk PCBA servo dalaman, tambahkan penindasan hingar motor (100nF merentasi terminal motor) dan pita penebat untuk mengelakkan seluar pendek kotak. Amalan ini secara konsisten menyampaikan operasi bebas jitter dan kebolehpercayaan jangka panjang dalam kedua-dua aplikasi RC dan robotik.
