Sejak 2008, Unixplore Electronics telah menyediakan perkhidmatan pembuatan dan pembekalan turnkey sehenti untuk PCBA modul bluetooth berkualiti tinggi di China. Syarikat kami diperakui dengan ISO9001:2015 dan mematuhi piawaian pemasangan PCB IPC-610E.
Kami ingin mengambil peluang ini untuk memperkenalkan anda kepada kualiti tinggi kamiModul Bluetooth PCBAdi Uniexplore Electronics. Objektif utama kami adalah untuk memastikan pelanggan kami memahami sepenuhnya keupayaan dan ciri produk kami. Kami sentiasa bersemangat untuk bekerjasama dengan pelanggan sedia ada dan baharu kami untuk memupuk masa depan yang lebih baik.

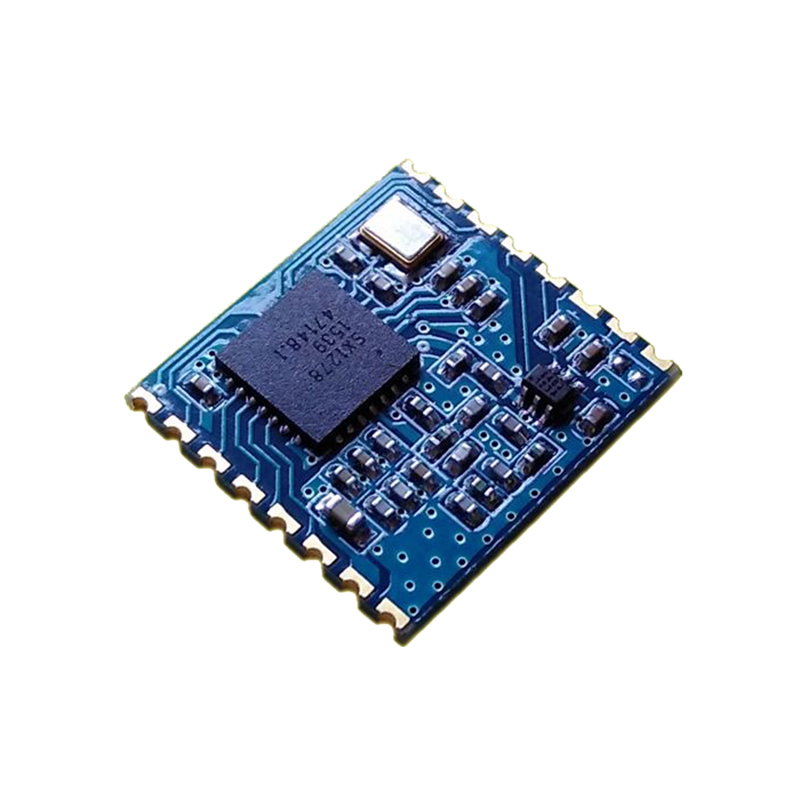

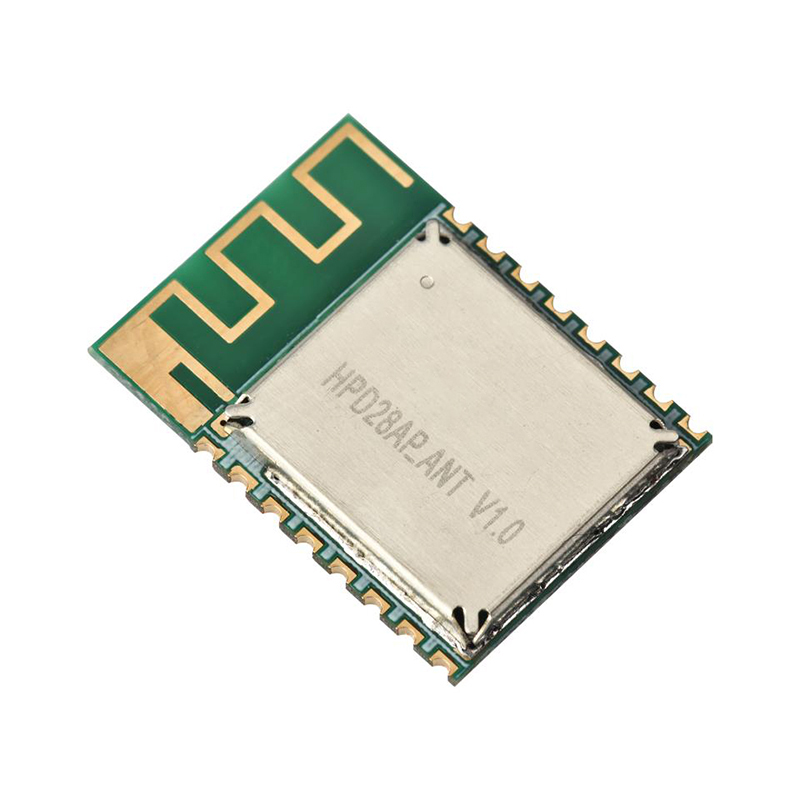

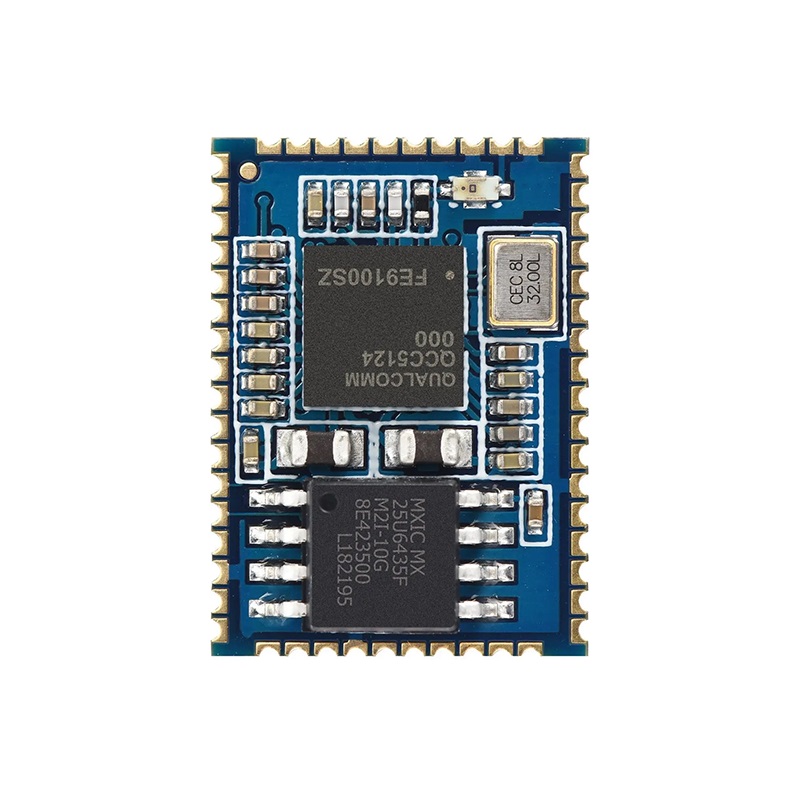

TheModul Bluetooth PCBAialah papan PCBA yang menyepadukan fungsi Bluetooth dan digunakan untuk komunikasi wayarles jarak dekat. Ia terdiri daripada papan PCB, cip, komponen persisian, dsb., dan merupakan produk separuh siap yang digunakan untuk menggantikan kabel data untuk komunikasi tanpa wayar jarak dekat berskala kecil.
Modul Bluetooth boleh dibahagikan kepada modul data Bluetooth dan modul suara Bluetooth mengikut fungsinya. Ia menyokong komunikasi point-to-point dan point-to-point, secara wayarles menyambungkan pelbagai peranti data dan suara di rumah atau pejabat ke dalam rangkaian Pico. Beberapa jaring pico juga boleh disambungkan lagi untuk membentuk rangkaian teragih (scatter net), membolehkan komunikasi yang pantas dan mudah antara peranti yang bersambung ini.
Unixplore menyediakan perkhidmatan turnkey sehenti untuk projek Pengilangan Elektronik anda. Sila hubungi kami untuk bangunan pemasangan papan litar anda, kami boleh membuat sebut harga dalam 24 jam selepas kami menerima andafail Gerberdansenarai BOM!
Parameter | Keupayaan |
Lapisan | 1-40 lapisan |
Jenis Perhimpunan | Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT) |
Saiz Komponen Minimum | 0201(01005 Metrik) |
Saiz Komponen Maksimum | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Jenis Pakej Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb. |
Padang Pad Minimum | 0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA |
Lebar Jejak Minimum | 0.10 mm (4 batu) |
Kelegaan Jejak Minimum | 0.10 mm (4 batu) |
Saiz Gerudi Minimum | 0.15 mm (6 batu) |
Saiz Papan Maksimum | 18 in x 24 in (457 mm x 610 mm) |
Ketebalan Papan | 0.0078 in (0.2 mm) hingga 0.236 in (6 mm) |
Bahan Papan | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb. |
Kemasan Permukaan | OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb. |
Jenis Tampal Pateri | Plumbum atau Tanpa Plumbum |
Ketebalan Tembaga | 0.5OZ – 5 OZ |
Proses Perhimpunan | Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual |
Kaedah Pemeriksaan | Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual |
Kaedah Pengujian Dalam Rumah | Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah |
Masa Pemulihan | Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari |
Piawaian Perhimpunan PCB | ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll |
1.Percetakan tampal pateri automatik
2.percetakan solderpaste selesai
3.SMT pilih dan letak
4.Selesai pemilihan dan tempat SMT
5.sedia untuk pematerian aliran semula
6.pematerian aliran semula dilakukan
7.bersedia untuk AOI
8.Proses pemeriksaan AOI
9.penempatan komponen THT
10.proses pematerian gelombang
11.Perhimpunan THT selesai
12.Pemeriksaan AOI untuk pemasangan THT
13.pengaturcaraan IC
14.ujian fungsi
15.Semakan dan Pembaikan QC
16.Proses salutan konformal PCBA
17.Pembungkusan ESD
18.Sedia untuk Penghantaran
