Bagaimanakah Pembuatan PCBA Pengawal Suhu Menentukan Kestabilan Terma dalam Aplikasi Kritikal?

1. Mengapa Kestabilan Terma Merupakan Hasil Pengilangan

Pengawal suhu sering dinilai oleh ketepatan titik tetapannya pada lembaran data, tetapi kelakuan medan dikawal oleh pembolehubah fizikal yang diperkenalkan semasa pemasangan. Lompang pateri meningkatkan rintangan haba. Pencemaran mencipta laluan kebocoran yang mengalihkan bacaan analog. Pengagihan tembaga berhampiran sensor boleh menukar papan itu sendiri menjadi penyebar haba. Setiap syarat ini adalah tandatangan pembuatan, bukan masalah perisian.

Perbezaan antara pengawal yang memegang ±0.5 °C dan yang hanyut beberapa darjah sering dikesan untuk memproses disiplin. Kajian ke atas papan kawalan haba ketepatan menunjukkan bahawa kesan kuasa yang membawa beberapa ampere mesti bersaiz dengan kuprum yang mencukupi dan dipisahkan secara fizikal daripada laluan pengembalian sensor; jika tidak, pemanasan setempat dan penurunan IR merosakkan pengukuran sebelum isyarat mencapai ADC. Dengan cara yang sama, pemotongan pelepasan haba, kesan penderia yang sempit dan jarak yang disengajakan daripada komponen arus tinggi mewujudkan zon "jujur ​​secara termal" di sekeliling elemen penderiaan supaya ia bertindak balas kepada suhu sistem dan bukannya aliran haba dalaman papan.

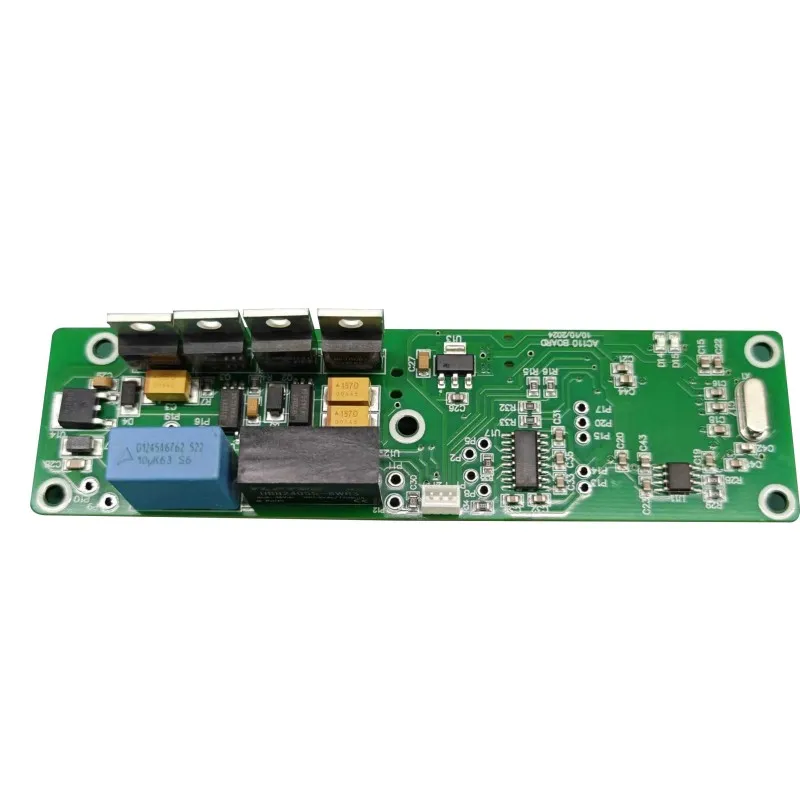

Inilah sebabnya frasaPengawal suhu PCBAmenerangkan lebih daripada papan berpenduduk. Ia menerangkan sistem terma terkawal yang rantai pengukuran, peringkat kuasa dan litar perlindungan direka bersama dan dihasilkan bersama. Apabila proses pemasangan tidak stabil, gelung kawalan terpaksa mengimbangi bunyi fizikal yang tidak dapat dilihat.

2. Antara Muka Penderia: Barisan Pertama Pertahanan

2.1 Jenis Sensor dan Implikasi Pengilangannya

Termistor NTC, RTD PT100/PT1000, dan termokopel mengenakan kekangan yang berbeza pada hujung hadapan PCB. Penderia NTC memberikan kepekaan yang tinggi dalam jalur sempit tetapi memerlukan linearisasi kerana lengkung suhu rintangannya adalah eksponen. RTD menawarkan tindak balas yang lebih linear pada julat yang luas, tetapi laluan isyarat rintangan rendahnya lebih sensitif untuk mengesan rintangan dan tegasan akibat pematerian. Termokopel memberikan julat terluas tetapi ketepatan paling rendah, selalunya dalam julat beberapa darjah, dan bergantung pada pampasan simpang sejuk yang mestilah stabil secara elektrik.

Bahagian hadapan sensor bukan sekadar input analog; ia adalah nod ukuran impedans tinggi yang mesti menolak hingar mod biasa sambil mengekalkan isyarat pembezaan kecil. Pengawal komersial biasa menggambarkan sebaran: input NTC mungkin dinilai pada ±0.6 °C, saluran PT100 pada ±0.7 °C dan termokopel jenis J pada ±3 °C. Angka ini ialah spesifikasi peringkat sensor, bukan jaminan peringkat sistem. Proses pemasangan sama ada mengekalkan ketepatan itu atau menghakisnya melalui pembumian yang lemah, kecerunan terma dan akses penentukuran yang tidak mencukupi.

2.2 Akses Pengasingan dan Penentukuran Susun Atur

Surih sensor yang berjalan di sebelah pemacu geganti atau nod pensuisan MOSFET akan menggabungkan bunyi ke dalam ukuran. Satah tanah yang terganggu di bawah hujung hadapan analog akan memaksa arus balik melalui kuprum yang dikongsi, mewujudkan offset yang berbeza-beza mengikut beban. Semasa semakan reka bentuk untuk pembuatan, isu ini harus dibenderakan sebelum perkakas dikeluarkan. Semakan kejuruteraan mesti menilai gandingan terma, penempatan komponen untuk pengasingan penderia, dan integriti satah kuasa/tanah untuk penderiaan analog bersih dan pensuisan PWM yang stabil.

Penentukuran adalah jambatan terakhir antara sensor dan kepungan fizikal. Tiada penderia yang dipadankan dengan sempurna dengan PCB, perumah dan timbunan pemasangan tertentu. Penentukuran sekali dalam ruang terma terkawal menggunakan offset pembetulan, tetapi papan mesti direka bentuk dengan akses ujian dan cangkuk perisian tegar yang menjadikan penentukuran ini boleh diulang. Jika PCBA dipasang dengan isipadu pateri yang tidak konsisten atau pencemaran, offset penentukuran akan hanyut mengikut umur dan suhu, mengalahkan tujuan pembetulan awal.

3. Bahan PCB dan Seni Bina Tembaga Di Bawah Haba

Pengawal suhu selalunya beroperasi dalam kepungan di mana suhu ambien meningkat jauh melebihi paras bilik, dan peringkat kuasa menambah habanya sendiri. Substrat mesti mengekalkan kestabilan dimensi dan integriti dielektrik merentasi julat itu. FR-4 adalah perkara biasa, tetapi laminat Tg tinggi dan substrat aluminium dipilih apabila beban haba atau profil berbasikal melebihi apa yang standard FR-4 boleh bertolak ansur tanpa peralihan yang boleh diukur.

Corak tenunan kain gentian kaca di dalam FR-4 boleh menyebabkan variasi setempat dalam kekonduksian terma, yang membawa kepada kesan "tenunan terma" yang mengalihkan bacaan sensor bergantung pada tempat kesan dialihkan. Ini amat penting untuk pengawal ketepatan tinggi yang mana sisihan 0.1 °C pun penting. Seni bina tembaga adalah sama penting. Papan 2 lapisan mungkin memadai untuk termostat ringkas, tetapi pengawal dengan hujung hadapan isyarat bercampur dan output PWM mendapat manfaat daripada tindanan 4 lapisan atau 6 lapisan dengan satah tanah khusus bersebelahan dengan lapisan isyarat. Susunan ini menyediakan pengasingan yang wujud antara bahagian kuasa bising dan bahagian analog sensitif, mengurangkan keperluan untuk penapisan luaran yang boleh hanyut dengan sendirinya.

Oleh itu, tindanan fizikal bukanlah latar belakang pasif. Ia adalah sebahagian daripada gelung kawalan. Papan yang mengedarkan haba secara tidak sekata akan menghasilkan isyarat penderia yang tepat secara elektrik tetapi palsu dari segi haba.

4. Kebolehpercayaan Sendi Pateri Merentasi Kitaran Terma

Pengawal suhu terdedah kepada pemanasan dan penyejukan berulang. Sambungan pateri yang menyambungkan peranti kuasa, geganti dan penyambung sensor mesti bertahan daripada tekanan termomekanikal yang terhasil. Mekanisme yang dominan ialah ketidakpadanan CTE: silikon, kuprum, pateri, dan lamina mengembang pada kadar yang berbeza, dan dalam banyak kitaran ketidakpadanan menumpukan ketegangan pada antara muka sambungan. Keretakan mikro bermula di pinggir sendi dan merambat sehingga rintangan meningkat atau sambungan terbuka.

Mod kegagalan ini amat relevan di sekitar MOSFET, TRIAC dan terminal geganti, di mana lawatan suhu setempat adalah terbesar. Pengawal yang melepasi ujian kefungsian suhu bilik masih boleh gagal selepas beberapa ratus kitaran jika proses pateri telah menghasilkan lompang, pembasahan yang tidak mencukupi atau pembentukan antara logam yang berlebihan. Oleh itu, tindak balas pemasangan mesti termasuk profil aliran semula terkawal, pemendapan tampal yang disahkan dan kaedah pemeriksaan yang boleh melihat sambungan tersembunyi.

• Keseragaman aliran semula:Delta T kira-kira 10 °C antara sambungan paling panas dan paling sejuk pada panel ialah sasaran praktikal untuk banyak profil tanpa plumbum; spread yang lebih luas bermakna sesetengah sendi kurang diproses manakala yang lain terlalu tertekan.
• Kawalan tidak sah:Lompang di bawah pad terma meningkatkan rintangan simpang ke papan dan mewujudkan titik panas setempat yang mempercepatkan pertumbuhan retak.
• Akses pemeriksaan:Pemeriksaan sinar-X adalah perlu untuk komponen BGA dan bahagian bawah; AOI sahaja tidak boleh mengesahkan geometri sendi tersembunyi.
• Pelepasan ketegangan:Penyambung dan bahagian lubang telus yang berat harus disokong secara mekanikal supaya pengembangan terma perumahan tidak dipindahkan terus ke dalam fillet pateri.

SetiapPengawal suhu PCBAyang dijangka beroperasi selama bertahun-tahun dalam persekitaran berbasikal mesti dibina dengan proses pateri yang memenuhi syarat terhadap kitaran haba, bukan hanya terhadap kriteria penerimaan visual. IPC-A-610 Kelas 2 atau Kelas 3 menyediakan garis asas untuk mutu kerja, tetapi tingkah laku berbasikal sambungan ditentukan oleh gabungan reka bentuk aloi, profil dan pad.

5. Liputan Ujian Yang Mendedahkan Kecacatan Terma Terpendam

Ujian berfungsi pada suhu bilik adalah perlu tetapi tidak mencukupi untuk pengawal haba. Papan boleh lulus ujian litar dalam dan ujian litar berfungsi dan masih mengandungi kecacatan terpendam yang hanya muncul di bawah tekanan suhu. Strategi ujian harus meningkat dalam tahap tekanan supaya kegagalan awal hayat dicetuskan sebelum penghantaran.

Pemeriksaan optik automatik mengesahkan kehadiran komponen dan bentuk fillet pateri. Ujian dalam litar mengesahkan nilai perintang dan kapasitor dan mengesan pintasan atau terbuka. Ujian litar berfungsi mensimulasikan input sensor dan mengesahkan geganti atau output SSR. Pemeriksaan sinar-X mendedahkan lompang pateri tersembunyi dan keruntuhan BGA. Penapisan tekanan terbakar dan persekitaran kemudian menyebabkan pemasangan pada suhu tinggi di bawah kitaran beban, selalunya selama 24 hingga 48 jam, untuk memaksa sambungan marginal dan kecacatan komponen gagal. Ruang persekitaran memanjangkan keupayaan ini daripada -40 °C kepada +125 °C dan kelembapan relatif 0–95%, membenarkan pengilang mengaitkan tingkah laku bangku dengan keadaan lapangan.

Rintangan sentuhan lekapan ujian juga boleh menutup sendi marginal. Jika pin pogo tidak membuat sentuhan yang konsisten, ujian mungkin melepasi papan yang akan gagal di bawah getaran atau pengembangan haba. Burn-in bukanlah pengganti kepada proses yang stabil. Ia adalah penapis untuk risiko tertentu, dan ia paling berkesan apabila profil tekanan mencerminkan misi terma sebenar pengawal. Rendam suhu tinggi generik boleh menggunakan kapasiti ujian tanpa mendedahkan kelemahan berkaitan berbasikal yang penting dalam aplikasi kawalan suhu.

6. Salutan Konformal dan Pengasingan Persekitaran

Kelembapan dan pencemaran adalah masalah haba yang terselindung. Filem nipis air terserap pada permukaan PCB boleh mencipta laluan kebocoran antara kesan sensor, mengubah rintangan berkesan rangkaian pengukuran. Sisa kimia daripada fluks atau pengendalian boleh menjadi konduktif apabila kelembapan meningkat. Dalam pengawal yang bergantung pada input sensor impedans tinggi, laluan kebocoran ini muncul sebagai mengimbangi suhu atau bunyi.

Salutan konformal menangani masalah ini dengan membentuk lapisan polimer nipis yang mematuhi topologi papan dan mengasingkan litar daripada kelembapan, habuk dan bahan cemar kimia. Salutan akrilik adalah menjimatkan dan boleh dikerjakan semula; poliuretana menawarkan rintangan pelarut dan lelasan yang lebih baik; silikon memberikan julat suhu dan fleksibiliti yang paling luas. Salutan mesti digunakan selepas pembersihan menyeluruh, kerana pencemaran ionik yang membungkus memerangkapnya pada papan dan boleh mempercepatkan kegagalan elektrokimia daripada menghalangnya.

Lekatan salutan adalah pembolehubah lain; jika tenaga permukaan terlalu rendah disebabkan oleh sisa, salutan mungkin delaminate semasa kitaran haba, membuka laluan untuk kelembapan. Salutan terpilih selalunya lebih disukai untuk pengawal suhu kerana penyambung, geganti dan titik ujian mungkin perlu kekal tidak bersalut. Proses ini mesti dikawal supaya ketebalan salutan mencukupi pada kesan terdedah tetapi tidak menjembatani petunjuk nada halus atau mengganggu ciri pelepasan haba.

7. Kebolehkesanan sebagai Alat Kawalan Risiko Terma

Apabila pengawal hanyut dalam medan, soalan pertama ialah sama ada tingkah laku itu terpencil atau berkaitan kelompok. Tanpa kebolehkesanan, soalan itu tidak dapat dijawab dengan cekap. Kebolehkesanan peringkat lot dan peringkat unit memautkan setiap nombor siri kepada kod tarikh komponen, rekod aliran semula, keputusan ujian dan kelompok salutan. Ini membolehkan pengilang dan pelanggan menentukan sama ada aduan hanyut berkorelasi dengan lot komponen tertentu, talian tertentu atau lawatan ujian alam sekitar tertentu.

Kebolehkesanan dalam aPengawal suhu PCBAprogram bukan overhed pentadbiran. Mekanisme inilah yang menjadikan kegagalan medan menjadi peristiwa yang terhad dan boleh diperbetulkan dan bukannya soalan kebolehpercayaan terbuka. Penyumberan dibenarkan ialah separuh lagi kebolehkesanan. Komponen yang dibeli melalui pengedar francais membawa asal yang didokumenkan. Komponen daripada saluran pasaran terbuka boleh diperbaharui, dilabel semula atau di luar tetingkap kod tarikh yang ditentukan. Untuk pengawal suhu, komponen antara muka penderia palsu atau lama boleh mengalihkan keseluruhan rantai ukuran. Pengesahan visual, elektrik dan X-ray bagi komponen masuk menyediakan penghalang anti-pemalsuan praktikal sebelum pemasangan bermula.

8. Daripada Prototaip kepada Jumlah: Kematangan Pembuatan

Kestabilan terma mesti bertahan dalam peralihan daripada sampel kejuruteraan kepada pengeluaran volum. Proses yang berfungsi pada lima papan mungkin berkelakuan berbeza pada lima ribu jika pemendapan tampal, pemuatan aliran semula atau sentuhan lekapan ujian berubah. Rakan kongsi pembuatan mesti menunjukkan bahawa parameter terkawal yang sama dikekalkan pada setiap fasa.

• Pengesahan kejuruteraanBinaan kecil untuk pengesahan reka bentuk dan penalaan haba awal. Fokus pada pengesahan reka letak dan akses penentukuran sensor.
• Larian juruterbangPencirian proses dan ujian tekanan haba. Profil pateri, liputan salutan dan had ujian ditetapkan.
• Pengeluaran volum rendahKelompok kemasukan pasaran. Kebolehkesanan dan disiplin pemeriksaan masuk dilaksanakan secara berskala.
• Pengeluaran volum tinggiHasil SMT yang stabil, ujian fungsi yang boleh diulang, dan pemantauan kebolehpercayaan peringkat kelompok.

Pada setiap peringkat, pengilang harus memberikan maklum balas reka bentuk untuk pembuatan yang menangani pelepasan haba pada surih kuasa, jarak komponen dan kebolehcapaian titik ujian. Rakan kongsi dengan disiplin IATF 16949 menggunakan perancangan kualiti lanjutan, analisis mod kegagalan dan kawalan perubahan pada program pengawal haba, walaupun apabila produk akhir adalah industri dan bukannya automotif. ISO 13485 menambah kebolehkesanan peringkat unit, pengesahan proses dan dokumentasi pengurusan risiko untuk pengawal gred perubatan. Rangka kerja ini bukan label pemasaran; mereka menentukan sama ada proses pembuatan mampu memegang spesifikasi terma dari semasa ke semasa.

Uniexplore Electronicsmenggunakan pendekatan berlapis ini—DFM sedar penderia, AOI dalaman, ICT, FCT, X-ray, burn-in dan saringan alam sekitar—untuk merapatkan niat reka bentuk dan kebolehpercayaan volum. Hasil pas pertama SMT dua belah melebihi 98.5% ialah satu penunjuk, tetapi hasil yang lebih bermakna ialah pengawal yang tingkah laku termanya kekal dalam spesifikasinya selepas berbasikal berulang dan pendedahan medan.
