Bagaimana Pembangunan PCBA Dash Cam Berkembang: Daripada Pemilihan Cip kepada Pengeluaran Besar-besaran

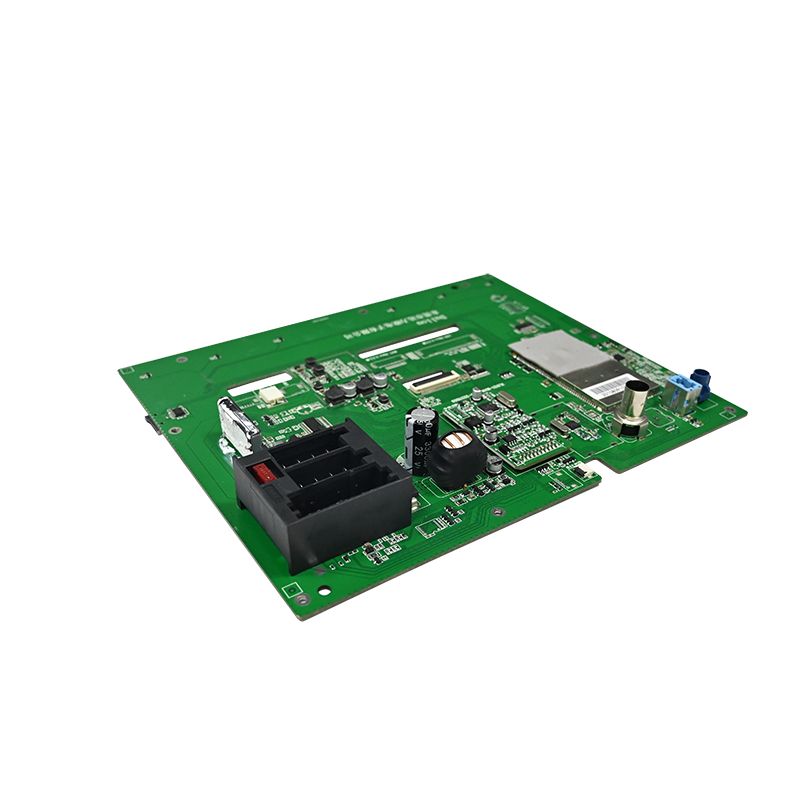

Pada terasnya, sesondol pemuka ditakrifkan bukan oleh kanta atau perumahnya, tetapi olehnyaPCBA(Perhimpunan Papan Litar Bercetak). Dapatkan chipset dengan betul dan papan stabil, dan anda telah memenangi separuh daripada pertempuran. Berdasarkan pengalaman industri dunia sebenar, berikut ialah panduan ringkas yang meliputi pemilihan chipset, reka bentuk litar, pembuatan dan ujian.

1. Pemilihan Chipset: Pilih "Otak" Dahulu, Kemudian Bina Di Sekitarnya

Pemproses utama ialah jantung PCBA. Setelah ini diputuskan, seluruh litar, kos dan siling prestasi sebahagian besarnya ditetapkan. Pada masa ini, pilihan arus perdana masing-masing mempunyai kekuatan mereka sendiri:

• Ambarella: Terkenal dengan pemprosesan imej yang unggul, kualiti imej yang cemerlang dan kecekapan pengekodan yang tinggi. Sesuai untuk kamera pemuka 4K mewah, tetapi pembangunan adalah kompleks dan kos BOM lebih tinggi.

• Novatek: Peneraju pasaran dari segi volum. Menawarkan nilai yang sangat baik untuk wang, dengan pilihan daripada peringkat permulaan hingga mewah (menyokong 4K, HDR). Selalunya pilihan utama untuk produk keluaran besar-besaran.

• Lain (Hisilicon, Allwinner, dll.): Digunakan dalam pasaran tertentu atau produk sensitif kos.

Jangan hanya melihat resolusi. Nilai keperluan sebenar anda: Adakah ia menyokong rakaman dwi hadapan dan belakang? Bagaimanakah prestasi cahaya rendah? Adakah anda memerlukan ciri ADAS atau AI? Ini menentukan kuasa pengkomputeran yang diperlukan dan keupayaan ISP (Pemproses Isyarat Imej).

Setelah pemproses utama dipilih, beri perhatian kepada peranti utama ini:

• Pengurusan Kuasa: Kuasa automotif sangat bising (9V–16V dengan pancang sementara). Anda mesti menggunakan penukar DC-DC voltan input lebar dengan perlindungan voltan lebih, arus lebih dan kekutuban songsang. Jika mod letak kereta diperlukan, tambahkan litar pengesanan/perlindungan voltan rendah untuk mengelakkan bateri kereta habis.

• Penderia Imej: Siri Sony IMX (cth., IMX335) ialah pilihan biasa. Pastikan antara muka MIPI CSI sepadan dengan baik dengan pemproses utama.

• Storan: Gunakan eMMC untuk storan perisian tegar dan slot kad TF untuk storan video. Slot kad mesti mempunyai perlindungan ESD.

2. Keperluan Reka Bentuk Litar: Anti-Gangguan dan Pengurusan Terma Adalah Cabaran Utama

Dash cam terletak di cermin depan, membakar di bawah sinar matahari musim panas dan membeku pada musim sejuk, semuanya sambil menahan getaran berterusan. Ini memerlukan kestabilan dan kebolehpercayaan yang sangat tinggi daripada PCBA. Dua isu kritikal mesti ditangani pada peringkat reka bentuk:

2.1 Pengurusan Terma (Penyelesapan Haba)

Semasa rakaman video 4K, pemproses dan penderia menjana haba yang ketara dalam kepungan tertutup. Pengurusan haba yang lemah membawa kepada ranap sistem, artifak imej dan penuaan komponen yang dipercepatkan. Penyelesaian yang berkesan termasuk:

Kuprum besar dituangkan di bawah pemproses utama, dengan vias terma padat bersambung ke lapisan kuprum dalam dan bawah untuk menyebarkan haba.
Peletakan komponen strategik untuk mengagihkan sumber haba secara sama rata dan mengelakkan titik panas setempat.
Mereka bentuk PCBA untuk memanfaatkan perumah logam atau penyebar haba khusus untuk penyejukan pasif.

2.2 Integriti Isyarat dan EMI/EMC

Isyarat berkelajuan tinggi (MIPI, DDR) dan isyarat RF (Wi-Fi, GPS) bersesak pada papan kecil. Tanpa reka bentuk yang teliti, gangguan menyebabkan hingar imej, bingkai jatuh atau kehilangan isyarat.

Kawalan Impedans: Kira dan kawal dengan ketat 100Ω impedans pembezaan untuk MIPI, USB dan pasangan pembezaan berkelajuan tinggi lain, dan 50Ω galangan satu hujung untuk surih kritikal yang lain.
Padanan Panjang: Pasangan berbeza dan kumpulan data DDR mesti mempunyai padanan panjang yang ketat (dalam ±10 mil) untuk memastikan pemasaan yang betul.
Pengesanan Pengawal: Halakan jejak tanah di samping isyarat kritikal (jam, I2C, audio, video) dan tambahkan jahitan vias untuk pengasingan.
Timbunan Lapisan: Gunakan 4 lapisan atau 6 lapisan PCB dengan satah tanah pepejal dan satah kuasa pepejal. Halakan isyarat berkelajuan tinggi pada lapisan dalam untuk menggunakan pesawat sebagai perisai.

Selain itu, sentiasa letakkan diod TVS pada penyambung input untuk perlindungan ESD, tambah manik ferit dan kapasitor pada input kuasa untuk penapisan dan gunakan pemisahan titik tunggal antara satah tanah analog dan digital. Ini adalah teknik yang mudah tetapi sangat berkesan.

3. Pembuatan dan Kawalan Kualiti: Penjaga Pintu Sebelum Pengeluaran Besar-besaran

Reka bentuk yang baik hanya separuh daripada cerita. Untuk menghantar PCBA yang boleh dipercayai, proses pembuatan dan ujian yang teliti tidak boleh dirundingkan.

• Pemasangan SMT dan Pemeriksaan AOI: Kilang bereputasi menggunakan SPI 3D untuk memeriksa kualiti tampal pateri, mesin pilih dan letak berkelajuan tinggi untuk komponen BGA dan 0402, dan AOI (Pemeriksaan Optik Automatik) untuk mengesan kecacatan pematerian (bridging, sambungan sejuk, komponen yang hilang).

• FCT (Ujian Litar Fungsian): Simulasi operasi cam pemuka sebenar dengan menghidupkan PCBA dan menguji setiap fungsi: rakaman, audio, pemerolehan isyarat GPS, tindak balas butang dan output paparan.

• Ujian Burn-in (Ujian Penuaan): Jalankan PCBA secara berterusan selama beberapa hingga puluhan jam dalam ruang bersuhu tinggi dan kelembapan tinggi. Ini mendedahkan kecacatan terpendam (seperti sambungan pateri terputus-putus atau komponen yang tidak stabil secara haba) dan merupakan langkah kritikal untuk memastikan kebolehpercayaan jangka panjang.

Membina yang boleh dipercayaidash cam PCBAadalah usaha kejuruteraan yang sistematik. Ia adalah tindakan mengimbangi—mencari titik manis antara prestasi, kos, saiz fizikal, pelesapan haba dan kebolehpercayaan jangka panjang. Dengan menangani pertimbangan praktikal ini terlebih dahulu, anda boleh mengelakkan banyak perangkap biasa dan memperkemas laluan anda ke pelancaran produk yang berjaya.
