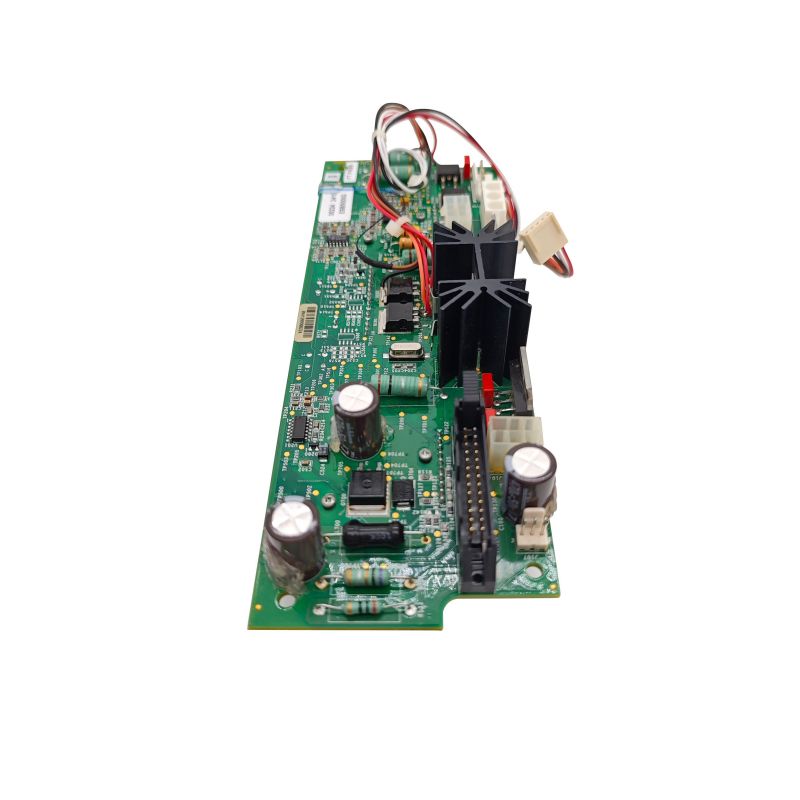

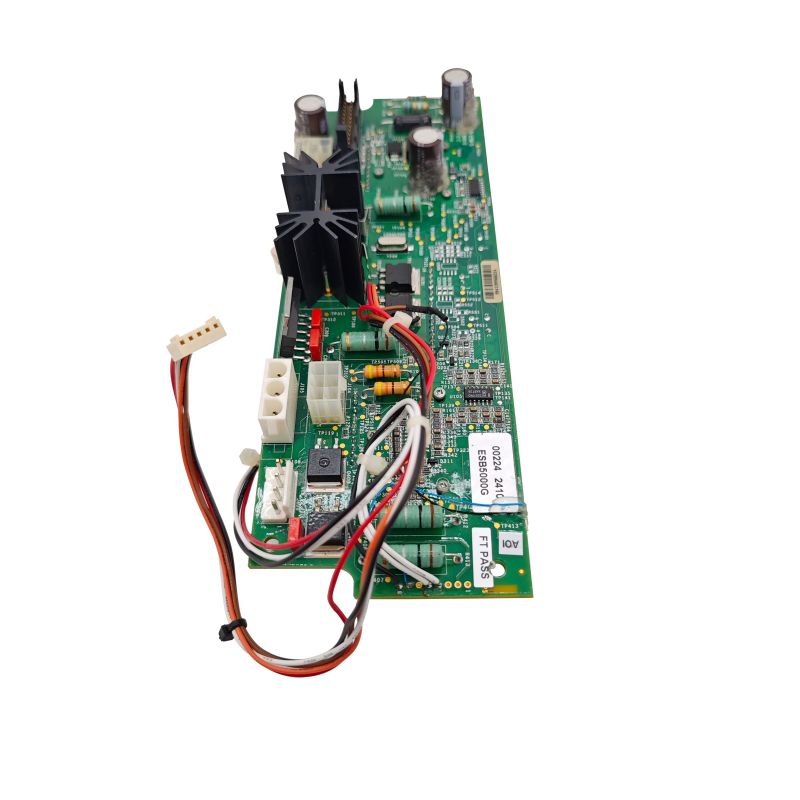

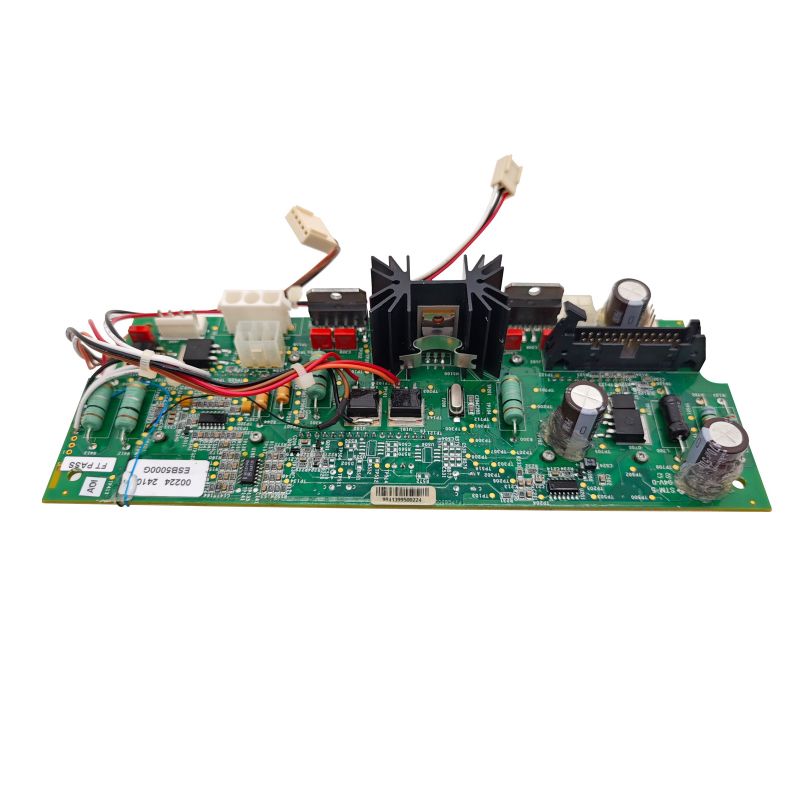

pemangkas elektrik PCBA

Sejak 2008, Unixplore Electronics telah menyediakan perkhidmatan pembuatan dan pembekalan turnkey sehenti untuk PCBA pemangkas elektrik berkualiti tinggi di China, yang digunakan secara meluas dalam pelbagai gunting pemangkasan elektrik untuk kegunaan domestik dan komersial. Syarikat kami diperakui dengan ISO9001:2015 dan mematuhi piawaian pemasangan PCB IPC-610E.

Model:UE-159

Hantar Pertanyaan

Penerangan Produk

Apakah itu Electric Pruner PCBA?

Kami ingin mengambil peluang ini untuk memperkenalkan anda kepada kualiti tinggi kamiPemangkas Elektrik PCBAdi Uniexplore Electronics. Objektif utama kami adalah untuk memastikan pelanggan kami memahami sepenuhnya keupayaan dan ciri produk kami. Kami sentiasa bersemangat untuk bekerjasama dengan pelanggan sedia ada dan baharu kami untuk memupuk masa depan yang lebih baik.

Pemangkas Elektrik PCBA (Perhimpunan Papan Litar Bercetak) ialah komponen teras gunting pemangkasan elektrik. Ia bertanggungjawab untuk mengawal pelbagai fungsi pemangkas elektrik dan menyelaraskan kerja antara pelbagai komponen elektronik.

Pemangkas elektrik PCBA (Perhimpunan Papan Litar Bercetak) merujuk kepada pemasangan papan litar bercetak dalam gunting pemangkasan elektrik. PCBA ialah istilah profesional dalam industri pembuatan elektronik, yang merujuk kepada papan litar selepas mengimpal komponen elektronik (seperti perintang, kapasitor, induktor, diod, transistor, litar bersepadu, dll.) kepada papan litar bercetak (PCB).

Dalam pemangkas elektrik, PCBA ialah bahagian teras keseluruhan alat, yang membawa fungsi seperti kawalan dan pemacu. Khususnya, PCBA pemangkas elektrik mungkin termasuk litar pemacu motor, litar pengurusan bateri, litar suis kawalan, dsb. Litar ini berfungsi bersama untuk membolehkan pemangkas elektrik melakukan kerja pemangkasan mengikut niat operasi pengguna.

Reka bentuk dan kualiti pembuatan PCBA pemangkas elektrik secara langsung mempengaruhi prestasi dan kebolehpercayaan keseluruhan alat. Oleh itu, semasa proses pengeluaran, kualiti pembuatan PCBA perlu dikawal dengan ketat untuk memastikan kualiti kimpalan, pemilihan komponen, reka bentuk litar, dll. semuanya mematuhi piawaian dan keperluan yang berkaitan.

Secara umum, pemangkas elektrik PCBA ialah komponen penting pemangkas elektrik. Ia menyepadukan pelbagai komponen dan litar elektronik untuk mengawal dan memacu pemangkas elektrik.

Unixplore menyediakan perkhidmatan sehenti kunci untuk andaPembuatan Elektronikprojek. Sila hubungi kami untuk bangunan pemasangan papan litar anda, kami boleh membuat sebut harga dalam 24 jam selepas kami menerima andafail Gerberdansenarai BOM!

Pembuatan PCBA Pemangkas Elektrik

* Fail Gerber dan senarai BOM yang dibekalkan oleh pelanggan
* PCB kosong dibuat, komponen yang dibeli oleh kami
* Fabrikasi PCB dengan bahagian dipasang sepenuhnya
* 100% Fungsi Diuji OK sebelum penghantaran
* Proses pembuatan tanpa plumbum yang mematuhi RoHS
* Penghantaran cepat, dengan pakej ESD bebas
* Perkhidmatan pembuatan elektronik sehenti untuk reka bentuk PCB, susun atur PCB, pembuatan PCB, perolehan komponen, pemasangan PCB SMT dan THT, pengaturcaraan IC, ujian fungsi, pembungkusan dan penghantaran

Keupayaan Pemasangan PCB & PCB Unixplore

Parameter	Keupayaan
Lapisan	1-40 lapisan
Jenis Perhimpunan	Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT)
Saiz Komponen Minimum	0201(01005 Metrik)
Saiz Komponen Maksimum	2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
Jenis Pakej Komponen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb.
Padang Pad Minimum	0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA
Lebar Jejak Minimum	0.10 mm (4 batu)
Kelegaan Jejak Minimum	0.10 mm (4 batu)
Saiz Gerudi Minimum	0.15 mm (6 batu)
Saiz Papan Maksimum	18 in x 24 in (457 mm x 610 mm)
Ketebalan Papan	0.0078 in (0.2 mm) hingga 0.236 in (6 mm)
Bahan Papan	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb.
Kemasan Permukaan	OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb.
Jenis Tampal Pateri	Plumbum atau Tanpa Plumbum
Ketebalan Tembaga	0.5OZ – 5 OZ
Proses Perhimpunan	Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual
Kaedah Pemeriksaan	Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual
Kaedah Pengujian Dalam Rumah	Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah
Masa Pemulihan	Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari
Piawaian Perhimpunan PCB	ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll

Perkhidmatan Pembuatan Elektronik Nilai Tambah Unixplore

● Perkhidmatan pra-pengaturcaraan IC dengan fail dalam formatHEX, DIRIdanBIN.
● Lekapan ujian Fungsi Pruner Elektrik PCBA disesuaikan mengikut keperluan ujian pelanggan
● Perkhidmatan membina kotak termasuk acuan plastik & logam dan pengeluaran bahagian
● Salutan konform termasuk salutan lakuer terpilih, pasu resin epoksi
● Abah-abah wayar dan pemasangan kabel
● Pemasangan produk siap termasuk kotak, skrin, suis membran, pelabelan dan kadbod tersuai atau pembungkusan kotak runcit.
● Pelbagai ujian pihak ketiga untuk PCBA tersedia atas permintaan
● Bantuan Pensijilan Produk

Prosedur Pengeluaran PCBA
