Sejak 2008, Unixplore Electronics telah menyediakan perkhidmatan pembuatan dan pembekalan turnkey sehenti untuk pemangkas lindung nilai elektrik berkualiti tinggi PCBA di China, yang digunakan secara meluas dalam pelbagai perapi lindung nilai elektrik untuk kegunaan domestik dan komersial. Syarikat kami diperakui dengan ISO9001:2015 dan mematuhi piawaian pemasangan PCB IPC-610E.
Kami ingin mengambil peluang ini untuk memperkenalkan anda kepada kualiti yang tinggipemangkas lindung nilai elektrik PCBAdaripada Uniexplore Electronics. Matlamat utama kami adalah untuk memastikan pelanggan kami memahami sepenuhnya fungsi dan ciri produk kami. Kami sentiasa bersemangat untuk bekerjasama dengan pelanggan sedia ada dan baharu untuk mencipta masa depan yang lebih baik.
Pemangkas lindung nilai elektrik:Ini adalah alat berkebun yang dikuasakan oleh elektrik, terutamanya digunakan untuk memangkas lindung nilai, pokok renek dan tumbuhan lain. Ia biasanya mempunyai bilah tajam atau mekanisme ricih yang boleh memangkas tumbuhan dengan mudah dan cepat, meningkatkan kecekapan kerja berkebun.

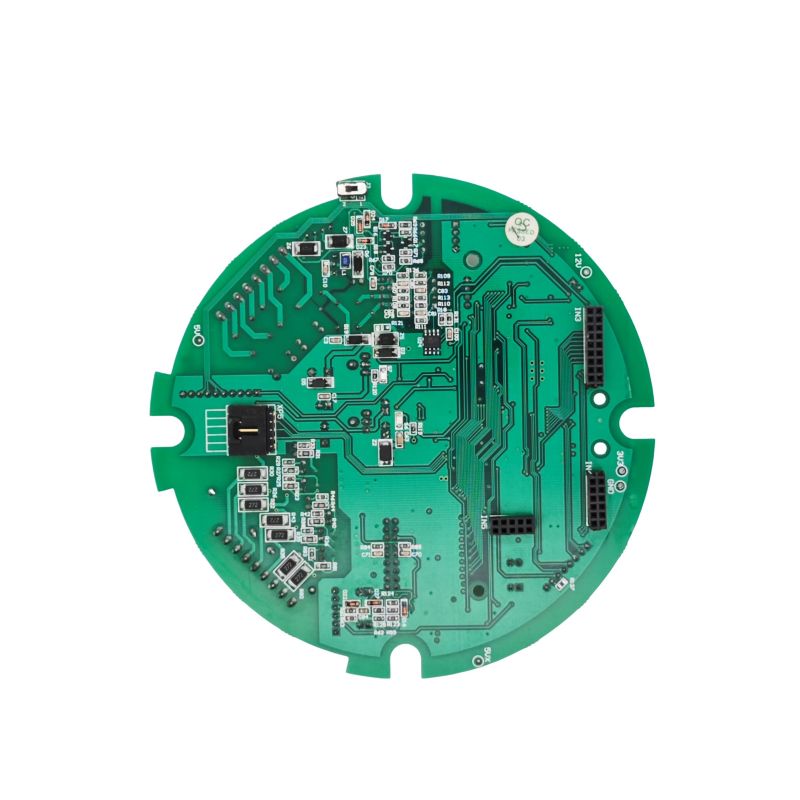

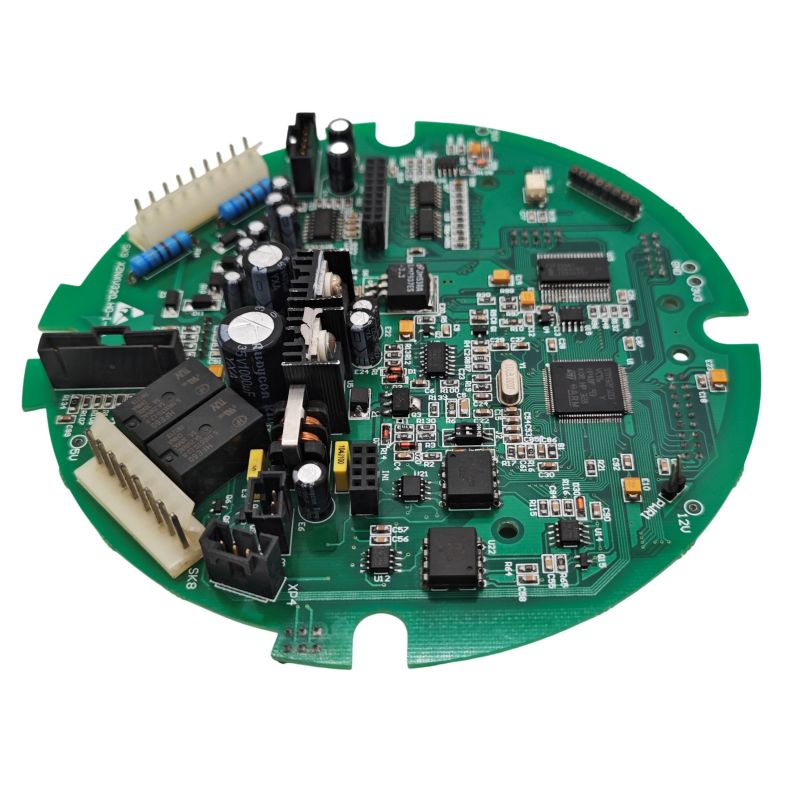

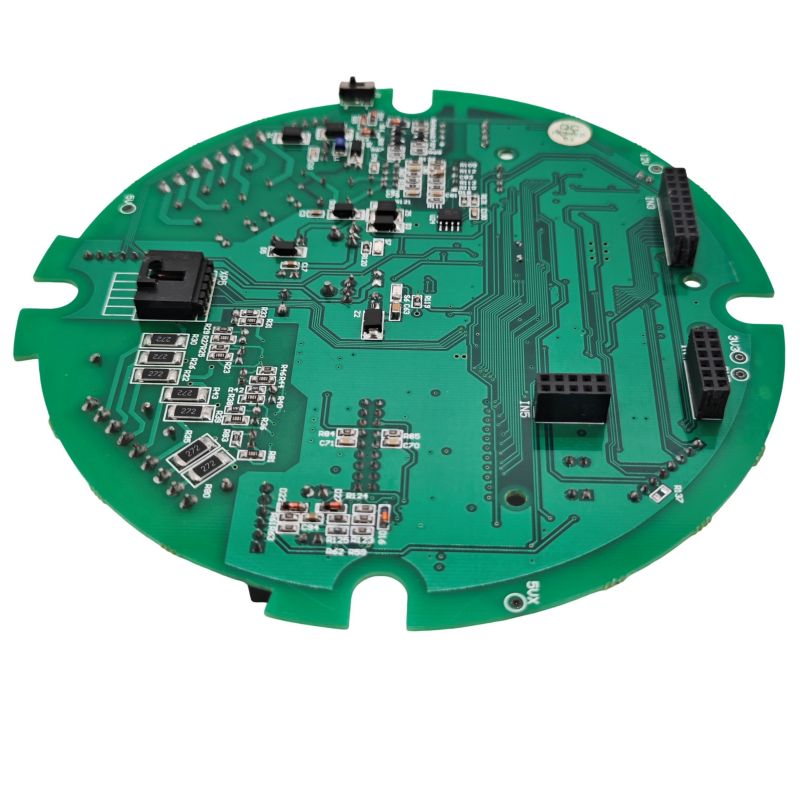

Pemangkas lindung nilai elektrik PCBA merujuk kepadaPerhimpunan Papan Litar Bercetak digunakan dalam perapi lindung nilai elektrik. Komponen papan litar ini menyepadukan pelbagai komponen elektronik yang diperlukan untuk perapi berfungsi, dan merealisasikan pelbagai fungsi perapi lindung nilai elektrik melalui sambungan litar tertentu. Kualiti dan reka bentuk PCBA secara langsung mempengaruhi prestasi dan kestabilan pemangkas lindung nilai elektrik.
Unixplore menyediakan perkhidmatan sehenti kunci untuk andaPengilangan Elektronik Kontrak projek. Sila hubungi kami untuk bangunan pemasangan papan litar anda, kami boleh membuat sebut harga dalam 24 jam selepas kami menerima andafail Gerberdansenarai BOM!
Parameter | Keupayaan |
Lapisan | 1-40 lapisan |
Jenis Perhimpunan | Lubang Melalui (THT), Pelekap Permukaan (SMT), Campuran (THT+SMT) |
Saiz Komponen Minimum | 0201(01005 Metrik) |
Saiz Komponen Maksimum | 2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm) |
Jenis Pakej Komponen | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, dsb. |
Padang Pad Minimum | 0.5 mm (20 mil) untuk QFP, QFN, 0.8 mm (32 mil) untuk BGA |
Lebar Jejak Minimum | 0.10 mm (4 batu) |
Kelegaan Jejak Minimum | 0.10 mm (4 batu) |
Saiz Gerudi Minimum | 0.15 mm (6 batu) |
Saiz Papan Maksimum | 18 in x 24 in (457 mm x 610 mm) |
Ketebalan Papan | 0.0078 in (0.2 mm) hingga 0.236 in (6 mm) |
Bahan Papan | CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Frekuensi Tinggi, FPC, Rigid-Flex, Rogers, dsb. |
Kemasan Permukaan | OSP, HASL, Emas Kilat, ENIG, Jari Emas, dsb. |
Jenis Tampal Pateri | Plumbum atau Tanpa Plumbum |
Ketebalan Tembaga | 0.5OZ – 5 OZ |
Proses Perhimpunan | Pematerian Aliran Semula, Pematerian Gelombang, Pematerian Manual |
Kaedah Pemeriksaan | Pemeriksaan Optik Automatik (AOI), X-ray, Pemeriksaan Visual |
Kaedah Pengujian Dalam Rumah | Ujian Fungsian, Ujian Siasatan, Ujian Penuaan, Ujian Suhu Tinggi dan Rendah |
Masa Pemulihan | Persampelan: 24 jam hingga 7 hari, Larian Beramai-ramai: 10 - 30 hari |
Piawaian Perhimpunan PCB | ISO9001:2015; ROHS, UL 94V0, kelas IPC-610E ll |
1.Percetakan tampal pateri automatik
2.percetakan solderpaste selesai
3.SMT pilih dan letak
4.Selesai pemilihan dan tempat SMT
5.sedia untuk pematerian aliran semula
6.pematerian aliran semula dilakukan
7.bersedia untuk AOI
8.Proses pemeriksaan AOI
9.penempatan komponen THT
10.proses pematerian gelombang
11.Perhimpunan THT selesai
12.Pemeriksaan AOI untuk pemasangan THT
13.pengaturcaraan IC
14.ujian fungsi
15.Semakan dan Pembaikan QC
16.Proses salutan konformal PCBA
17.Pembungkusan ESD
18.Sedia untuk Penghantaran
