Proses pemasangan komponen dalam pemprosesan PCBA

Di PCBA (Perhimpunan papan litar bercetak) Pemprosesan, proses pemasangan komponen adalah pautan utama untuk memastikan fungsi dan kebolehpercayaan produk elektronik. Dengan inovasi berterusan dan kerumitan produk elektronik, mengoptimumkan proses pemasangan komponen bukan sahaja dapat meningkatkan kecekapan pengeluaran, tetapi juga meningkatkan kualiti produk keseluruhan. Artikel ini akan meneroka proses pemasangan komponen dalam pemprosesan PCBA, termasuk penyediaan pra-pemasangan, teknologi pemasangan biasa dan strategi pengoptimuman proses.

I. Penyediaan pra-pemasangan

Sebelum pemasangan komponen, penyediaan yang mencukupi adalah asas untuk memastikan kualiti pemasangan.

1. Reka bentuk dan penyediaan bahan

Pengoptimuman Reka Bentuk: Memastikan rasionalitas reka bentuk papan litar dan menjalankan kajian dan pengesahan reka bentuk terperinci. Susun atur komponen yang munasabah dan peraturan reka bentuk dapat mengurangkan masalah dalam proses pemasangan, seperti gangguan komponen dan kesukaran pematerian.

Penyediaan Bahan: Pastikan kualiti semua komponen dan bahan memenuhi piawaian, termasuk spesifikasi komponen dan prestasi bahan pematerian. Menggunakan pembekal dan bahan yang disahkan dapat mengurangkan kecacatan dalam proses pengeluaran.

2. Debugging peralatan

Penentukuran Peralatan: Tepat menentukur peralatan utama seperti mesin penempatan dan mesin pematerian reflow untuk memastikan status kerja peralatan memenuhi keperluan pengeluaran. Mengekalkan dan memeriksa peralatan secara berkala untuk mengelakkan masalah pengeluaran yang disebabkan oleh kegagalan peralatan.

Tetapan Proses: Laraskan parameter peralatan, seperti lengkung suhu pematerian reflow, ketepatan penempatan mesin penempatan, dan lain -lain, untuk menyesuaikan diri dengan pelbagai jenis komponen dan reka bentuk papan litar. Memastikan tetapan proses dapat menyokong pemasangan komponen ketepatan tinggi.

Ii. Teknologi Perhimpunan Biasa

DalamPemprosesan PCBA, Teknologi pemasangan komponen biasa termasuk teknologi gunung permukaan (SMT) dan teknologi penyisipan lubang (THT). Setiap teknologi mempunyai kelebihan dan kekurangan dan senario aplikasi yang berbeza.

1. Teknologi Gunung Permukaan (SMT)

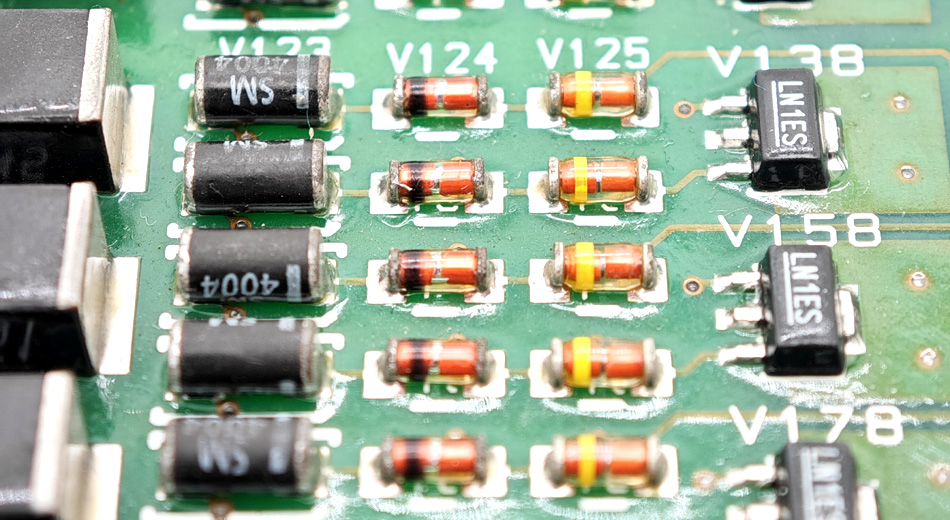

Ciri -ciri Teknikal: Teknologi Mount Surface (SMT) adalah teknologi yang secara langsung melancarkan komponen elektronik ke permukaan papan litar. Komponen SMT adalah saiz kecil dan ringan, sesuai untuk kepadatan tinggi dan produk elektronik miniatur.

Aliran Proses: Proses SMT termasuk percetakan tampal solder, penempatan komponen, dan pematerian reflow. Pertama, cetak tampal pateri pada pad papan litar, kemudian letakkan komponen pada pes pateri melalui mesin penempatan, dan akhirnya memanaskannya melalui mesin pematerian reflow untuk mencairkan tampal pateri dan membentuk sendi pateri.

Kelebihan: Proses SMT mempunyai kelebihan kecekapan tinggi, tahap automasi yang tinggi dan kebolehsuaian yang kuat. Ia boleh menyokong pemasangan elektronik ketumpatan tinggi dan ketumpatan tinggi, meningkatkan kecekapan pengeluaran dan kualiti produk.

2. Teknologi melalui lubang (THT)

Ciri-ciri Teknikal: Teknologi melalui lubang (THT) adalah teknologi yang memasukkan pin komponen ke dalam lubang-lubang papan litar untuk pematerian. Teknologi THT sesuai untuk komponen yang lebih besar dan lebih tinggi.

Aliran Proses: Proses THT termasuk penyisipan komponen, pematerian gelombang atau pematerian manual. Masukkan pin komponen ke dalam lubang melalui papan litar, dan kemudian lengkapkan pembentukan sendi solder melalui mesin pematerian gelombang atau pematerian manual.

Kelebihan: Proses ini sesuai untuk komponen dengan keperluan kekuatan mekanikal yang tinggi dan dapat memberikan sambungan fizikal yang kuat. Sesuai untuk pemasangan papan litar berkepadatan rendah dan bersaiz besar.

Iii. Strategi Pengoptimuman Proses

Untuk meningkatkan proses pemasangan komponen dalam pemprosesan PCBA, satu siri strategi pengoptimuman perlu dilaksanakan.

1. Kawalan Proses

Pengoptimuman Parameter Proses: Mengawal parameter utama dengan tepat seperti lengkung suhu pematerian reflow, ketebalan percetakan tampal solder dan ketepatan pemasangan komponen. Memastikan konsistensi dan kestabilan proses melalui pemantauan data dan pelarasan masa nyata.

Standardisasi Proses: Membangunkan piawaian proses terperinci dan prosedur operasi untuk memastikan setiap pautan proses mempunyai spesifikasi operasi yang jelas. Operasi piawai dapat mengurangkan kesilapan manusia dan variasi proses dan meningkatkan kualiti pemasangan.

2. Pemeriksaan Kualiti

Pemeriksaan Automatik: Gunakan teknologi canggih seperti pemeriksaan optik automatik (AOI) dan pemeriksaan sinar-X untuk memantau kualiti sendi solder dan kedudukan komponen semasa proses pemasangan dalam masa nyata. Teknologi pemeriksaan ini dapat dengan cepat mengesan dan membetulkan masalah kualiti dan meningkatkan kebolehpercayaan garis pengeluaran.

Pemeriksaan sampel: Secara kerap menjalankan pemeriksaan sampel pada PCBA yang dihasilkan, termasuk pemeriksaan kualiti pematerian, kedudukan komponen, dan prestasi elektrik. Melalui pemeriksaan sampel, masalah proses yang berpotensi dapat ditemui dan langkah -langkah yang tepat pada masanya dapat diambil untuk memperbaikinya.

Ringkasan

Dalam pemprosesan PCBA, mencapai pemasangan komponen berkualiti tinggi memerlukan penyediaan yang mencukupi, pemilihan teknologi perhimpunan yang sesuai, dan pelaksanaan strategi pengoptimuman proses yang berkesan. Dengan mengoptimumkan reka bentuk, mengamalkan peralatan dan teknologi canggih, proses mengawal halus, dan pemeriksaan kualiti yang ketat, ketepatan dan kestabilan pemasangan komponen dapat ditingkatkan untuk memastikan prestasi dan kebolehpercayaan produk akhir. Dengan perkembangan teknologi yang berterusan, proses pemasangan komponen dalam pemprosesan PCBA akan terus berinovasi, memberikan sokongan yang kuat untuk meningkatkan kualiti produk elektronik dan memenuhi permintaan pasaran.
